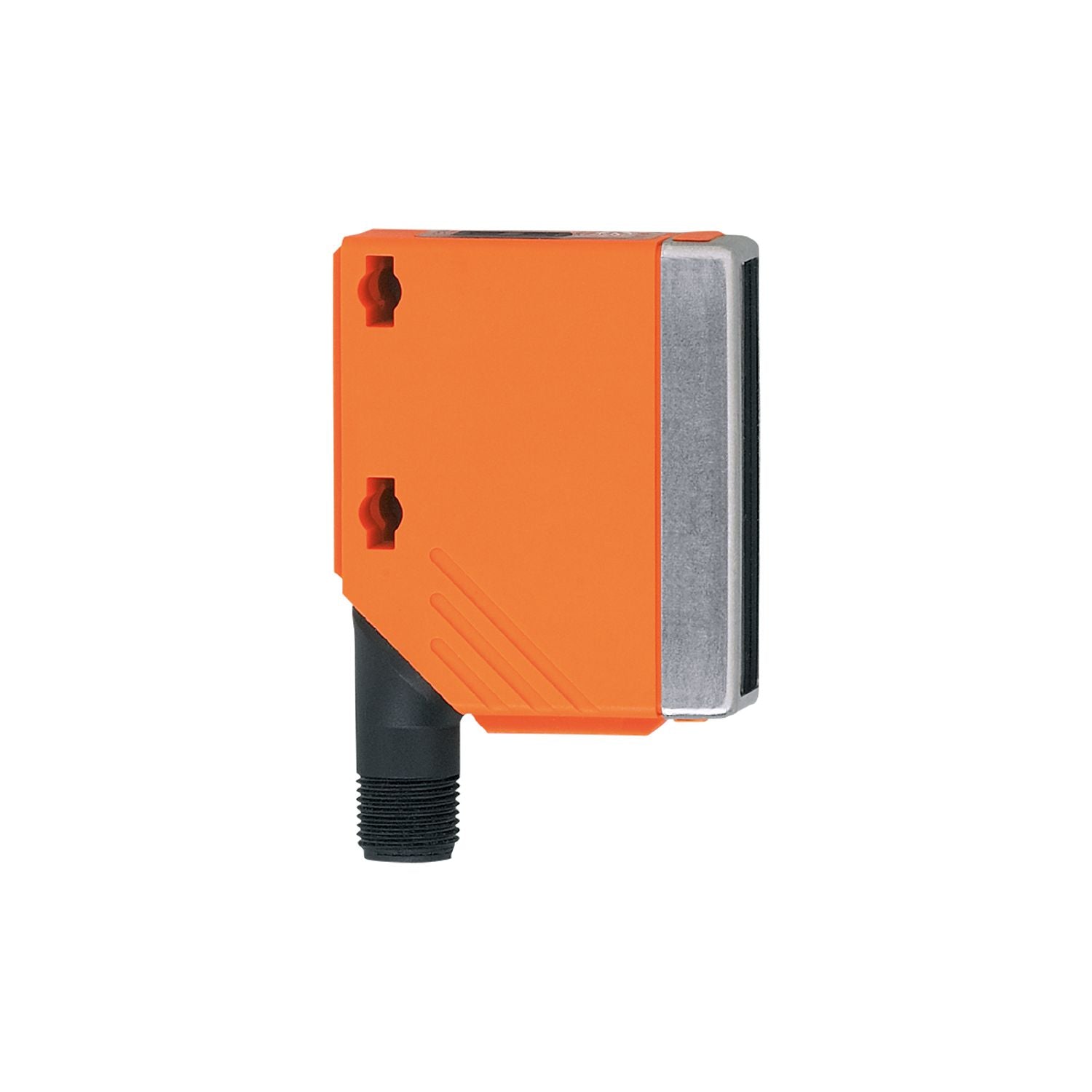

IFM O5G500 Retro-reflective sensor for the detection of transparent objects

IFM O5G500 Retro-reflective sensor for the detection of transparent objects เป็นเซ็นเซอร์ ซีรี่ส์ O5G จาก IFM คือ กลุ่มเซ็นเซอร์สะท้อนแสงย้อนกลับ ขนาดเล็กและแข็งแรง ออกแบบมาเพื่อการตรวจจับวัตถุโปร่งใสอย่างแม่นยำในงานระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้ชิ้นเลนส์เพียงชิ้นเดียวในการส่งและรับสัญญาณแสง โดยอาศัยการสะท้อนจากแผ่นสะท้อนแสงพิเศษ เพื่อรับรู้ถึงการมีอยู่ของวัสดุโปร่งใส

ข้อมูลทางเทคนิค

Product characteristics

Type of light	red light
Housing	rectangular

Application

Special feature	polarisation filter; Function check output
Function principle	Retro-reflective sensor

Outputs

Electrical design	PNP/NPN; (automatic load detection PNP/NPN)
Output function	light-on/dark-on mode; (programmable)
Max. voltage drop switching output DC [V]	2.5
Function check output	yes
Max. voltage drop of function check output [V]	2.5
Max. current load for function check output [mA]	50
Permanent current rating of switching output DC [mA]	200
Switching frequency DC [Hz]	1500
Short-circuit protection	yes
Type of short-circuit protection	pulsed
Overload protection	yes

Detection zone

Range referred to prismatic reflector [m]	0...3; (Prismatic reflector 100 x 100 mm E20454)
Range adjustable	yes
Max. light spot diameter [mm]	80
Light spot dimensions refer to	at maximum range
Polarisation filter available	yes

Operating conditions

Ambient temperature [°C]	-25...60
Protection	IP 67

Tests / approvals

EMC	EN 60947-5-2
MTTF [years]	405

Mechanical data

Weight [g]	73
Housing	rectangular
Dimensions [mm]	56 x 18.2 x 46.8
Materials	housing: PA; bezel: stainless steel; operator interface: TPU
Lens material	PMMA
Lens alignment	side lens

Displays / operating elements

Display	switching status 1 x LED, yellow function 1 x LED, red
Teach function	yes
Electronic lock	yes

Diagrams and graphs

excess gain graph
