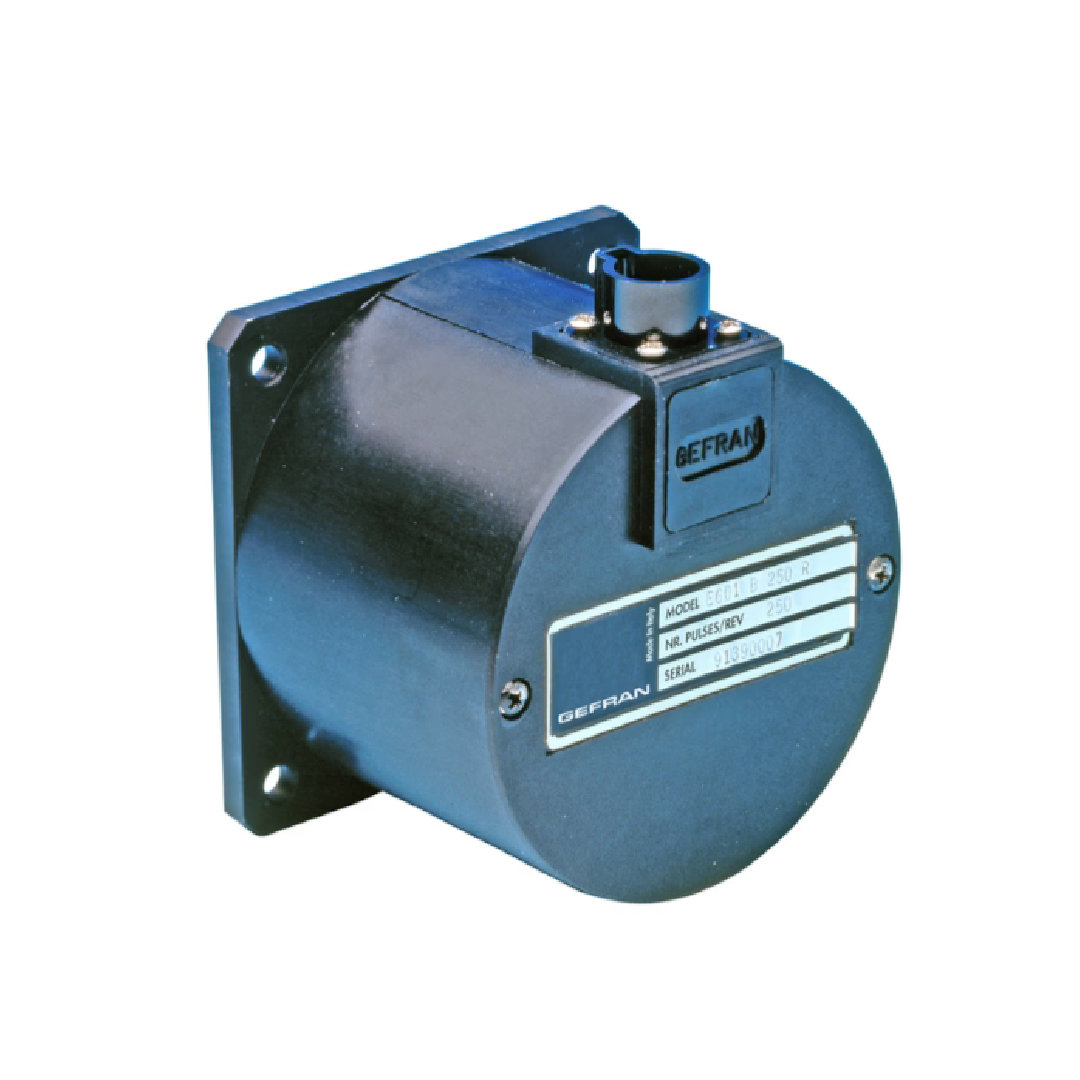

Gefran Pulse rotation encoders EG-01-B-200-R

Gefran Pulse rotation encoders EG-01-B-200-R

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

GEFRAN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
22,404.43 ฿
22,404.43 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Gefran Pulse rotation encoders EG-01-B-200-R

Gefran Pulse Rotation Encoders EG01 เป็นอุปกรณ์ตรวจจับการหมุนที่มีความแม่นยำ ทนทาน และใช้งานง่าย1 เป็นอุปกรณ์ตรวจจับการหมุนที่ใช้ในการวัดตำแหน่งและความเร็วของการหมุนของเพลาหรือแกน สามารถนำไปใช้ในการวัดตำแหน่งและความเร็วของการหมุนของเพลาได้อย่างหลากหลาย ทำให้เป็นอุปกรณ์ที่สำคัญในอุตสาหกรรมต่างๆ

คุณสมบัติ

Pulse rotation encoders รุ่น EG01 ของ Gefran เป็นอุปกรณ์สำหรับวัดและตรวจจับการหมุน โดยมีการใช้งานที่หลากหลายในการควบคุมการเคลื่อนไหวและการวัดตำแหน่งในระบบอัตโนมัติอุตสาหกรรม คุณสมบัติหลักของ EG01 มีดังนี้:

  • ความละเอียดสูง: สามารถตรวจจับการหมุนในหน่วยพัลส์ได้อย่างแม่นยำ
  • โครงสร้างที่แข็งแรงทนทาน: เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ท้าทาย
  • ความเข้ากันได้หลากหลาย: รองรับการเชื่อมต่อกับระบบควบคุมต่างๆ ได้อย่างง่ายดาย
  • การติดตั้งที่สะดวก: ออกแบบให้สามารถติดตั้งได้ง่ายในพื้นที่จำกัด

EG01 เหมาะสำหรับการใช้งานในเครื่องจักรที่ต้องการความแม่นยำในการควบคุมตำแหน่งหรือความเร็ว เช่น ระบบอัตโนมัติในสายการผลิต หรือเครื่องจักรในงานอุตสาหกรรมที่ต้องการความแม่นยำสูงในการหมุน

ข้อมูลเฉพาะ

  • ตัวเข้ารหัสทิศทางเดียวพร้อมฮิสเทรีซิสตำแหน่ง เอาต์พุต x1, x2, x4 (EG01)
  • ทิศทางเดียวหรือทิศทางสองทาง พร้อมหรือไม่มีเอาต์พุตอ้างอิงศูนย์แยก ตัวเข้ารหัส (EG02)
  • ข้อกำหนดแหล่งจ่ายไฟและระดับสัญญาณเอาท์พุตเข้ากันได้กับเครื่องมือ GEFRAN ทั้งหมด

ข้อมูลทางเทคนิค

EG01 ทิศทางเดียวกับฮิสเทรีซิสของ สัญญาณตำแหน่ง, เอาต์พุต x1, x2, x4
EG02 ทิศทางเดียว สองทิศทาง หรือสองทิศทาง มีสัญญาณอ้างอิงตำแหน่งเป็นศูนย์ (EG02)
EG03 ทิศทางเดียวพร้อมเอาต์พุตอะนาล็อก แปรผันตามความเร็วเชิงมุม (1V/100 รอบต่อนาที - 1V/1000 รอบต่อนาที) ขึ้นอยู่กับ ในช่วงสเกลและเอาต์พุตดิจิทัลซึ่ง ส่งสัญญาณความถี่พื้นฐานของ ตัวเข้ารหัส (EG03)
Supply 5V , 8...24V (EG01-EG02) - 11...25V (EG03)
Max. consumption 30mA (free outputs)
เอาต์พุตดิจิตอล Supply 8...24V VH = Vcc-2V; IOH = 2mA; VL 0.8V; I max = 30mA Supply 5V VH = 2,4V; IOH = 0,7mA; VL 0.4V; FAN OUT = 8TTL
ความถี่ เอฟแม็กซ์ = 50kHz สำหรับเอาต์พุตที่มีฮิสเทรีซีส สัญญาณ x4 คือขบวนของพัลส์สี่เหลี่ยม ด้วยความกว้าง 60 µsec
เอาต์พุตแบบอะนาล็อก (EG03) 1V/100 r.p.m. for range: 1 to 200 r.p.m.
1V/1000 r.p.m. for ranges: 2 to 2000 r.p.m. 5 to 5000 r.p.m
ความเป็นเส้นตรงของเอาท์พุตอนาล็อก เอาท์พุทแบบอะนาล็อก
เวลาคงที่ (เวลาในการเข้าถึง 63% f.s.) 350 มิลลิวินาที
เอาต์พุตดิจิตอล (EG03) Open collector. V max. 30V, I max. 30mA 240 pulses/turn for ranges: 1 to 2000 r.p.m., 2 to 2000 r.p.m. 100 pulses/turn for range 5 to 5000 r.p.m.
แหล่งกำเนิดแสง LED อินฟราเรด - อายุการใช้งานโดยประมาณ 105 ชั่วโมง
การเชื่อมต่อ ขั้วต่อ 6 ขั้วพร้อมเอาต์พุตแนวแกนหรือแนวรัศมี

เอกสารข้อมูล

Gefran Pulse rotation encoders EG-01-B-200-R Data Sheet
