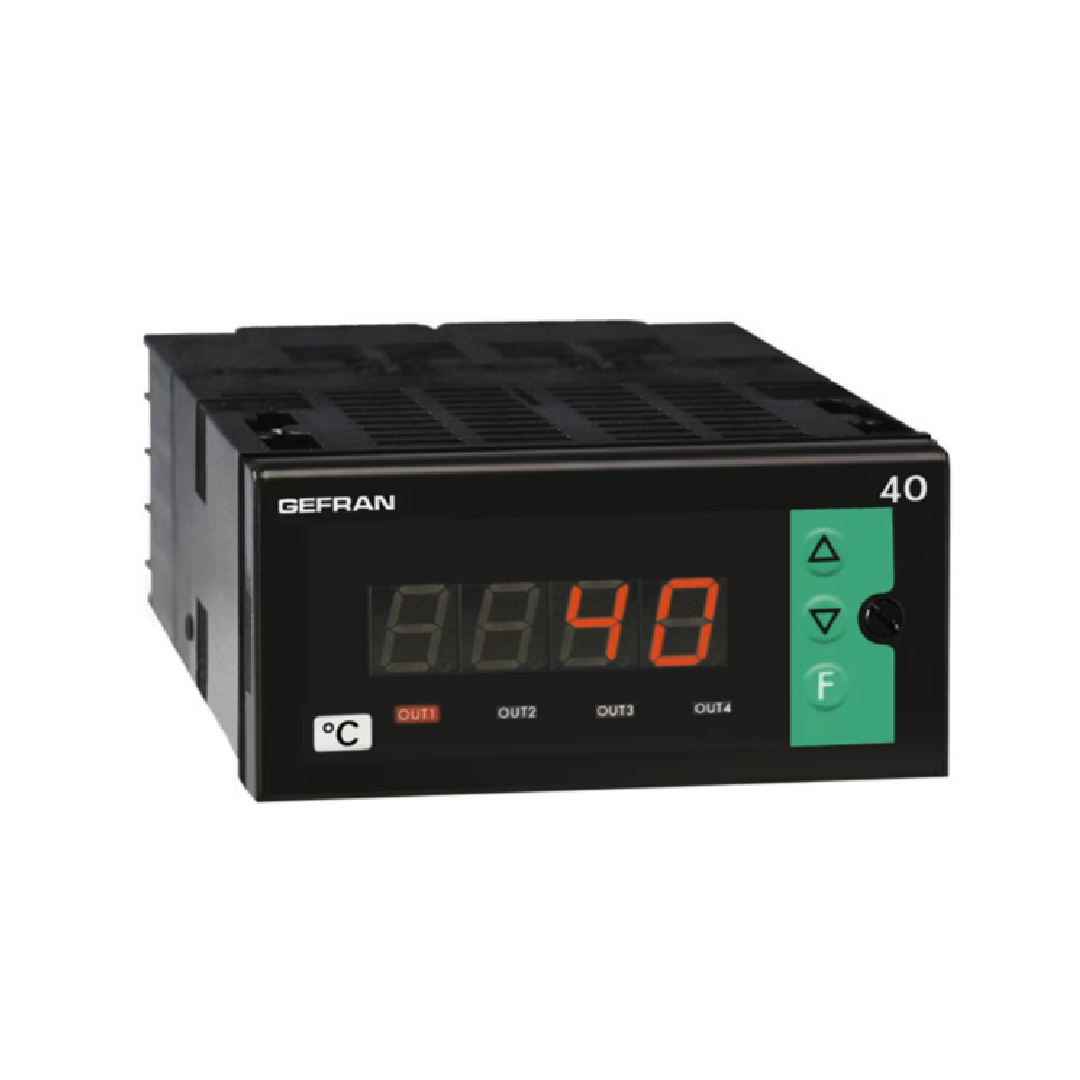

Gefran Controllers Indicators and alarm units 40T96-3-00-2R00-000

อุปกรณ์วัดและแจ้งเตือนของ Gefran ได้รับการออกแบบมาเพื่อการวัดและตรวจจับตัวแปรกระบวนการอุตสาหกรรมที่สำคัญอย่างแม่นยำ อุปกรณ์เหล่านี้ให้ประสิทธิภาพที่เชื่อถือได้สำหรับการตรวจสอบและการแจ้งเตือนเพื่อให้แน่ใจว่าการดำเนินงานปลอดภัยและมีประสิทธิภาพ ด้วยความสามารถในการส่งสัญญาณและดิจิตอล จึงเหมาะสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย ค้นพบคุณสมบัติและประโยชน์ของอุปกรณ์วัดและแจ้งเตือนของเราเพื่อยกระดับระบบควบคุมกระบวนการของคุณ

• อินพุตที่กำหนดค่าได้ของแผงหน้าปัด
• ได้รับการคุ้มครองด้วยรหัสส่วนตัว
• กำหนดค่าได้โดยใช้ลิงก์อนุกรม
• แหล่งจ่ายไฟเครื่องส่งสัญญาณรวมอยู่ด้วย
• สามารถปรับแต่งเทอร์โมคัปเปิลให้เป็นเส้นตรงได้
• การสร้างเส้นตรงภายในสำหรับหน่วยวิศวกรรม
• ป้ายกำกับที่จัดเตรียมไว้สำหรับหน่วยทางกายภาพทั่วไป
• เวลาการสุ่มตัวอย่างและการแทรกแซงการเดินทางที่ตั้งโปรแกรมได้ระหว่าง 15 ถึง 120 มิลลิวินาที โดยมีความละเอียดระหว่าง 4,000 ถึง 16,000 ขั้น
• การส่งสัญญาณตัวแปรที่วัดได้ซ้ำ
• จุดเดินทาง 4 จุดสามารถกำหนดค่าได้อย่างสมบูรณ์จากแป้นพิมพ์
• สายอนุกรมแยกแสง RS485
• โปรโตคอล: GEFRAN CENCAL หรือ MODBUS RTU
• การกำหนดค่าอย่างรวดเร็วจากพีซีด้วยแพ็คเกจ GF_eXpress

อุปกรณ์แสดงผลไมโครโปรเซสเซอร์ ขนาด 96×48 (1/8 DIN) ผลิตโดยใช้เทคโนโลยี SMT เครื่องมือมีหน้าปัดเมมเบรน Lexan (รับประกันระดับ IP65) ซึ่งมีปุ่ม 3 ปุ่ม, รูปแบบการแสดงผล 3/4 หลัก และไฟ LED แสดงผล 3 ดวงสำหรับสถานะเอาต์พุต สัญญาณอินพุตสามารถเลือกได้จากเซ็นเซอร์หลากหลายประเภท:

• เทอร์โมคัปเปิลประเภท J, K, R, S, T, B, E, N, L GOST, U, G, D, C
• เทอร์โมมิเตอร์ความต้านทาน Pt100, Pt100J (มาตรฐานญี่ปุ่น) 2/3 สาย
• เทอร์มิสเตอร์ PTC และ NTC

อินพุตเชิงเส้น 0 ถึง 60/12 ถึง 60mV, 0 ถึง 20/4 ถึง 20mA, 0 ถึง 10/2 ถึง 10/0 ถึง 5/1 ถึง 5/0 ถึง 1/0, 2 ถึง 1V การเลือกทำได้โดยใช้ปุ่มหน้าปัดเครื่องมือมีให้เลือกในรุ่นพื้นฐาน พร้อมเอาต์พุตสองตัวไปยังรีเลย์ (2R) และรุ่นที่สามารถขยายได้ เครื่องมือมีเอาต์พุตสูงสุด 4 เอาต์พุต ที่สามารถเป็นรีเลย์เชิงกล (5A, 250Vac/30Vdc cosφ=1) หรือเอาต์พุตตรรกะ (0 ถึง 11Vdc) อินพุตดิจิตอล (24Vdc/5mA) มีให้บริการ (สำหรับรีเซ็ต, ถือ, แฟลช, การจัดการพีคหรือปล่อยลATCH) และหนึ่งเอาต์พุต 0…10V, 0/4 ถึง 20mA (สูงสุด 500) มีให้บริการสำหรับการส่งสัญญาณใหม่ของสัญญาณอินพุตที่วัดได้ เอาต์พุตการส่งสัญญาณใหม่, อินพุตดิจิตอล และเอาต์พุตที่สามมีพร้อมกันตัวเลือกการสื่อสารแบบอนุกรม (มีมาตรฐาน RS485) อนุญาตให้เชื่อมต่อกับระบบการควบคุมและ PLC ด้วยโปรโตคอลสองแบบ: GEFRAN CENCAL และ MODBUS RTU สุดท้าย ไทรแอคสามารถติดตั้งได้ (เป็นทางเลือกสำหรับเอาต์พุต 1) เพื่อขับโหลดแบบต้านทานได้สูงสุด 1A ที่ 240V การตั้งโปรแกรมเครื่องมือทำได้ง่ายขึ้น โดยการจัดกลุ่มพารามิเตอร์ในบล็อกฟังก์ชัน (CFG สำหรับการ hysteresis ของการเตือนภัย, Inp สำหรับอินพุต, Out สำหรับเอาต์พุต…) และโดยเมนูการป้อนข้อมูลที่เรียบง่าย การกำหนดค่าสามารถทำได้ง่ายขึ้น โดยใช้ชุดโปรแกรมสำหรับคอมพิวเตอร์ซึ่งประกอบด้วยสายเคเบิลและโปรแกรมเมนูแนะนำที่ทำงานภายใต้ Windows (ดูข้อมูลทางเทคนิค GF_eXpress) รหัสการป้องกันซอฟต์แวร์ส่วนบุคคลที่สามารถกำหนดค่าได้ (การป้องกันด้วยรหัสผ่าน) สามารถใช้เพื่อจำกัดระดับการแก้ไขและการแสดงพารามิเตอร์การกำหนดค่า
