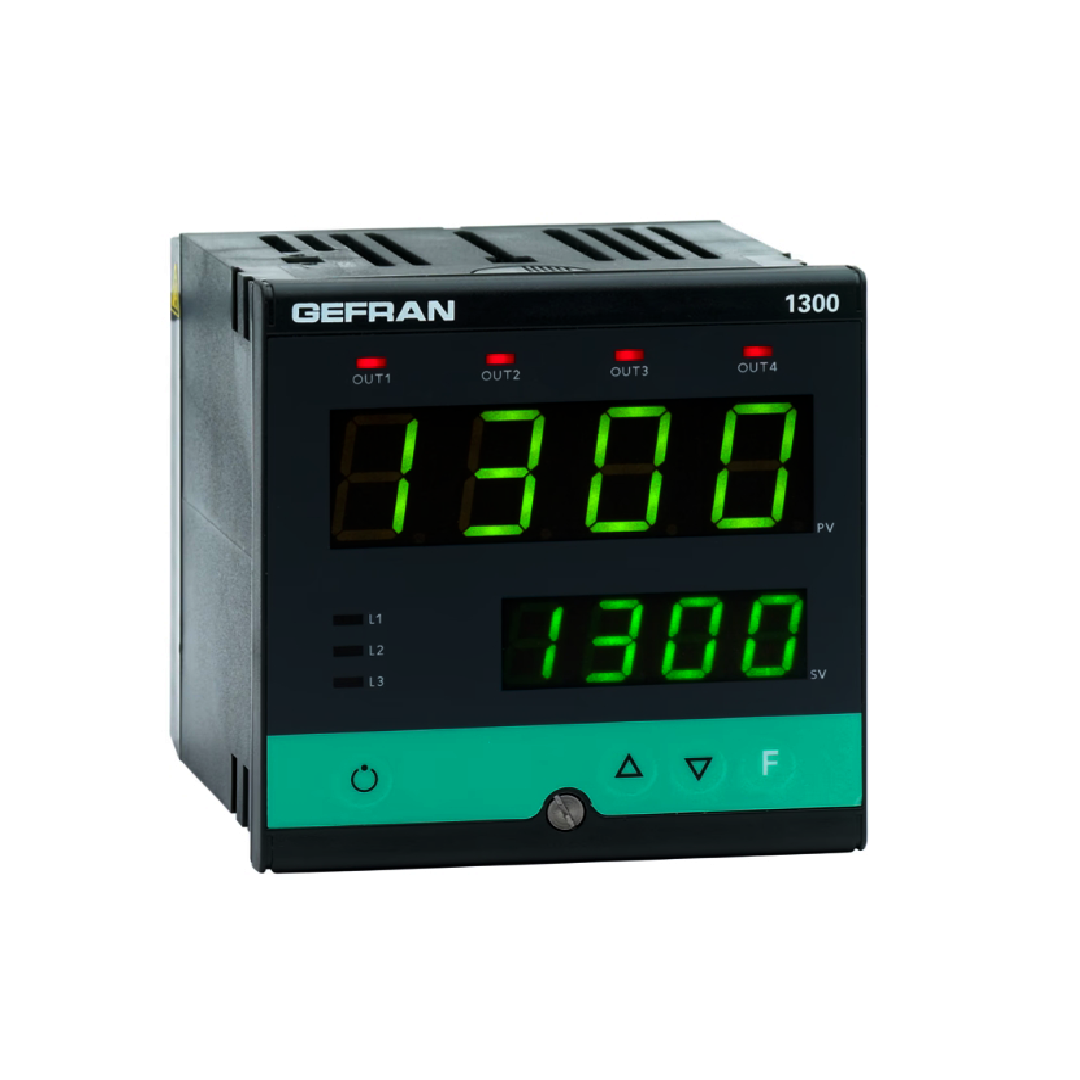

Gefran Controllers and programmers 1300-RD00-01-0-0

คอนโทรลเลอร์และโปรแกรมเมอร์ของ Gefran ได้รับการออกแบบมาเพื่อความยืดหยุ่นทั้งในด้านประสิทธิภาพและฟังก์ชัน มีทั้งแบบลูปเดียวและแบบหลายลูป อุปกรณ์เหล่านี้ให้การควบคุมกระบวนการที่แม่นยำสำหรับกระบวนการอุตสาหกรรมที่หลากหลาย ด้วยอัลกอริทึมการควบคุม PID ที่มีประสิทธิภาพและความสามารถในการสื่อสารดิจิตอล จึงช่วยเพิ่มความแม่นยำและเสถียรภาพของการจัดการกระบวนการ สำรวจคอนโทรลเลอร์และโปรแกรมเมอร์ของเราเพื่อเพิ่มประสิทธิภาพการดำเนินงานอุตสาหกรรมของคุณ

• อินพุตสากลที่กำหนดค่าได้จากแผงหน้าปัด
• ความแม่นยำดีกว่า 0.2% fs ภายใต้เงื่อนไขที่กำหนด
• เอาท์พุตควบคุม: รีเลย์, ลอจิก, ไทรแอก หรือต่อเนื่อง
• ฟังก์ชั่นร้อน/เย็น พร้อมเลือกน้ำยาทำความเย็นได้
• สัญญาณเตือน 3 แบบพร้อมฟังก์ชั่นที่กำหนดค่าได้ตามความต้องการ
• เอาท์พุตการส่งสัญญาณอนาล็อก
• อินพุตดิจิตอลแยกสูงสุด 2 ตัวพร้อมฟังก์ชันที่กำหนดค่าได้
• อินพุตดิจิตอลแยกพร้อมฟังก์ชั่นที่กำหนดค่าได้
• อินพุตเสริมสำหรับ CT (TA) (50mAac)
• สัญญาณเตือนเครื่องทำความร้อนขาดหรือหัววัดไฟฟ้าลัดวงจร
• การปรับจูนอัตโนมัติ, การปรับจูนอัตโนมัติ, การสตาร์ทแบบนุ่มนวล, ฟังก์ชัน Man/Auto ไร้การสะดุด
• ฟังก์ชันตั้งค่าคู่, ตั้งค่าแรมป์, เอาต์พุตแบบกำหนดเวลา
• สายอนุกรม RS485 ที่แยกแสง โปรโตคอล: GEFRAN MODBUS RTU
• การกำหนดค่าอย่างรวดเร็วจากพีซีด้วยซอฟต์แวร์ GF eXpress

• คอนโทรลเลอร์ไมโครโปรเซสเซอร์ ขนาด 48×96 (1/8DIN) สำหรับรุ่น 1200 และ 96×96 (1/4DIN) สำหรับรุ่น 1300 สร้างด้วยเทคโนโลยี SMT
• อินเทอร์เฟซผู้ใช้งานที่สมบูรณ์ ป้องกันโดยแผ่นเมมเบรน Lexan เพื่อรับประกันระดับการป้องกัน IP65 ของหน้าปัด
• ประกอบด้วยปุ่ม 4 ปุ่ม, จอแสดงผล LED สีเขียวแบบ 4 หลักคู่, ไฟ LED สีแดง 4 ดวงสำหรับ 4 เอาต์พุตรีเลย์/ตรรกะ และไฟ LED อีก 3 ดวงที่มีฟังก์ชันที่ตั้งค่าได้เพื่อส่งสัญญาณสถานะการทำงานต่างๆ ของเครื่องมืออินพุตหลักสำหรับตัวแปรที่ต้องควบคุมเป็นแบบสากล และอนุญาตให้เชื่อมต่อสัญญาณได้หลากหลาย: เทอร์โมคัปเปิล, เทอร์โมมิเตอร์ความต้านทาน, เทอร์มิสเตอร์, อินพุตเชิงเส้นแบบปกติ ทั้งหมดนี้สามารถปรับแต่งได้โดยตั้งค่าจากหน้าปัด ประเภทของอินพุตถูกเลือกทั้งหมดจากหน้าปัดและไม่จำเป็นต้องใช้ชันต์/ตัวแบ่งอะแดปเตอร์ภายนอก
• อินพุตอะนาล็อกเสริมจากหม้อแปลงกระแสไฟฟ้ามีให้บริการ คุณสามารถเลือกหนึ่งในสองเซ็ตพอยต์ที่ตั้งค่าได้, เลือกโหมด Manual-Automatic, รีเซ็ตหน่วยความจำการเตือนภัย หรือเปิดใช้งานฟังก์ชัน hold โดยใช้อินพุตดิจิตอล
• เครื่องมือมีเอาต์พุตได้สูงสุด 4 เอาต์พุต: รีเลย์ (5A, 250VAC/30VDC cosφ = 1) หรือตรรกะ (24V ± 10% (10Vmin a 20mA))
• เอาต์พุตอะนาล็อกในโวลต์หรือกระแสก็มีให้บริการเช่นกัน ฟังก์ชันของแต่ละเอาต์พุตสามารถกำหนดค่าได้อย่างอิสระจากหน้าปัด นอกเหนือจากเอาต์พุตการควบคุมและการเตือนภัยแล้ว คุณยังสามารถมีเอาต์พุตที่ทำซ้ำสถานะของอินพุตดิจิตอลหรือการส่งสัญญาณใหม่โดยตัวแปรกระบวนการ, เซ็ตพอยต์, การเบี่ยงเบน, จุดทริปการเตือนภัย และค่าที่ได้จากสายอนุกรม
• เอาต์พุตเพิ่มเติม (24VDC, 30mA สูงสุด) มีให้บริการเพื่อจ่ายไฟให้กับตัวส่งสัญญาณภายนอก
• ตัวเลือกการสื่อสารแบบอนุกรมสามารถเป็น Current Loop หรือ RS485 ด้วยโปรโตคอล MODBUS RTU และความเร็วสูงสุด 19200 baud (485) ขั้นตอนการตั้งโปรแกรมทั้งหมดของเครื่องมือทำได้ง่ายขึ้นโดยการจัดกลุ่มพารามิเตอร์ในบล็อกฟังก์ชัน (CFG สำหรับพารามิเตอร์การควบคุม, Inp สำหรับอินพุต, Out สำหรับเอาต์พุต เป็นต้น)
• เครื่องมือยังสามารถเลือกพารามิเตอร์ที่จะแสดงผลตามการกำหนดค่าฮาร์ดแวร์ ซึ่งซ่อนพารามิเตอร์ที่ไม่เกี่ยวข้องโดยอัตโนมัติ
• เครื่องมือมาพร้อมกับการกำหนดค่า "ง่าย" ซึ่งเรียกใช้พารามิเตอร์เพียงไม่กี่ตัว (เฉพาะที่เกี่ยวข้องกับรุ่นที่สั่งซื้อและจำเป็นสำหรับการทำงานของคอนโทรลเลอร์) ด้วยวิธีนี้ คุณเพียงแค่ตั้งค่าเซ็ตพอยต์และการเตือนภัย จากนั้นเปิดใช้งานการปรับแต่งตัวเองด้วยปุ่มเฉพาะ
• สำหรับการกำหนดค่าที่ง่ายขึ้น คุณสามารถใช้ชุดโปรแกรมสำหรับคอมพิวเตอร์ซึ่งประกอบด้วยสายเคเบิลและโปรแกรมที่แนะนำสำหรับสภาพแวดล้อม Windows (ดูรหัสข้อมูล GF_eXpress)
