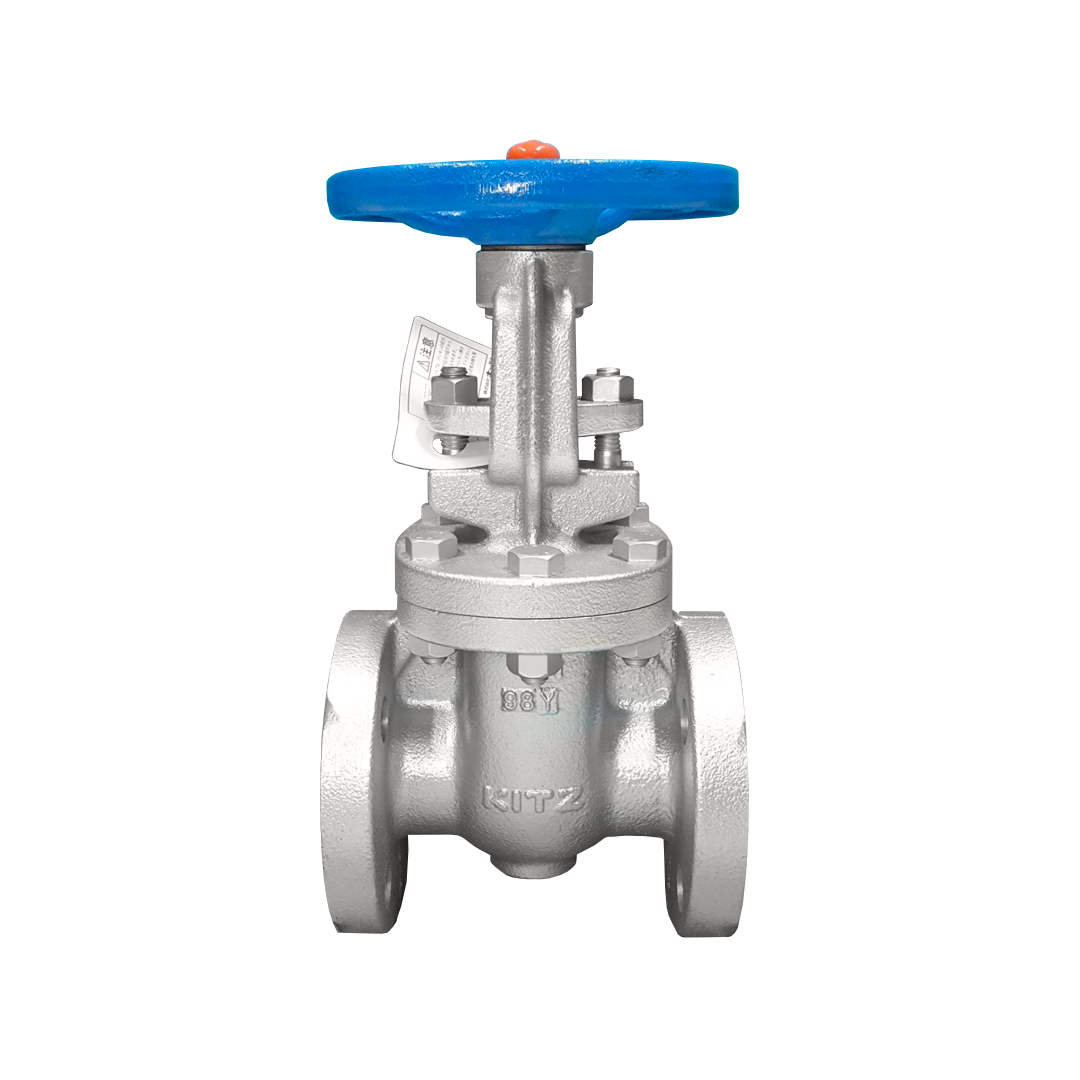

Gate Valve KITZ 10 นิ้ว ( 250 มม. ) รุ่น 10FCL Cast Iron (เกทวาล์ว KITZ)
Gate Valve KITZ 10 นิ้ว ( 250 มม. ) รุ่น 10FCL Cast Iron (เกทวาล์ว KITZ)
KITZ
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
89,585.00 ฿
ราคาปกติ
ราคาโปรโมชัน
89,585.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gate Valve KITZ 10 นิ้ว ( 250 มม. ) รุ่น 10FCL Cast Iron (เกทวาล์ว KITZ)
Gate Valve KITZ รุ่น 10FCL เหมาะสำหรับการควบคุมการไหลของของเหลวภายใต้แรงดันสูง ใช้ได้กับระบบน้ำ น้ำมัน อากาศ แก๊ส และไอน้ำ เหมาะสำหรับการติดตั้งในระบบอุตสาหกรรม ระบบประปา และโรงงานสาธารณูปโภค รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
- Fig. 10FCL: Trim แบบ Bronze
- วาล์วแบบ Rising Stem ใช้งานง่าย และมองเห็นสถานะเปิด-ปิดได้ชัดเจน
- ฝาครอบวาล์วยึดด้วยสลักเกลียว (Bolted Bonnet) ให้ความแข็งแรงและทนทาน
- มีให้เลือก 3 รุ่น (Bronze Trim และ Stainless Steel Trim) ตามการใช้งาน
- รองรับแรงดันได้สูงสุด 1.37 MPa สำหรับน้ำ และ 0.69 MPa สำหรับไอน้ำ
- เหมาะสำหรับงานระบบน้ำ, น้ำมัน, แก๊ส, และไอน้ำในอุตสาหกรรม
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
- ฝาครอบวาล์ว (Bonnet): ยึดด้วยสลักเกลียว (Bolted Bonnet)
- แกนวาล์ว (Stem): แบบ Rising Stem
- สกรูภายนอก & โย้ก (Outside Screw & Yoke)
- มาตรฐานการออกแบบ: อ้างอิงตาม JIS B2031
อุณหภูมิและแรงดันสูงสุดในการใช้งาน
- น้ำที่ไม่มีแรงกระแทก (Non-shock water) ที่ 120°C: 1.37 MPa (14 kgf/cm²)
- น้ำ, น้ำมัน, อากาศ ที่ 120°C: 0.98 MPa (10 kgf/cm²)
- แก๊ส ที่ 120°C: 0.20 MPa (2 kgf/cm²)
- ไอน้ำอิ่มตัว: 0.69 MPa (7 kgf/cm²)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
องค์ประกอบ เกทวาล์ว kitz รุ่น 10FCL
| ส่วนประกอบ | วัสดุ | มาตรฐาน JIS |
| ตัววาล์ว (Body) | เหล็กหล่อ (Cast Iron) | FC200 |
| ฝาครอบวาล์ว (Bonnet) | เหล็กหล่อ (Cast Iron) | FC200 |
| แกนวาล์ว (Stem) | ทองเหลือง/สแตนเลส (Brass/Stainless Steel) | C3604 / SUS304 |
| แผ่นดิสก์ (Disc) | เหล็กหล่อ (Cast Iron) | FC200 |
| เบาะรองดิสก์ (Disc Seat Ring) | Bronze/Stainless Steel | CAC406 / SUS403 / SUS304 |
| เบาะรองตัววาล์ว (Body Seat Ring) | Bronze/Stainless Steel | CAC406 / SUS403 / SUS304 |
| ฝาครอบบรรจุภัณฑ์ (Gland) | เหล็กดัด (Ductile Iron) | FCD400 |
| บรรจุภัณฑ์ก้านวาล์ว (Gland Packing) | ปราศจากแร่ใยหิน (Asbestos-free) | - |
| ปะเก็น (Gasket) | ปราศจากแร่ใยหิน (Asbestos-free) | - |
| สลักเกลียวฝาครอบ (Bonnet Bolt/Nut) | เหล็กกล้าคาร์บอน (Carbon Steel) | S25C |
| แขนโย้ก (Yoke Sleeve) | Bronze | CAC406 |
| มือหมุน (Handwheel) | ขนาด 1½" ถึง 10" ใช้เหล็กดัด (Ductile Iron) | FCD400 |
ขนาดเกทวาล์ว kitz รุ่น 10FCL
| Valve Size | NPS | 10 นิ้ว |
|---|---|---|
| DN | 250 มม. | |
| L | 330 มม. | |
| H | 1168 มม. | |
| D | 400 มม. | |
