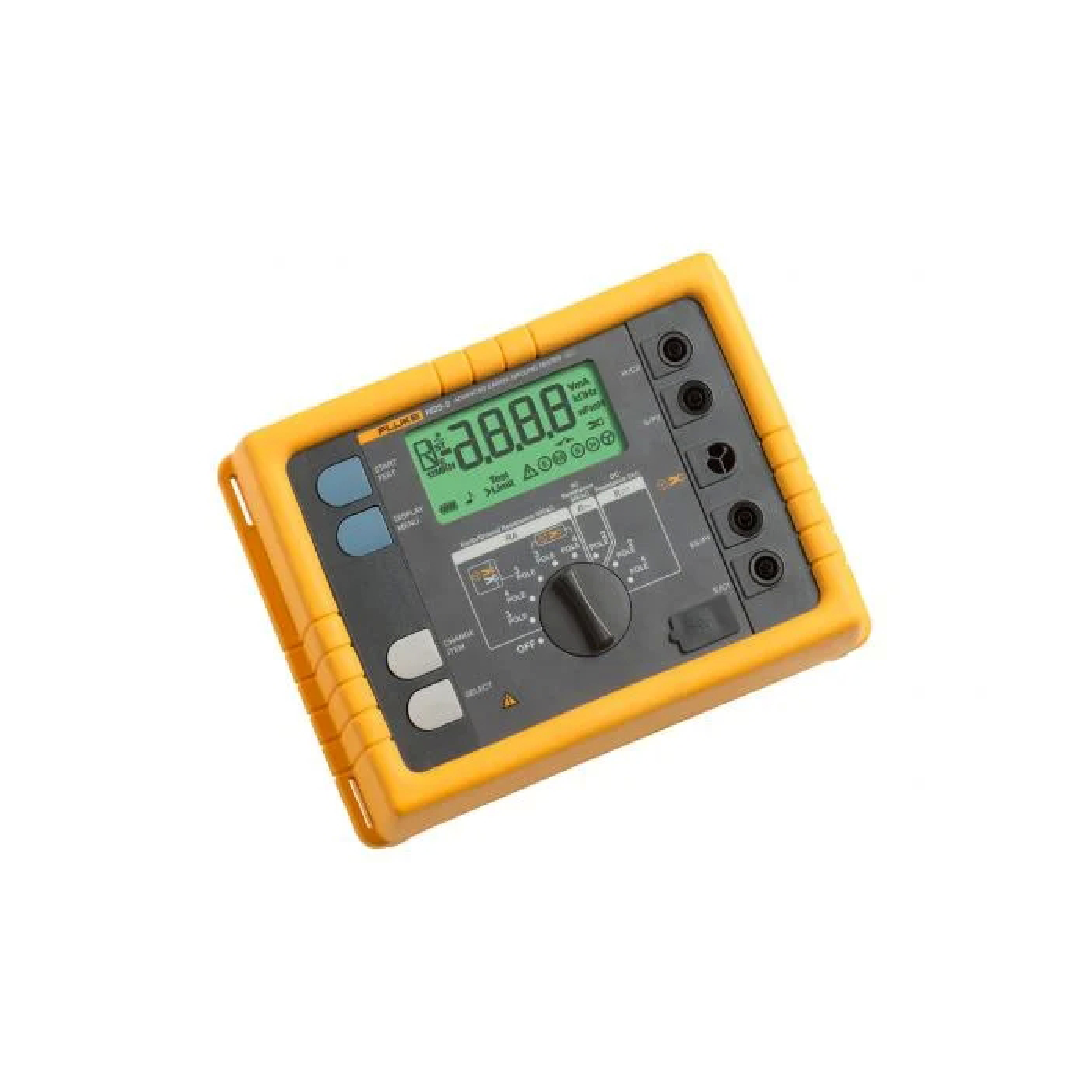

Fluke 1625-2 GEO Earth Ground Tester

Fluke 1625-2 GEO Earth Ground Tester

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FLUKE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
90,670.40 ฿
90,670.40 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Fluke 1625-2 GEO Earth Ground Tester

เครื่องทดสอบกราวด์ดิน Fluke เป็นสิ่งที่สำคัญมากสำหรับสถานที่ทำงานส่วนใหญ่ก็คือการมีระบบไฟฟ้าที่ลงกราวด์ เพื่อที่ว่าหากเกิดกรณีฟ้าผ่าหรือแรงดันไฟฟ้าเกินกำลัง กระแสไฟฟ้าจะวิ่งไปตามทางที่ปลอดภัยเพื่อลงดิน เพื่อให้มีการเชื่อมต่อกับกราวด์อย่างเชื่อถือได้ International Electrical Testing Association ได้ระบุให้มีการทดสอบขั้วไฟฟ้ากราวด์ทุกสามปี ตระกูลเครื่องมือทดสอบกราวด์ของ Fluke ได้รับการออกแบบมาเพื่อสนองตอบวิธีการทดสอบกราวด์เต็มรูปแบบ ตั้งแต่ขั้นพื้นฐานจนถึงขั้นสูง เครื่องมือทดสอบของเราได้รับการออกแบบให้มีความแม่นยำ ปลอดภัย และใช้งานง่าย เรามีวิธีการวัดค่าความต้านทานที่รวดเร็วและแม่นยำในหลายวิธีการทดสอบ ได้แก่การทดสอบการลดลงของศักย์แบบ 3 และ 4 ขั้ว การทดสอบแบบเลือก การทดสอบแบบไม่มีหลัก และการทดสอบ 2 ขั้ว รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

  • เครื่องทดสอบกราวด์ดินที่ไม่เหมือนใครซึ่งทำการทดสอบโดยใช้และไม่ใช้หลัก
  • ทดสอบการตกของศักย์ไฟฟ้าแบบ 3 และ 4 ขั้ว และความต้านทานไฟฟ้าของดินแบบ 4 ขั้ว (โดยใช้หลัก)
  • ทำการทดสอบกราวด์ร็อดดินแบบเลือกสรร (แคลมป์ 1 ตัว + หลัก)
  • ทำการทดสอบกราวด์ร็อดดินแบบไม่ใช้หลัก (แคลมป์ 2 ตัว)
  • มีระบบควบคุมความถี่อัตโนมัติ (AFC) เพื่อลดผลกระทบจากสัญญาณรบกวนให้เหลือน้อยที่สุด

ภาพรวมผลิตภัณฑ์

ภาพรวมผลิตภัณฑ์: Fluke 1625-2 GEO Earth Ground Tester

รับการทดสอบกราวด์กราวด์ที่รวดเร็วและแม่นยำโดยใช้ทั้งสี่วิธีทดสอบ

เครื่องทดสอบกราวด์กราวด์ Fluke 1625-2 วัดความต้านทานของวงจรกราวด์กราวด์โดยใช้แคลมป์หรือเสาเพียงอย่างเดียว หรือแคลมป์และเสาเพียงอันเดียว ด้วยวิธีการทดสอบแบบไม่ใช้เสา Fluke 1625-2 สามารถวัดความต้านทานของวงจรกราวด์กราวด์สำหรับระบบกราวด์หลายจุดโดยใช้แคลมป์กระแสไฟฟ้าเท่านั้น เทคนิคนี้ช่วยขจัดงานอันตรายและสิ้นเปลืองเวลาของการถอดกราวด์ขนาน และการค้นหาตำแหน่งที่เหมาะสมสำหรับเสากราวด์เสริม ช่วยให้คุณสามารถทดสอบสายดินในสถานที่ที่คุณไม่เคยพิจารณามาก่อน เช่น ภายในอาคาร บนเสาส่งไฟฟ้า หรือทุกที่ที่คุณไม่สามารถเข้าถึงดินได้

เปิดทางเลือกของคุณไว้

หากไม่มีระบบสายดินที่เชื่อมต่อกันสำหรับอาคารหรือโครงสร้างที่ทดสอบ และมีทางเดียวที่จะลงดิน คุณสามารถใช้ 1625-2 เพื่อทดสอบวิธีการตกของศักย์ไฟฟ้าด้วยเสา

เครื่องทดสอบสายดิน 1625-2 มีคุณสมบัติขั้นสูงอื่นๆ รวมถึง:

  • การควบคุมความถี่อัตโนมัติเพื่อระบุสัญญาณรบกวนที่มีอยู่และเลือกความถี่ในการวัดเพื่อลดผลกระทบ ทำให้ได้ค่าสายดินที่แม่นยำยิ่งขึ้น
  • การวัด R* ที่คำนวณค่าอิมพีแดนซ์ของสายดินที่ 55 เฮิรตซ์ เพื่อสะท้อนค่าความต้านทานของสายดินที่เกิดจากการต่อสายดินผิดพลาดได้แม่นยำยิ่งขึ้น

1625-2 ยังใช้งานง่ายมากอีกด้วย อุปกรณ์เสริมระดับโลกช่วยให้ตั้งค่าและทดสอบได้เร็วขึ้น เครื่องทดสอบจะบอกคุณว่าต้องต่อเสาหรือแคลมป์ตัวใดสำหรับการทดสอบแต่ละครั้ง สวิตช์หมุนขนาดใหญ่และปุ่มใช้งานง่ายแม้จะสวมถุงมือ และคุณสามารถเก็บข้อมูลได้มากถึง 1,500 รายการและเข้าถึงได้อย่างง่ายดายผ่านพอร์ต USB

ความสามารถที่มีประโยชน์อื่นๆ:

  • มีการวัดค่า R* ที่คำนวณค่าอิมพีแดนซ์กราวด์ดินที่ 55 Hz เพื่อสะท้อนค่าความต้านทานกราวด์ดินได้แม่นยำยิ่งขึ้น ซึ่งค่าความต้านทานกราวด์ดินที่เกิดความผิดพลาดจะพบ
  • มีพอร์ต USB สำหรับจัดเก็บและถ่ายโอนข้อมูล
  • มีระดับการป้องกัน IP56 สำหรับการใช้งานกลางแจ้ง
  • มีขีดจำกัดที่ปรับได้เพื่อการทดสอบที่รวดเร็วยิ่งขึ้น
  • มาพร้อมกระเป๋าใส่ของที่ทนทาน

แหล่งข้อมูลที่มีประโยชน์และเครื่องมือที่ทนทานสำหรับผู้เชี่ยวชาญด้านพลังงานแสงอาทิตย์

ข้อมูลจำเพาะ

ข้อมูลจำเพาะทั่วไป
หน่วยความจำ หน่วยความจำภายในที่สามารถบันทึกข้อมูลได้มากถึง 1,500 รายการ โดยเข้าถึงได้ผ่านพอร์ต USB
ฟังก์ชันการวัด แรงดันไฟฟ้าและความถี่รบกวน ความต้านทานการต่อลงดิน 3 และ 4 ขั้ว พร้อม/ไม่มีหม้อแปลงกระแสไฟฟ้าแบบหนีบ ความต้านทาน 2 ขั้วพร้อมไฟฟ้ากระแสสลับ 2 และ 4 ขั้วพร้อมไฟฟ้ากระแสตรง
จอแสดงผล จอแสดงผลแบบคริสตัลเหลว 7 ส่วน 4 หลัก (2,999 หลัก) พร้อมการมองเห็นที่ชัดเจนยิ่งขึ้น
การทำงาน สวิตช์หมุนตรงกลางและปุ่มฟังก์ชัน
ช่วงอุณหภูมิ
อุณหภูมิในการทำงาน -10°C ถึง 50°C (14°F ถึง 122°F)
อุณหภูมิในการจัดเก็บ -30°C ถึง 60°C (-22°F ถึง 140°F)
ค่าสัมประสิทธิ์อุณหภูมิ ±0.1% ของการอ่านค่า/°C < 18°C ​​> 28°C
ประเภทของการป้องกัน IP56 สำหรับเคส, IP40 สำหรับฝาปิดแบตเตอรี่ตาม EN60529
แรงดันไฟฟ้าสูงสุด คำเตือน – ซ็อกเก็ต "หนีบ" กับซ็อกเก็ต E, ES, S หรือ H
Urms = 0 V
ซ็อกเก็ต E, ES, S หรือ H ต่อกันในชุดค่าผสมใดๆ สูงสุด Urms = 250 V (เกี่ยวข้องกับการใช้งานผิดวิธี)
ความปลอดภัย การป้องกันด้วยฉนวนสองชั้นและ/หรือเสริมแรง สูงสุด 50 V ลงดินตาม IEC61010-1 ระดับมลพิษ 2
มาตรฐานคุณภาพ พัฒนา ออกแบบ และผลิตให้เป็นไปตามมาตรฐาน DIN ISO 9001
อิทธิพลภายนอก เป็นไปตามมาตรฐาน DIN 43780 (8/76)
แหล่งจ่ายไฟเสริม 6 x 1.5 V อัลคาไลน์ (IEC LR6 หรือประเภท AA)
อายุการใช้งานแบตเตอรี่ โดยใช้ IEC LR6/ชนิด AA: โดยทั่วไป การวัด 3,000 ครั้ง (RE+RH ≤ 1 kΩ)
โดยใช้ IEC LR6/ชนิด AA: โดยทั่วไป การวัด 6,000 ครั้ง (RE + RH > 10 kΩ)
ขนาด (กว้าง x สูง x ลึก) 250 x 133 x 187 มม. (9.75 x 5.25 x 7.35 นิ้ว)
น้ำหนัก ≤ 1.1 กก. (2.43 ปอนด์) ไม่รวมอุปกรณ์เสริม 7.6 กก. (16.8 ปอนด์) รวม อุปกรณ์เสริมและแบตเตอรี่ในกล่องใส่
วัสดุของกล่อง โพลีเอสเตอร์
การวัดแรงดันไฟฟ้ารบกวน DC + AC (UST)
ขีดจำกัดการวัดข้อผิดพลาด: วิธีการ การแก้ไขคลื่นเต็มรูปแบบ
ช่วงการวัด 1 V ถึง 50 V
ช่วงการแสดงผล 0.0 V ถึง 50 V
ความละเอียด 0.1 V
ช่วงความถี่ DC/AC 45 Hz ถึง 400 Hz ไซน์
ความแม่นยำ ±(5% ของค่าที่วัดได้ + 5 หลัก)
ลำดับการวัด ประมาณ 4 การวัด/วินาที
ความต้านทานภายใน ประมาณ 1.5 MΩ
สูงสุด โอเวอร์โหลด Urms = 250 V
การวัดความถี่ของสัญญาณรบกวน (F)
การวัดขีดจำกัดของข้อผิดพลาด: วิธีการ การวัดช่วงเวลาการแกว่งของแรงดันไฟฟ้าสัญญาณรบกวน
ช่วงการวัด 6.0 Hz ถึง 400 Hz
ช่วงการแสดงผล 16.0 Hz ถึง 299.9 Hz ถึง 999 Hz
ความละเอียด 0.1 Hz ถึง 1 Hz
ช่วง 1 V ถึง 50 V
ความแม่นยำ ±(1% ของ rdg + 2 หลัก)
ความต้านทานต่อสายดิน (RE)
วิธีการวัด การวัดกระแสและแรงดันไฟฟ้าด้วยโพรบตาม IEC61557-5
แรงดันไฟฟ้าวงจรเปิด 20/48 V, AC
กระแสไฟฟ้าลัดวงจร 250 mA AC
ความถี่ในการวัด 94, 105, 111, 128 Hz เลือกแบบแมนนวลหรืออัตโนมัติ (AFC) 55 Hz ในฟังก์ชัน R1
การปฏิเสธเสียงรบกวน 120 dB (16 2/3 , 50 , 60, 400 Hz)
โอเวอร์โหลดสูงสุด Urms = 250 V
ข้อมูลจำเพาะการวัดทางไฟฟ้า
ข้อผิดพลาดภายในหรือปริมาณอิทธิพล เงื่อนไขอ้างอิงหรือช่วงการทำงานที่ระบุ รหัสการกำหนด ข้อกำหนดหรือการทดสอบตามส่วนที่เกี่ยวข้องของ IEC 1557 ประเภทการทดสอบ
ข้อผิดพลาดภายใน เงื่อนไขอ้างอิง A ส่วนที่ 5, 6.1 R
ตำแหน่ง การอ้างอิง ตำแหน่ง ±90° E1 ส่วนที่ 1, 4.2 R
แรงดันไฟฟ้าที่จ่าย ตามขีดจำกัดที่ระบุโดยผู้ผลิต E2 ส่วนที่ 1, 4.2, 4.3 R
อุณหภูมิ 0°C และ 35°C E3 ส่วนที่ 1, 4.2 T
แรงดันไฟฟ้ารบกวนแบบอนุกรม ดู 4.2 และ 4.3 E4 ส่วนที่ 5, 4.2, 4.3 T
ความต้านทานของหัววัดและขั้วดินเสริม 0 ถึง 100 x RA แต่ ≤ 50 kΩ E5 ส่วนที่ 5, 4.3 T
ความถี่ระบบ 99% ถึง 101% ของความถี่ที่กำหนด E7 ส่วนที่ 5, 4.3 T
แรงดันไฟฟ้าระบบ 85% ถึง 110% ของแรงดันไฟฟ้าที่กำหนด E8 ส่วนที่ 5, 4.3 T
ข้อผิดพลาดในการทำงาน B = ±(|A| + 1,15 √E21 E22 E23 E24 E25 E26 ) ส่วนที่ 5, 4.3 R
B[%] = ± B/ค่าอ้างอิง x 100%

A = ข้อผิดพลาดที่แท้จริง
En = ความแปรปรวน
R = การทดสอบรูทีน
T = ประเภท ทดสอบ
ช่วงการวัด 0.020 Ω ถึง 300 kΩ
ช่วงการแสดงผล 0.001 Ω ถึง 2.999 Ω
3.00 Ω ถึง 29.99 Ω
30.0 Ω ถึง 299.9 Ω
0.300 kΩ ถึง 2.999 kΩ
3.00 kΩ ถึง 29.99 kΩ
30.0 kΩ ถึง 299.9 kΩ
ความละเอียด 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
ความแม่นยำ ±(2% ของค่าที่วัดได้ + 2 หลัก)
ข้อผิดพลาดในการทำงาน ±(5% ของค่าที่วัดได้ rdg + 5 หลัก)
เวลาในการวัด โดยทั่วไป 8 วินาที โดยมีความถี่คงที่ สูงสุด 30 วินาที โดยใช้ AFC และรอบการวัดความถี่ทั้งหมด
ข้อผิดพลาดเพิ่มเติมเนื่องจากความต้านทานของหัววัดและอิเล็กโทรดดินเสริม RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 หลัก
ข้อผิดพลาดในการวัด RH และ RS โดยทั่วไป 10% ของ RE + RS + RH
ความต้านทานของโพรบสูงสุด ≤ 1 MΩ
สูงสุด ความต้านทานของอิเล็กโทรดดินเสริม ≤ 1 MΩ
การตรวจสอบอัตโนมัติว่าข้อผิดพลาดยังคงอยู่ในขีดจำกัดที่กำหนดโดย IEC61557-5 หรือไม่
หากหลังจากการวัดความต้านทานของหัววัด อิเล็กโทรดดินเสริม และดินแล้ว ถือว่าข้อผิดพลาดในการวัดสูงกว่า 30% เนื่องจากเงื่อนไขที่มีอิทธิพล จอแสดงผลจะแสดงสัญลักษณ์เตือนและแจ้งให้ทราบว่า RS หรือ RH สูงเกินไป
การสลับความละเอียดในการวัดโดยอัตโนมัติขึ้นอยู่กับความต้านทานของอิเล็กโทรดดินเสริม RH
RH โดยที่ Umeas = 48 V < 300 Ω
< 6 Ω
< 60 Ω
< 600 Ω
RH โดยที่ Uวัด = 20 โวลต์ < 250 Ω
< 2.5 kΩ
< 25 kΩ
< 250 kΩ
ความละเอียด 1 mΩ
10 mΩ
100 mΩ
1 Ω
การวัดความต้านทานดินแบบเลือกสรร (RE Clamp)
วิธีการวัด การวัดกระแสและแรงดันไฟด้วยโพรบตามมาตรฐาน EN61557-5 และการวัดกระแสในแต่ละสาขาด้วยหม้อแปลงกระแสเพิ่มเติม (ได้รับการยื่นขอสิทธิบัตรแล้ว)
แรงดันไฟฟ้าวงจรเปิด 20/48 V AC
กระแสไฟฟ้าลัดวงจร 250 mA AC
ความถี่ในการวัด 94, 105, 111, 128 Hz เลือกได้ด้วยตนเองหรืออัตโนมัติ (AFC), 55 Hz (R1)
การปฏิเสธสัญญาณรบกวน 120 dB (162/3, 50, 60, 400 Hz)
โอเวอร์โหลดสูงสุด สูงสุด Urms = 250 V (การวัดจะไม่เริ่มต้น)
ช่วงการวัด 0.020 Ω ถึง 300 kΩ
ช่วงการแสดงผล 0.001 Ω ถึง 2.999 Ω
3.00 Ω ถึง 29.99 Ω
30.0 Ω ถึง 299.9 Ω
0.300 kΩ ถึง 2.999 kΩ
3.00 kΩ ถึง 29.99 kΩ
ความละเอียด 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
ความแม่นยำ ±(7% ของค่าที่วัดได้ + 2 หลัก)
การทำงาน ข้อผิดพลาด ±(10% ของ rdg + 5 หลัก)
ข้อผิดพลาดเพิ่มเติมเนื่องจากความต้านทานอิเล็กโทรดทั่วไปของสายดินเสริมและหัววัด RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 หลัก
ข้อผิดพลาดในการวัด RH และ RS Typ. ของ 10% ของ RETOTAL + RS + RH
เวลาในการวัด โดยทั่วไป 8 วินาทีที่ความถี่คงที่ สูงสุด 30 วินาทีที่ AFC และรอบการวัดความถี่ทั้งหมด
กระแสไฟฟ้าขั้นต่ำในสาขาเดียวที่จะวัด 0.5 mA พร้อมหม้อแปลง (1000:1)
0.1 mA พร้อมหม้อแปลง (200:1)
สูงสุด กระแสไฟฟ้ารบกวนผ่านหม้อแปลง 3 A ด้วยหม้อแปลง (1000:1)
1. ด้วยแคลมป์/หม้อแปลงกระแสไฟฟ้าที่แนะนำ
การวัดความต้านทาน (R~)
วิธีการวัด การวัดกระแสและแรงดันไฟฟ้า
การวัดแรงดันไฟฟ้า 20 V AC, พัลส์สี่เหลี่ยม
กระแสไฟฟ้าลัดวงจร > 250 mA AC
ความถี่ในการวัด 94, 105, 111, 128 Hz เลือกได้ด้วยตนเองหรืออัตโนมัติ (AFC)
ช่วงการวัด 0.020 Ω ถึง 300 kΩ
ช่วงการแสดงผล 0.001 Ω ถึง 2.999 Ω
3.00 Ω ถึง 29.99 Ω
30.0 Ω ถึง 299.9 Ω
300 Ω ถึง 2999 Ω
3.00 kΩ ถึง 29.99 kΩ
30.0 kΩ ถึง 299.9 kΩ
ความละเอียด 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
ความแม่นยำ ±(2% ของค่าที่วัดได้ + 2 หลัก)
ข้อผิดพลาดในการทำงาน ±(5% ของค่าที่วัดได้ + 5 หลัก)
เวลาในการวัด โดยทั่วไป 6 วินาที
แรงดันไฟฟ้ารบกวนสูงสุด 24 V หากแรงดันไฟฟ้าสูงกว่านั้น การวัดจะไม่เริ่มต้น
โอเวอร์โหลดสูงสุด Urms สูงสุด = 250 V
การวัดความต้านทาน (R DC)
วิธีการวัด การวัดกระแส - แรงดันไฟตามมาตรฐาน IEC61557-4 เป็นไปได้
การวัดแรงดันไฟ 20 V DC
กระแสไฟฟ้าลัดวงจร 250 mA DC
การก่อตัวของค่าที่วัดได้ ด้วยสายวัด 4 ขั้วที่ H, S, ES สามารถขยายได้โดยไม่มีข้อผิดพลาดเพิ่มเติม
ความต้านทาน > 1 Ω ในสาย E อาจทำให้เกิดข้อผิดพลาดเพิ่มเติม 5m Ω/Ω
ช่วงการวัด 0.020 Ω ถึง 300 kΩ
ช่วงการแสดงผล 0.001 Ω ถึง 2.999 Ω
3.00 Ω ถึง 29.99 Ω
30.0 Ω ถึง 299.9 Ω
300 Ω ถึง 2999 Ω
3.0 kΩ ถึง 29.99 kΩ
30.0 kΩ ถึง 299.9 kΩ
ความละเอียด 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
ความแม่นยำ ±(2% ของค่าที่วัดได้ + 2 หลัก)
ข้อผิดพลาดในการทำงาน ±(5% ของค่าที่วัดได้ rdg + 5 หลัก)
ลำดับการวัด โดยประมาณ 2 การวัด/วินาที
เวลาในการวัด โดยทั่วไป 4 วินาที รวมถึงการกลับขั้ว (2 ขั้วหรือ 4 ขั้ว)
แรงดันไฟฟ้ารบกวนสูงสุด ≤ 3 V AC หรือ DC หากแรงดันไฟฟ้าสูงกว่านั้น การวัดจะไม่เริ่มต้น
ความเหนี่ยวนำสูงสุด 2 เฮนรี่
โอเวอร์โหลดสูงสุด Urms = 250 V
การชดเชยความต้านทานของตะกั่ว (RK)
การชดเชยความต้านทานของตะกั่ว (RK) สามารถเปิดใช้งานได้ในฟังก์ชัน RE 3 ขั้ว, RE 4 ขั้ว (แคลมป์), R AC และ R DC 2 ขั้ว
การก่อตัวของค่าที่วัดได้ Rdisplay = Rmeasured - Rcompensated2
2. ค่าของจุดตั้งค่า RK = 0.000 Ω แปรผันจาก 0.000 ถึง 29.99 Ω โดยการปรับการวัด
การวัดลูปกราวด์แบบไร้เสา (แบบสองแคลมป์ไร้เสา)
ตำแหน่งสวิตช์ RA 4 ขั้ว (แบบสองแคลมป์ไร้เสา)
ความละเอียด 0.001 Ω ถึง 0.1 Ω
ช่วงการวัด 0.02 Ω ถึง 199.9 Ω
ความแม่นยำ ±(7% rdg + 3 หลัก)
ข้อผิดพลาดในการทำงาน ±(10% rdg + 5 หลัก)
แรงดันไฟฟ้าในการวัด Vm = 48 V AC (หลัก)
ความถี่ในการวัด 128 Hz
กระแสสัญญาณรบกวน (IEXT) สูงสุด IEXT = 10 A (AC) (RA < 20 Ω)
สูงสุด IEXT = 2 A (AC) (RA > 20 Ω)
หลักการวัด: การวัดความต้านทานแบบไม่ใช้เสาค้ำในวงจรปิดโดยใช้หม้อแปลงกระแสไฟฟ้าสองตัว
การเลือกช่วงอัตโนมัติ
ข้อมูลเกี่ยวกับการวัดวงจรกราวด์แบบไม่ใช้เสาค้ำจะใช้ได้เฉพาะเมื่อใช้ร่วมกับแคลมป์กระแสไฟฟ้าที่แนะนำในระยะทางขั้นต่ำที่ระบุ
