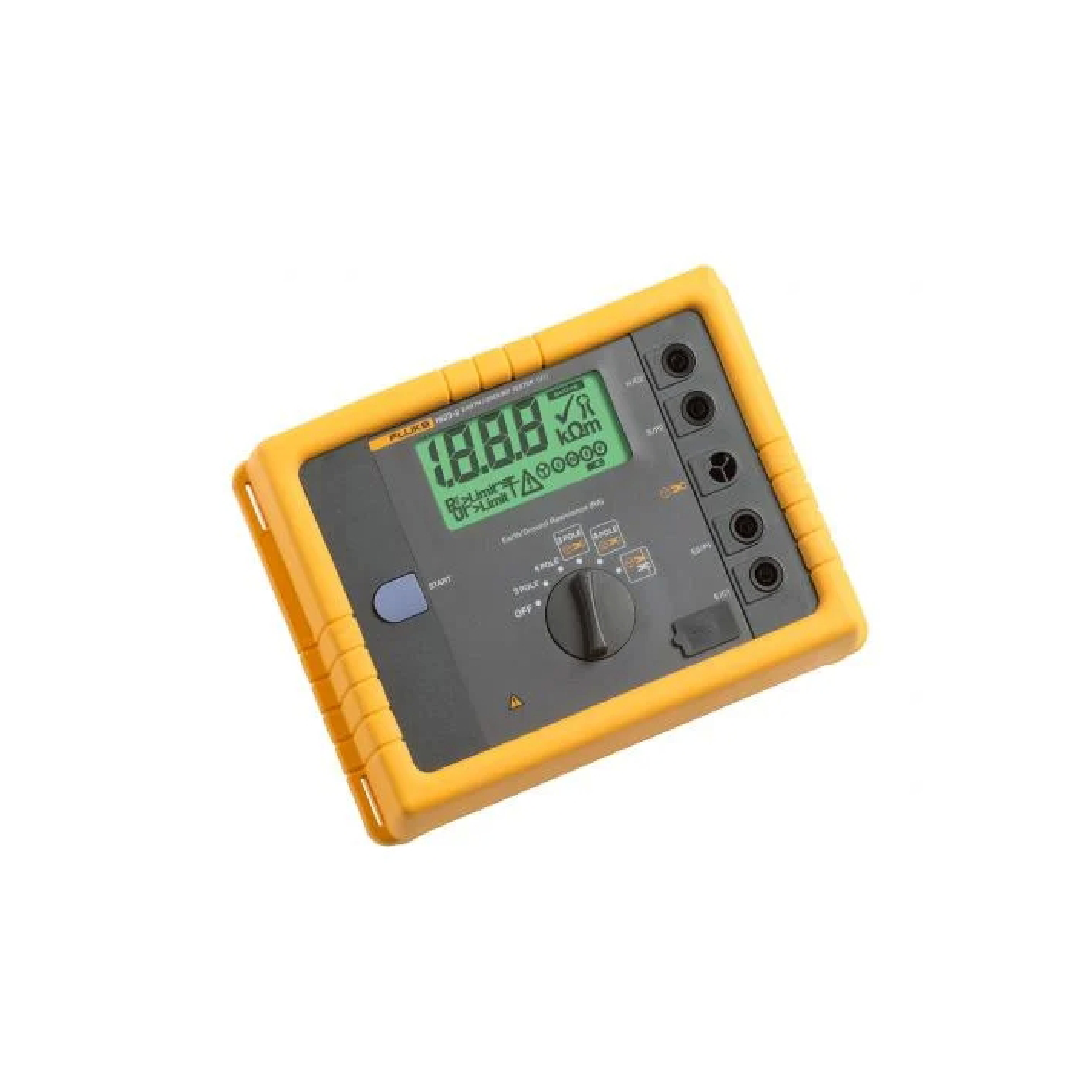

Fluke 1623-2 GEO Earth Ground Tester
Fluke 1623-2 GEO Earth Ground Tester
FLUKE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Fluke 1623-2 GEO Earth Ground Tester
เครื่องทดสอบกราวด์ดิน Fluke เป็นสิ่งที่สำคัญมากสำหรับสถานที่ทำงานส่วนใหญ่ก็คือการมีระบบไฟฟ้าที่ลงกราวด์ เพื่อที่ว่าหากเกิดกรณีฟ้าผ่าหรือแรงดันไฟฟ้าเกินกำลัง กระแสไฟฟ้าจะวิ่งไปตามทางที่ปลอดภัยเพื่อลงดิน เพื่อให้มีการเชื่อมต่อกับกราวด์อย่างเชื่อถือได้ International Electrical Testing Association ได้ระบุให้มีการทดสอบขั้วไฟฟ้ากราวด์ทุกสามปี ตระกูลเครื่องมือทดสอบกราวด์ของ Fluke ได้รับการออกแบบมาเพื่อสนองตอบวิธีการทดสอบกราวด์เต็มรูปแบบ ตั้งแต่ขั้นพื้นฐานจนถึงขั้นสูง เครื่องมือทดสอบของเราได้รับการออกแบบให้มีความแม่นยำ ปลอดภัย และใช้งานง่าย เรามีวิธีการวัดค่าความต้านทานที่รวดเร็วและแม่นยำในหลายวิธีการทดสอบ ได้แก่การทดสอบการลดลงของศักย์แบบ 3 และ 4 ขั้ว การทดสอบแบบเลือก การทดสอบแบบไม่มีหลัก และการทดสอบ 2 ขั้ว รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
- เครื่องทดสอบกราวด์ดินที่ไม่เหมือนใครซึ่งทำการทดสอบได้รวดเร็วและแม่นยำโดยใช้และไม่ใช้หลัก
- ทดสอบการตกของศักย์ไฟฟ้าแบบ 3 และ 4 ขั้ว และความต้านทานไฟฟ้าของดินแบบ 4 ขั้ว (โดยใช้หลัก)
- ทำการทดสอบกราวด์ร็อดดินแบบเลือกสรร (แคลมป์ 1 ตัว + หลัก)
- ทำการทดสอบกราวด์ร็อดดินโดยไม่ต้องใช้หลัก (แคลมป์ 2 ตัว)
- มีระดับการป้องกัน IP56 สำหรับการใช้งานกลางแจ้ง
ภาพรวมผลิตภัณฑ์
ภาพรวมผลิตภัณฑ์
ภาพรวมผลิตภัณฑ์: Fluke 1623-2 GEO Earth Ground Tester
เครื่องทดสอบกราวด์กราวด์ Fluke 1623-2 ทดสอบกราวด์ทั้งสี่แบบได้อย่างรวดเร็วและแม่นยำ
เครื่องทดสอบกราวด์กราวด์ Fluke 1623-2 วัดความต้านทานของลูปกราวด์กราวด์โดยใช้แคลมป์หรือเสาเพียงอย่างเดียว หรือแคลมป์และเสาเพียงอันเดียว ด้วยวิธีการทดสอบแบบไม่ใช้เสา Fluke 1623-2 สามารถวัดความต้านทานของลูปกราวด์กราวด์สำหรับระบบกราวด์หลายจุดโดยใช้แคลมป์กระแสไฟฟ้าเท่านั้น เทคนิคนี้ช่วยขจัดงานอันตรายและสิ้นเปลืองเวลาของการถอดกราวด์ขนาน และการค้นหาตำแหน่งที่เหมาะสมสำหรับเสากราวด์เสริม คุณสามารถใช้มันเพื่อทำการทดสอบสายดินในสถานที่ที่คุณไม่เคยพิจารณามาก่อน เช่น ภายในอาคาร บนเสาส่งไฟฟ้า หรือทุกที่ที่คุณไม่สามารถเข้าถึงดินได้
เปิดตัวเลือกของคุณไว้
โปรดทราบว่าวิธีการทดสอบแบบไม่ต้องใช้หลักจะใช้ได้ก็ต่อเมื่อมีระบบสายดินแบบเชื่อมต่อสำหรับอาคารหรือโครงสร้างที่ทดสอบอยู่ หากมีเส้นทางลงดินเพียงเส้นทางเดียว ซึ่งมักเกิดขึ้นกับการใช้งานในที่พักอาศัยจำนวนมาก คุณจะต้องใช้วิธีการทดสอบการตกของศักย์ไฟฟ้าที่ต้องใช้หลัก
1625-2 นั้นใช้งานง่ายมากเช่นกัน อุปกรณ์เสริมระดับโลกช่วยให้ตั้งค่าและทดสอบได้เร็วขึ้น และเครื่องทดสอบจะบอกคุณว่าต้องต่อหลักหรือแคลมป์ตัวใดสำหรับการทดสอบแต่ละครั้ง สวิตช์หมุนขนาดใหญ่และปุ่มใช้งานง่ายแม้จะสวมถุงมือ และคุณสามารถบันทึกข้อมูลได้มากถึง 1,500 รายการและเข้าถึงได้อย่างง่ายดายผ่านพอร์ต USB
ต้องการความแม่นยำที่มากขึ้นอีกหรือไม่ ตรวจสอบ 1625-2 ที่นำเสนอ:
- การควบคุมความถี่อัตโนมัติที่ระบุสัญญาณรบกวนที่มีอยู่และเลือกความถี่ในการวัดเพื่อลดผลกระทบ ทำให้ได้ค่ากราวด์ดินที่แม่นยำยิ่งขึ้น
- การวัด R* ที่คำนวณอิมพีแดนซ์กราวด์ดินที่ 55 เฮิรตซ์ เพื่อสะท้อนค่าความต้านทานกราวด์ดินได้แม่นยำยิ่งขึ้น ซึ่งค่าที่กราวด์ดินที่เกิดความผิดพลาดจะเห็น
ความสามารถที่มีประโยชน์อื่นๆ:
- มีพอร์ต USB สำหรับจัดเก็บและถ่ายโอนข้อมูล
- ทำงานร่วมกับอุปกรณ์ระดับโลกที่ช่วยเร่งความเร็วในการตั้งค่าและทดสอบ
- มาพร้อมกระเป๋าใส่ของที่ทนทาน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะทั่วไป | |
| จอแสดงผล: จอ LCD 1,999 หลัก | จอแสดงผลพร้อมสัญลักษณ์พิเศษ ความสูงของตัวเลข 25 มม. ไฟแบ็คไลท์ฟลูออเรสเซนต์ |
| อินเทอร์เฟซผู้ใช้ | การวัดทันทีผ่านแนวคิดปุ่ม TURN และ START เพียงปุ่มเดียว องค์ประกอบการทำงานมีเพียงสวิตช์หมุนและปุ่ม START |
| ทนทาน กันน้ำและฝุ่น | เครื่องมือได้รับการออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่รุนแรง (ฝาปิดป้องกันยาง IP56) |
| หน่วยความจำ | หน่วยความจำภายในที่สามารถจัดเก็บได้มากถึง 1,500 รายการ โดยเข้าถึงได้ผ่านพอร์ต USB |
| ช่วงอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C (14°F ถึง 122°F) |
| อุณหภูมิในการจัดเก็บ | -30°C ถึง 60°C (-22°F ถึง 140°F) |
| ค่าสัมประสิทธิ์อุณหภูมิ | ±0.1% ของค่าที่อ่านได้/°C < 18°C > 28°C |
| ข้อผิดพลาดโดยธรรมชาติ | หมายถึงช่วงอุณหภูมิอ้างอิงและรับประกัน 1 ปี |
| ข้อผิดพลาดในการทำงาน | หมายถึงช่วงอุณหภูมิในการทำงานและรับประกัน 1 ปี |
| ระดับภูมิอากาศ | C1 (IEC 654-1), -5°C ถึง +45°C (23° ถึง +115° F), 5% ถึง 95% RH |
| ประเภทการป้องกัน | IP56 สำหรับเคส, IP40 สำหรับฝาแบตเตอรี่ ตามมาตรฐาน EN60529 |
| ความปลอดภัย | การป้องกันด้วยฉนวนสองชั้นและ/หรือเสริมแรง สูงสุด 50 V ต่อสายดิน IEC61010-1: ระดับมลพิษ 2 |
| EMC (ภูมิคุ้มกันการปล่อยมลพิษ) | IEC61326-1: พกพา |
| ระบบคุณภาพ | พัฒนา ออกแบบ และผลิตตามมาตรฐาน DIN ISO 9001 |
| แรงดันไฟฟ้าภายนอก | V ext, สูงสุด = 24 V (DC, AC < 400 Hz), การวัดถูกยับยั้งสำหรับค่าที่สูงขึ้น |
| การปฏิเสธ V ext | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| เวลาในการวัด | โดยทั่วไป 6 วินาที |
| สูงสุด โอเวอร์โหลด | 250 V rms (เกี่ยวข้องกับการใช้งานผิดวิธี) |
| พลังงานเสริม | แบตเตอรี่อัลคาไลน์ 1.5 V จำนวน 6 ก้อน (ชนิด AA LR6) |
| อายุการใช้งานแบตเตอรี่ | การวัดโดยทั่วไป > 3,000 ครั้ง |
| ขนาด (กว้าง x สูง x ลึก) | 250 x 133 x 187 มม. (9.75 x 5.25 x 7.35 นิ้ว) |
| น้ำหนัก | 1.1 กก. (2.43 ปอนด์) รวมแบตเตอรี่ 7.6 กก. (16.8 ปอนด์) รวม อุปกรณ์เสริมและแบตเตอรี่ในกล่องพกพา |
| การวัดความต้านทานกราวด์ 3 ขั้ว RA (IEC 1557-5) | |
| ตำแหน่งสวิตช์ | RA 3 ขั้ว |
| ความละเอียด | 0.001 Ω ถึง 10 Ω |
| ช่วงการวัด | 0.020 Ω ถึง 19.99 kΩ |
| ความแม่นยำ | ±(2% rdg + 3 d) |
| ข้อผิดพลาดในการทำงาน | ±(5% rdg + 3 d) |
| หลักการวัด: การวัดกระแส/แรงดันไฟฟ้า | |
| การวัดแรงดันไฟฟ้า | Vm = 48 V AC |
| กระแสไฟฟ้าลัดวงจร | > 50 mA |
| ความถี่ในการวัด | 128 Hz |
| ความต้านทานของโพรบ (RS) | สูงสุด 100 kΩ |
| ความต้านทานของอิเล็กโทรดดินเสริม (RH) | สูงสุด 100 kΩ |
| ข้อผิดพลาดเพิ่มเติมจาก RH และ RS | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
| การตรวจสอบ RS และ RH พร้อมตัวบ่งชี้ข้อผิดพลาด การเลือกช่วงอัตโนมัติ การวัดจะไม่ดำเนินการหากกระแสไฟฟ้าผ่านแคลมป์กระแสไฟฟ้าต่ำเกินไป | |
| RA การวัดความต้านทานกราวด์ 4 ขั้ว (IEC 1557-5) | |
| ตำแหน่งสวิตช์ | RA 4 ขั้ว |
| ความละเอียด | 0.001 Ω ถึง 10 Ω |
| ช่วงการวัด | 0.020 Ω ถึง 19.99 kΩ |
| ความแม่นยำ | ±(2% rdg + 3 d) |
| การทำงาน ข้อผิดพลาด | ± (5% rdg + 3 d) |
| หลักการวัด: การวัดกระแส/แรงดันไฟ | |
| การวัดแรงดันไฟ | Vm = 48 V AC |
| กระแสไฟฟ้าลัดวงจร | > 50 mA |
| ความถี่ในการวัด | 128 Hz |
| ความต้านทานของโพรบ (RS + RES) | สูงสุด 100 kΩ |
| ความต้านทานของอิเล็กโทรดดินเสริม (RH) | สูงสุด 100 kΩ |
| ข้อผิดพลาดเพิ่มเติมจาก RH และ RS | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
| การตรวจสอบ RS และ RH พร้อมตัวระบุข้อผิดพลาด การเลือกช่วงอัตโนมัติ | |
| RA การวัดความต้านทานกราวด์แบบเลือกได้ 3 ขั้วด้วยแคลมป์กระแสไฟฟ้า (RA พร้อมแคลมป์) | |
| ตำแหน่งสวิตช์ | RA 3 ขั้วพร้อมแคลมป์ |
| ความละเอียด | 0.001 Ω ถึง 10 Ω |
| ช่วงการวัด | 0.020 Ω ถึง 19.99 kΩ |
| ความแม่นยำ | ±(7% rdg + 3 d) |
| การทำงาน ข้อผิดพลาด | ±(10% rdg + 5 d) |
| หลักการวัด: การวัดกระแส/แรงดันไฟ (ด้วยแคลมป์กระแสภายนอก) | |
| การวัดแรงดันไฟ | Vm = 48 V AC |
| กระแสไฟฟ้าลัดวงจร | > 50 mA |
| ความถี่ในการวัด | 128 Hz |
| ความต้านทานของโพรบ (RS) | สูงสุด 100 kΩ |
| ความต้านทานของอิเล็กโทรดดินเสริม (RH) | สูงสุด 100 kΩ |
| การตรวจสอบ RS และ RH ด้วยตัวบ่งชี้ข้อผิดพลาด การเลือกช่วงอัตโนมัติ การวัดจะไม่ดำเนินการหากกระแสไฟฟ้าผ่านแคลมป์กระแสไฟฟ้าต่ำเกินไป | |
| การวัดความต้านทานกราวด์แบบเลือก 4 ขั้ว RA ด้วยแคลมป์กระแสไฟฟ้า (RA พร้อมแคลมป์) | |
| ตำแหน่งสวิตช์ | RA 4 ขั้วพร้อมแคลมป์ |
| ความละเอียด | 0.001 Ω ถึง 10 Ω |
| ช่วงการวัด | 0.020 Ω ถึง 19.99 kΩ |
| ความแม่นยำ | ±(7% rdg + 3 d) |
| ข้อผิดพลาดในการทำงาน | ±(10% rdg + 5 d) |
| หลักการวัด: การวัดกระแส/แรงดันไฟ (ด้วยแคลมป์กระแสไฟภายนอก) | |
| การวัดแรงดันไฟ | Vm = 48 V AC |
| กระแสไฟฟ้าลัดวงจร | > 50 mA |
| ความถี่ในการวัด | 128 Hz |
| ความต้านทานของโพรบ (RS) | สูงสุด 100 kΩ |
| ความต้านทานของอิเล็กโทรดดินเสริม (RH) | สูงสุด 100 kΩ |
| การตรวจสอบ RS และ RH ด้วยตัวบ่งชี้ข้อผิดพลาด การเลือกช่วงอัตโนมัติ การวัดจะไม่ดำเนินการหากกระแสไฟฟ้าผ่านแคลมป์กระแสไฟฟ้าต่ำเกินไป | |
| การวัดลูปกราวด์แบบไม่มีเสา (2 แคลมป์) | |
| สวิตช์ ตำแหน่ง | RA แคลมป์ 4 ขั้ว 2 ตัว |
| ความละเอียด | 0.001 Ω ถึง 10 Ω |
| ช่วงการวัด | 0.020 Ω ถึง 19.99 kΩ |
| ความแม่นยำ | ±(7% rdg + 3 d) |
| ข้อผิดพลาดในการทำงาน | ±(10% rdg + 5 d) |
| หลักการวัด: การวัดความต้านทานแบบไม่ใช้เสาค้ำในวงจรปิดโดยใช้หม้อแปลงกระแสไฟฟ้าสองตัว | |
| แรงดันไฟฟ้าในการวัด | Vm = 48 V AC |
| ความถี่ในการวัด | 128 Hz |
| กระแสรบกวน (IEXT) | สูงสุด IEXT = 10 A (AC) (RA < 20 Ω) |
| สูงสุด IEXT = 2 A (AC) (RA > 20 Ω) | |
| การเลือกช่วงอัตโนมัติ ข้อมูลเกี่ยวกับการวัดลูปกราวด์แบบไม่มีเสาเข็มนั้นใช้ได้เฉพาะเมื่อใช้ร่วมกับแคลมป์กระแสไฟฟ้าที่แนะนำในระยะทางขั้นต่ำที่ระบุ | |
