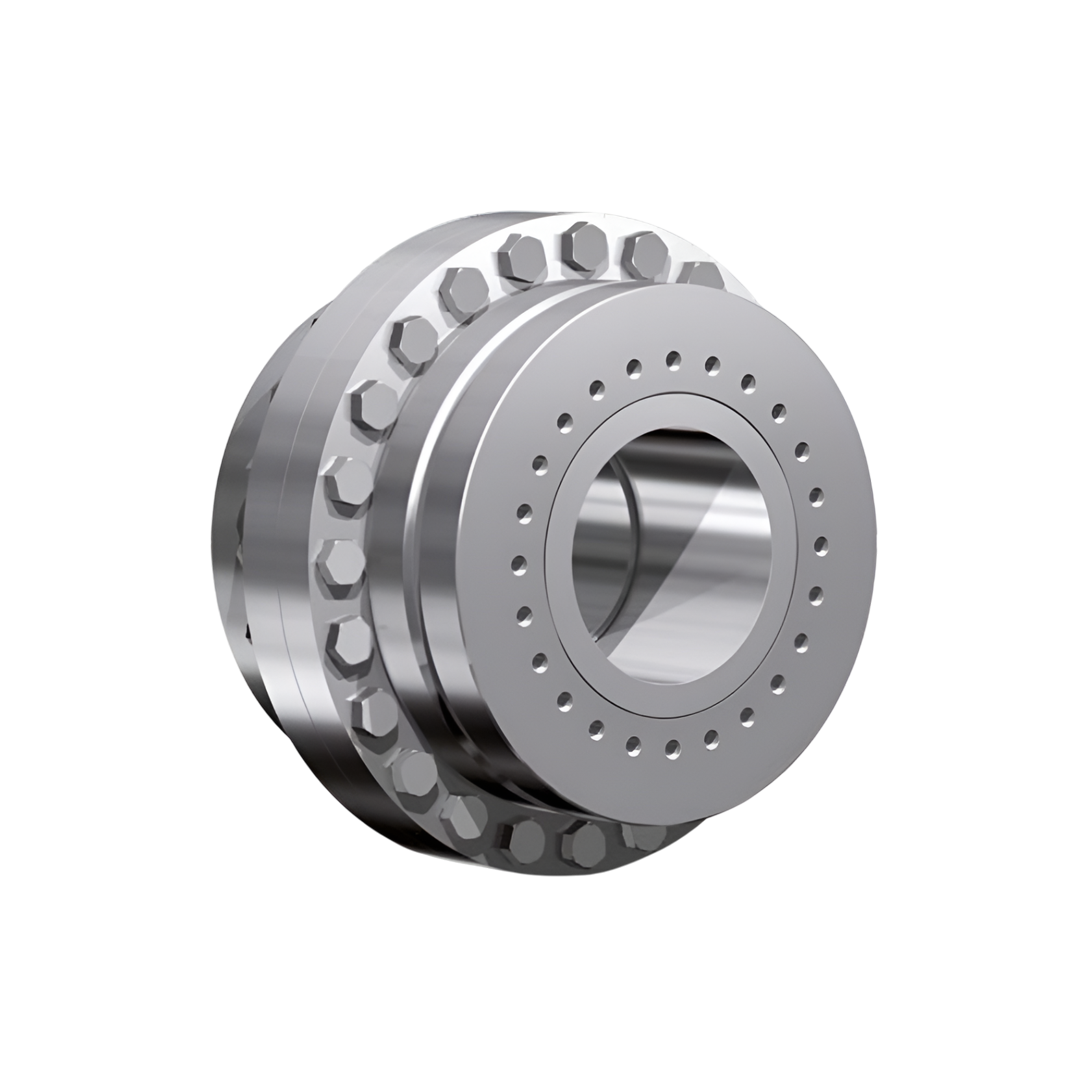

Flange Couplings RINGFEDER TNF 5571 ขนาด 310x>320x>320

Name: Flange Couplings RINGFEDER TNF 5571 ขนาด 310x>320x>320
Brand: RINGFEDER
SKU: TNF 5571 310x>320x>320
Price: 83714.76 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

83,714.76 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Flange Couplings RINGFEDER TNF 5571 ขนาด 310x>320x>320

ข้อต่อหน้าแปลน (Flange Couplings) ของ RINGFEDER เป็นหนึ่งในระบบข้อต่อเพลาที่ได้รับความนิยมสูงสุดในงานอุตสาหกรรม เนื่องจากมีความแข็งแรงสูง เชื่อถือได้ และสามารถถ่ายทอดแรงบิดได้อย่างเต็มประสิทธิภาพ โครงสร้างที่เรียบง่ายแต่ทนทาน ทำให้ Flange Couplings เหมาะสำหรับงานที่ต้องการความแม่นยำ ความปลอดภัย และความต่อเนื่องในการทำงาน เช่น ระบบขับเครื่องจักรในโรงงานผลิต เหมืองแร่ โรงไฟฟ้า และอุตสาหกรรมหนักอื่น ๆ

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

Flange Coupling Version B: โครงสร้างแบบแปลนออกแบบพิเศษ รองรับแรงบิดสูงและแรงกระแทกในงานอุตสาหกรรมหนัก
วัสดุเหล็กคุณภาพสูง ชุบแข็ง: เพิ่มความทนทานและความแข็งแรง เหมาะสำหรับงานต่อเนื่อง
ออกแบบเพื่อการส่งกำลังต่อเนื่อง: ลดแรงสั่นสะเทือนและแรงเค้นต่อเพลาและแบริ่ง
โครงสร้างกะทัดรัดแต่แข็งแรง: ติดตั้งง่าย ประหยัดพื้นที่ และให้ความเสถียรสูง
ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดความถี่ในการบำรุงรักษา

การติดตั้ง

ตรวจสอบแนวศูนย์ของเพลาก่อนติดตั้ง เพื่อให้เพลาหมุนได้ตรงแนวและราบรื่น
ประกอบ Flange Coupling เข้ากับเพลาและขันสลักยึดให้มั่นคงตามมาตรฐานผู้ผลิต
เติมสารหล่อลื่นตามคำแนะนำ เพื่อให้การทำงานของฟันเฟืองและแปลนเป็นไปอย่างราบรื่น
ตรวจสอบระยะช่องว่างและความตรงของเพลาก่อนเริ่มใช้งาน
หมุนเพลาทดสอบหลังติดตั้ง เพื่อให้แน่ใจว่าการทำงานเป็นไปอย่างอิสระและไม่มีแรงฝืด

การใช้งาน

เหมาะสำหรับ เครื่องจักรอุตสาหกรรมหนัก ที่ต้องการความมั่นคงสูงและการส่งกำลังต่อเนื่อง เช่น เครื่องปั๊ม. คอมเพรสเซอร์. คอนเวเยอร์ และระบบส่งกำลังแรงสูง
รองรับแรงบิดสูง ลดแรงเค้นและการสั่นสะเทือนต่อเพลาและแบริ่ง
ใช้งานได้ทั้งแนวนอนและแนวตั้ง ขึ้นอยู่กับการติดตั้งของระบบ
เหมาะสำหรับเครื่องจักรที่ต้องการ ความน่าเชื่อถือสูง ลดการซ่อมบำรุง และยืดอายุการใช้งาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Size	310
dw1 mm	>320
dw2 mm	>320
A mm	805
C mm	735
G mm	660
lF mm	484
LN mm	114
Ltotal mm	490
Z mm	8
Transmissible torques T Nm	719550
Flange screws ISO 4017nsc3pcs.	28
Flange screws ISO 4017DG3mm	30
Flange screws ISO 4017TA3Nm	1450
Shrink disc sizeSDDmm	390x660
Shrink disc screws Version-A ISO 4014/4017 - 10.9 / Version-B ISO 4762 - 10.9 nSD pcs	21
Shrink disc screws Version-A ISO 4014/4017 - 10.9 / Version-B ISO 4762 - 10.9 DSD mm	24
Shrink disc screws Version-A ISO 4014/4017 - 10.9 / Version-B ISO 4762 - 10.9 TA Nm	840
Gw kg	1060

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ชื่อผลิตภัณฑ์	RINGFEDER Flange Couplings – Version B รุ่น TNF 5571
คุณสมบัติ	ออกแบบสำหรับการเชื่อมต่อเพลาแบบฟลานจ์ ช่วยถ่ายโอนแรงบิดได้อย่างมีประสิทธิภาพ รองรับแรงสั่นสะเทือนและแรงกระแทก เหมาะสำหรับงานต่อเนื่องและงานหนัก
วัสดุผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความแข็งแรงและทนทานต่อแรงบิด
โครงสร้าง	ประกอบด้วยฟลานจ์สองชิ้นและฮับภายใน ออกแบบให้สามารถถอดประกอบและบำรุงรักษาได้ง่าย รองรับแรงบิดสูง
การติดตั้ง	ติดตั้งง่ายด้วยระบบสลักหรือสกรูยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลัก
การใช้งาน	ใช้เชื่อมต่อเพลาในเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ หรือพัดลม ที่ต้องการความมั่นคงและแรงบิดสูง
การบำรุงรักษา	ตรวจสอบสลักและการหล่อลื่นอย่างสม่ำเสมอ เพื่อป้องกันการสึกหรอและรักษาประสิทธิภาพการทำงาน
ลักษณะเด่นเพิ่มเติม	ฟลานจ์ Version B ออกแบบให้ทนต่อแรงบิดและแรงกระแทกได้ดี ลดการสั่นสะเทือนและการบิดตัวของเพลา
