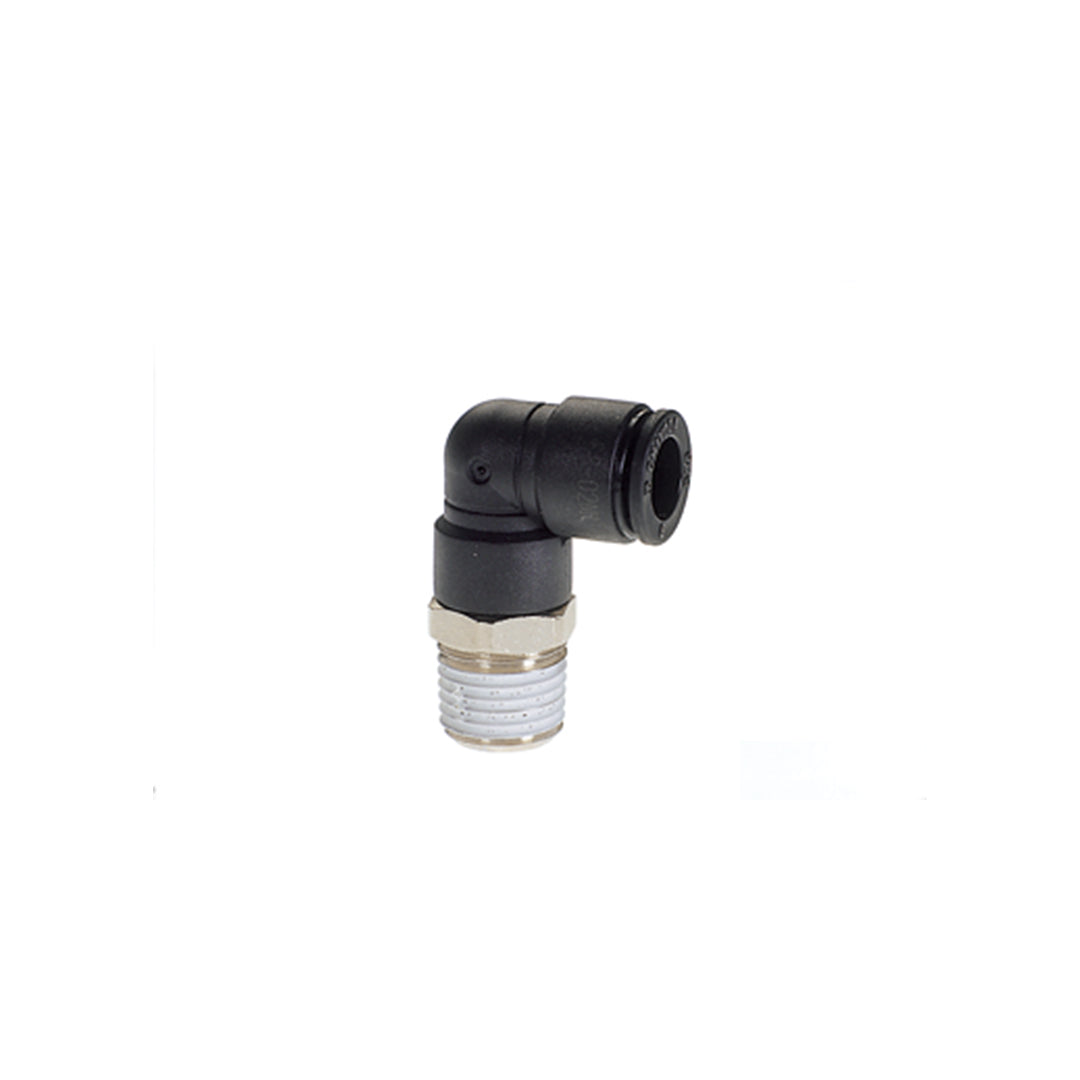

F8-03ML ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE ELBOW

F8-03ML ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE ELBOW อุปกรณ์เชื่อมต่อท่อลมแบบงอ 90 องศาเกลียวนอกจากแบรนด์ Chiyoda สำหรับใช้งานร่วมกับสายลมขนาด 8 มิลลิเมตรและเกลียว R3/8 โครงสร้างออกแบบมาเพื่อลดความสูงในการเดินสายเหนือพอร์ตติดตั้งและช่วยจัดระเบียบวงจรนิวเมติกส์ให้มีความคล่องตัว ตัวเรือนสามารถหมุนปรับทิศทางได้รอบแกนเกลียวเพื่อรองรับการจัดวางสายในมุมต่างๆ กลไกเขี้ยวล็อกสแตนเลสภายในยึดจับปลายสายลมได้อย่างแน่นหนาไม่หลุดง่ายแม้ในจุดที่มีการเคลื่อนไหวหรือสั่นสะเทือนต่อเนื่อง

คุณสมบัติ

• ฟิตติ้งข้องอเกลียวนอก F8-03ML สำหรับเชื่อมต่อสายลมขนาดมาตรฐาน 8 มิลลิเมตร เข้ากับพอร์ตเกลียวนอก R3/8
• ช่วยเปลี่ยนทิศทางการเดินสายลม 8 มม. ออกจากพอร์ตขนาด 3 หุน ให้พับขนานไปกับพื้นผิวเครื่องจักรอย่างสวยงาม
• เขี้ยวล็อกสแตนเลสภายในยึดจับท่อ 8 มม. ได้แน่นหนาไม่ลื่นหลุด รองรับแรงดันลมอัดสูงสุดถึง 1.0 MPa
• สามารถใช้งานร่วมกับระบบน้ำหล่อเย็นในอุตสาหกรรมที่แรงดันไม่เกิน 0.3 MPa ได้อย่างปลอดภัยไม่รั่วซึม
• ฐานหกเหลี่ยมทองเหลืองชุบนิกเกิลแข็งแรง ช่วยให้ขันอัดเข้ากับพอร์ต R3/8 ได้แน่นโดยไม่ทำให้ตัวเรือนเสียหาย

ข้อมูลจำเพาะ

• ข้อต่อสวมเร็วรหัส F8-03ML รูปแบบ Male Elbow ข้องอ 90 องศา เกลียวนอก
• รองรับขนาดสายลมมาตรฐานเส้นผ่านศูนย์กลางภายนอก 8 มิลลิเมตร
• ขนาดเกลียวนอก R3/8 (3 หุน) เคลือบสารป้องกันการรั่วซึมของอากาศ
• แรงดันสูงสุดที่รองรับในการทำงานคือ 1.0 MPa (ประมาณ 145 PSI)
• วัสดุผลิตจากทองเหลืองชุบนิกเกิลและพลาสติก PBT รองรับอุณหภูมิ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
17.8	8	14.0	25.1	R3/8	13.7	32.9 กรัม

ข้อมูลทางเทคนิค

• โครงสร้างข้อต่อ: ฟิตติ้งระบบวันทัชทรงข้องอ 90 องศา หมุนปรับทิศทางออกของสายได้
• ขนาดท่อลม: รองรับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 8 มม.
• พอร์ตเกลียวเชื่อมต่อ: เกลียวนอกขนาด R3/8 สำหรับติดตั้งเข้ากับกระบอกลมหรือวาล์ว
• แรงดันการทำงาน: รองรับแรงดันลมสูงสุด 1.0 MPa และค่าสุญญากาศที่ -100 kPa
• ช่วงอุณหภูมิ: ทนต่ออุณหภูมิการทำงานได้ตั้งแต่ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F8-03ML ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE ELBOW Data Sheet
