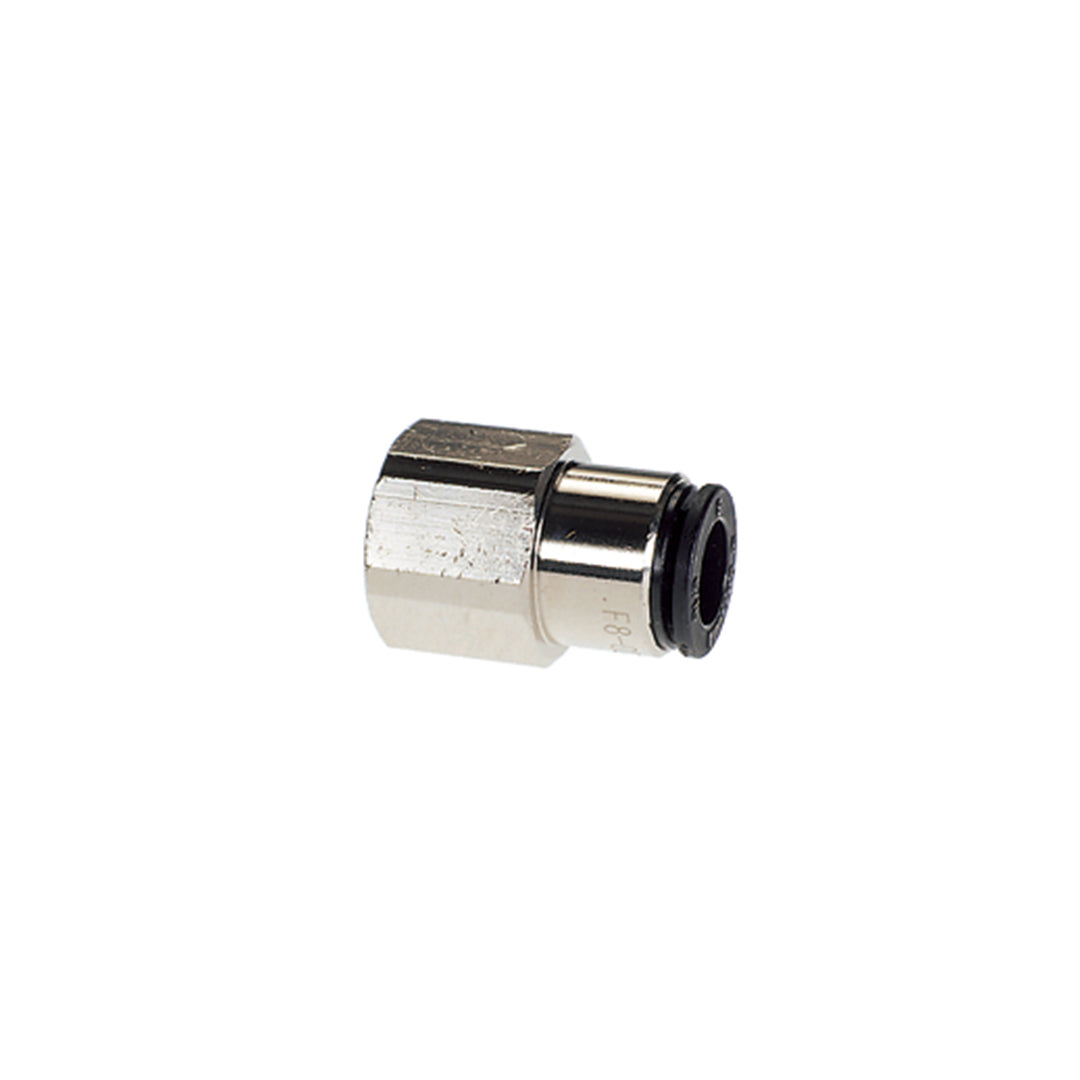

F8-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR

F8-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR อุปกรณ์เชื่อมต่อท่อลมแบบตรงเกลียวในจาก Chiyoda ประเทศญี่ปุ่น สำหรับใช้งานร่วมกับสายลมขนาด 8 มิลลิเมตรและพอร์ตเกลียวในขนาด Rc3/8 โครงสร้างได้รับการออกแบบให้มีความสมดุลระหว่างความแข็งแรงและความกะทัดรัด ช่วยให้ติดตั้งเข้ากับอุปกรณ์เกลียวนอกในระบบควบคุมลมได้อย่างแน่นหนา ระบบซีลภายในของ Chiyoda มีความโดดเด่นในการกักเก็บแรงดันลมและป้องกันฝุ่นละอองจากภายนอกเข้าสู่ระบบ พร้อมวงแหวนปลดล็อกที่ช่วยให้การถอดสายลมทำได้ง่ายดายด้วยมือเปล่า

คุณสมบัติ

• ข้อต่อตรงเกลียวในรหัส F8-03F รองรับสายลมขนาด 8 มิลลิเมตร และเชื่อมต่อกับอุปกรณ์เกลียวนอกขนาด Rc3/8
• เหมาะสำหรับงานลดขนาดจากหัวจ่ายเกลียวนอก 3 หุน ลงมาใช้กับสายลมมาตรฐาน 8 มม. โดยไม่ต้องใช้ข้อต่อลดเหลี่ยมเพิ่ม
• โครงสร้างไร้รอยต่อระหว่างส่วนเกลียวในและห้องชุดล็อกสาย ช่วยลดจุดเสี่ยงในการรั่วซึมของอากาศอัด
• ถอดและเสียบสายลม 8 มม. ซ้ำได้หลายครั้งโดยที่ประสิทธิภาพการยึดจับของเขี้ยวล็อกสแตนเลสไม่ลดลง
• พื้นผิวภายนอกชุบนิกเกิลป้องกันรอยขีดข่วนและคราบสกปรก ช่วยให้ระบบท่อลมดูสะอาดและเป็นมืออาชีพ

ข้อมูลจำเพาะ

• รหัสโมเดล F8-03F ข้อต่อลมตรงเกลียวในแบรนด์ Chiyoda มาตรฐานอุตสาหกรรม
• ช่องสวมสายลมออกแบบมาสำหรับท่อ PU หรือ Nylon ขนาด OD 8 มิลลิเมตร
• ด้านเกลียวเป็นเกลียวในขนาด Rc3/8 (3 หุน) มาตรฐาน JIS B0203
• รองรับแรงดันลมสูงสุด 10 bar (1.0 MPa) และแรงดันสุญญากาศ -750 mmHg
• ตัวเรือนโลหะทองเหลืองชุบนิกเกิลเงางาม ทนการกัดกร่อนและอุณหภูมิสูงสุด +60°C

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
26.8	14.0	8	21.0	Rc3/8	13.7	33.0 กรัม

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ข้อต่อตรงเกลียวใน (Female Connector) ระบบ One-Touch
• ขนาดสายลม: สำหรับเสียบสายลมขนาด OD 8 มม. ยึดเกาะแน่นไม่หลุดง่าย
• ขนาดเกลียว: เกลียวในเทเปอร์ Rc3/8
• ขีดจำกัดแรงดัน: รองรับแรงดันใช้งานสูงสุด 1.0 MPa และสุญญากาศ -100 kPa
• อุณหภูมิที่เหมาะสม: ใช้งานในระบบลมอัดที่อุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F8-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR Data Sheet
