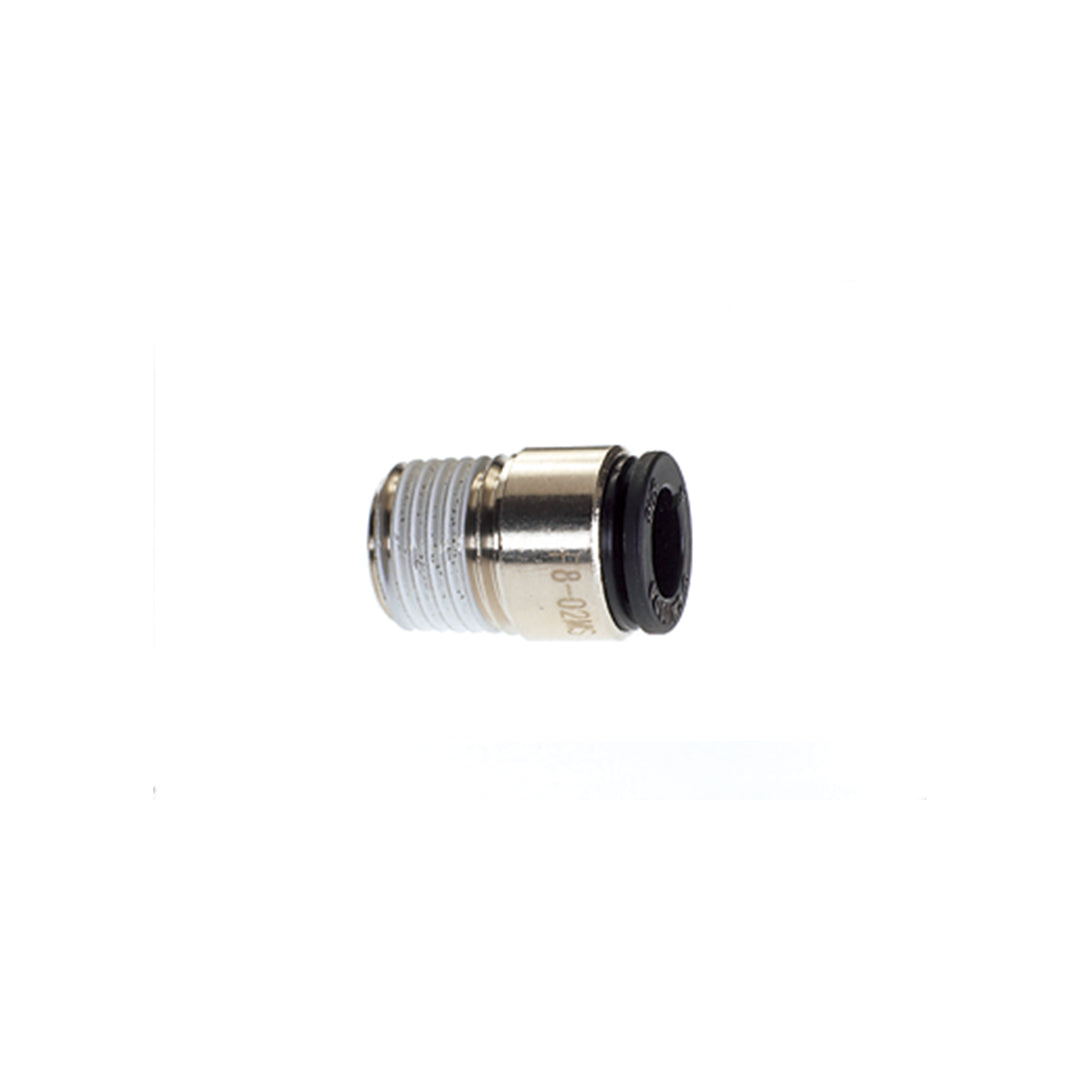

F8-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE CONNECTOR WITH HEX KEY

F8-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE CONNECTOR WITH HEX KEY ข้อต่อตรงเกลียวนอกแบบ HEX KEY รุ่นคุณภาพจากแบรนด์ Chiyoda ประเทศญี่ปุ่น ออกแบบมาเพื่อรองรับท่อลมขนาด 8 มิลลิเมตรคู่กับเกลียว R3/8 โดยใช้ประแจหกเหลี่ยมขันติดตั้งจากด้านในช่องเสียบสาย ช่วยให้การทำงานในพื้นที่อับของเครื่องจักรมีความสะดวกและแม่นยำยิ่งขึ้น ระบบเขี้ยวล็อกภายในกระจายแรงยึดเกาะรอบสายลมอย่างสม่ำเสมอร่วมกับซีลยาง NBR ที่ป้องกันการรั่วซึมของอากาศได้อย่างดีเยี่ยม ตอบโจทย์งานวิศวกรรมระบบลมที่เน้นความเรียบร้อย

คุณสมบัติ

• ข้อต่อฟิตติ้งตรงแบบขันหกเหลี่ยมด้านในรุ่น F8-02MS สำหรับเชื่อมต่อท่อลมขนาด 8 มิลลิเมตร ในพื้นที่จำกัด
• เป็นตัวเลือกยอดนิยมในการประกอบชุดแมนิโฟลด์วาล์วที่ต้องการเรียงสายลม 8 มม. ชิดกันมากที่สุดเพื่อลดขนาดตู้คอนโทรล
• ซีลยาง NBR คุณภาพสูงภายในโอบกระชับสาย 8 มม. ทันทีที่มีแรงดันลมเข้าสู่ระบบ ป้องกันการรั่วซึมได้อย่างเด็ดขาด
• โครงสร้างภายในแข็งแรงทนทาน สามารถใช้ประแจหกเหลี่ยมขันถอดและประกอบซ้ำได้หลายครั้งโดยร่องหกเหลี่ยมไม่เสียรูป
• วงแหวนปลดล็อกสายด้านบนตอบสนองต่อการกดได้ดีเยี่ยม ช่วยให้การบำรุงรักษาเปลี่ยนสายลม 8 มม. ทำได้รวดเร็ว

ข้อมูลจำเพาะ

• รหัส F8-02MS ข้อต่อฟิตติ้งตรงเกลียวนอกขันหกเหลี่ยมด้านใน Chiyoda Touch Connector
• ช่องสวมสายลมออกแบบมาสำหรับท่อขนาดวงนอก (OD) 8 มม.
• เกลียวเชื่อมต่อเคลือบสารป้องกันลมรั่วซึม ติดตั้งได้รวดเร็วโดยไม่ต้องใช้ประแจปากตาย
• ใช้งานได้ทั้งระบบแรงดันบวกสูงสุด 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• ช่วงอุณหภูมิการใช้งานที่กำหนดไว้คือตั้งแต่ -5 องศาเซลเซียส ถึง +60 องศาเซลเซียส

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
21.8	8	6.0	15.8	R1/4	13.7	11.5 กรัม

ข้อมูลทางเทคนิค

• รูปแบบผลิตภัณฑ์: ข้อต่อตรงทรงกลมเกลียวนอก ออกแบบมาเพื่องานติดตั้งในหลุมลึกหรือช่องแคบ
• ขนาดสายลมที่ใช้ได้: ท่อลม PU หรือ Nylon ขนาด OD 8 มม.
• มาตรฐานเกลียว: รหัสโครงสร้างพอร์ต 02 (มาตรฐานเกลียวเทเปอร์ R1/4 / ระบุรุ่น R3/8) มีซีลกันรั่ว
• พิกัดแรงดัน: รับแรงดันลมอัดได้สูงสุด 1.0 MPa โดยไม่รั่วซึม
• สภาวะอุณหภูมิ: ออกแบบให้ทำงานได้ที่อุณหภูมิระหว่าง -5°C ถึง 60°C

เอกสารข้อมูล

F8-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE CONNECTOR WITH HEX KEY Data Sheet
