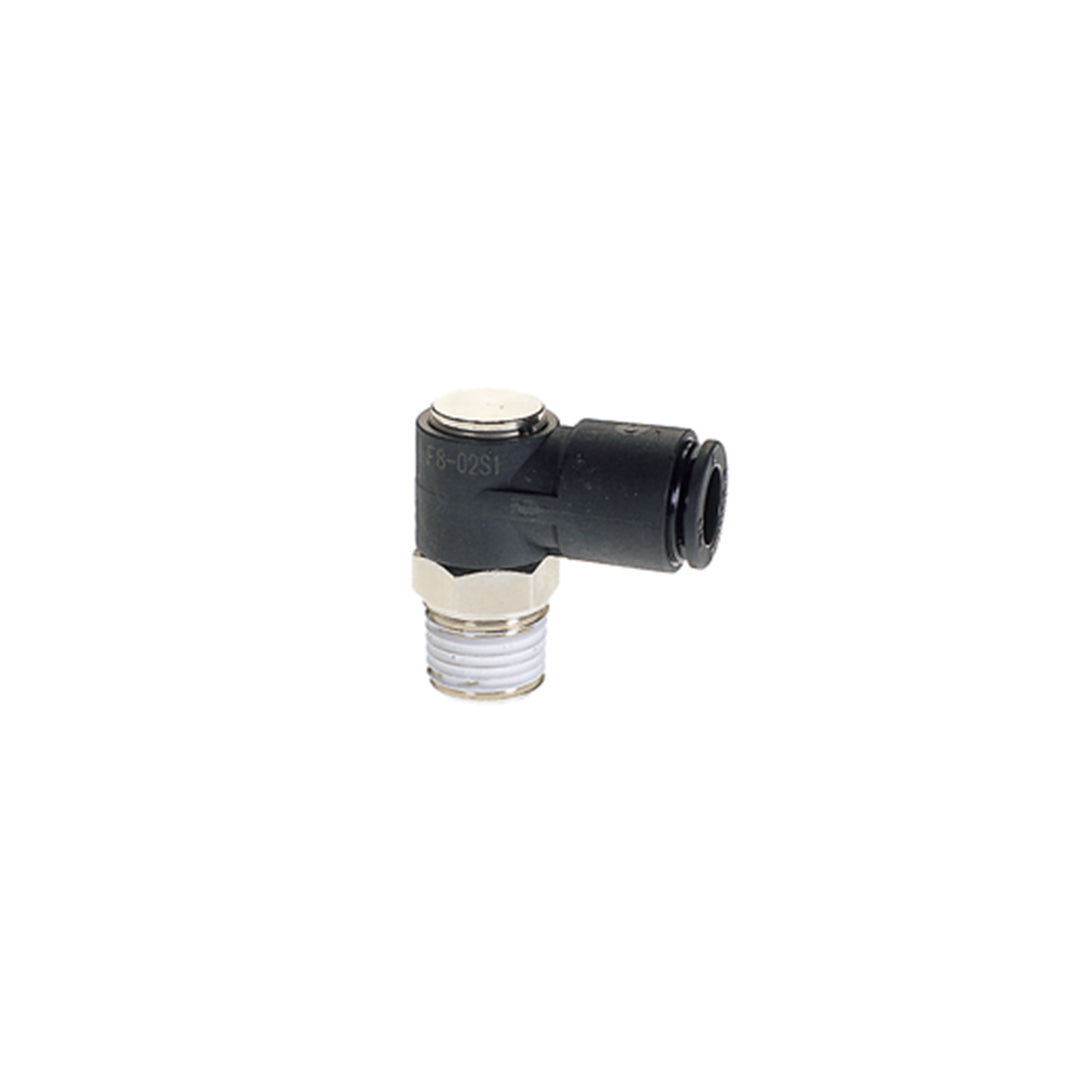

F8-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO

F8-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO นวัตกรรมการเชื่อมต่อท่อลมจากแบรนด์ Chiyoda ประเทศญี่ปุ่น สำหรับสายลมขนาด 8 มิลลิเมตรและเกลียว R1/8 ในรูปแบบแบนโจเดี่ยวที่ช่วยประหยัดพื้นที่ติดตั้งในแนวตั้งได้อย่างดีเยี่ยม โครงสร้างภายในประกอบด้วยชุดล็อกสายที่มีความยืดหยุ่นสูงและซีลยาง NBR คุณภาพเยี่ยมที่โอบรัดรอบท่อลมอย่างแนบสนิท ป้องกันการหลุดของสายเมื่อเกิดแรงกระชากหรือแรงดันกระแทก เกลียวติดตั้งมาพร้อมสารเคลือบกันรั่วที่ช่วยให้การประกอบเข้ากับโซลินอยด์วาล์วหรือกระบอกสูบทำได้รวดเร็วและปลอดภัย

คุณสมบัติ

• ข้อต่อฟิตติ้ง F8-01S1 รูปแบบแบนโจเดี่ยวสำหรับเสียบสายลม 8 มิลลิเมตร เข้ากับพอร์ตเกลียวเรียว R1/8 ขนาดกะทัดรัด
• ออกแบบให้ส่วนหัวโบลท์ R1/8 มีขนาดพอเหมาะไม่เบียดบังพอร์ตข้างเคียงเมื่อติดตั้งเรียงกันบนชุดวาล์วบล็อก
• ยึดเกาะสายลม 8 มม. ด้วยแรงต้านการดึงออกที่สูง รองรับการเคลื่อนไหวไปมาของรางกระดูกงูในเครื่องจักร CNC
• ใช้ได้ทั้งระบบลมอัดไร้น้ำมันและระบบที่มีการผสมละอองน้ำมันหล่อลื่นในสายการผลิต
• เคลือบน้ำยากันรั่วซึมสีขาวคุณภาพสูงที่เกลียวนอก R1/8 ช่วยประหยัดเวลาในการเตรียมชิ้นงานของช่างเทคนิค

ข้อมูลจำเพาะ

• สินค้าเลขรหัส F8-01S1 ข้อต่อสวมเร็วทรงแบนโจเดี่ยวสำหรับระบบท่อลม
• ขนาดช่องสวมสายลมออกแบบมาเฉพาะสำหรับท่อขนาด OD 8 มิลลิเมตร
• เกลียวเชื่อมต่อขนาด R1/8 (PT 1/8) มาตรฐานอุตสาหกรรมญี่ปุ่น
• ใช้กับตัวกลางประเภทลมและสุญญากาศที่แรงดันไม่เกิน 1.0 MPa และ -100 kPa
• ขอบเขตอุณหภูมิการใช้งานตั้งแต่ -5 องศาเซลเซียส ไปจนถึง +60 องศาเซลเซียส

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
24.8	28.9	8	14.0	R1/8	13.7	17.0 กรัม

ข้อมูลทางเทคนิค

• ลักษณะการใช้งาน: ข้อต่อลม Single Banjo สำหรับจุดเชื่อมต่อที่ต้องการประหยัดพื้นที่แนวตั้ง
• สเปกท่อลม: ใช้สวมกับสายลมขนาดภายนอก 8 มม. ด้วยระบบแหวนล็อกสแตนเลส
• ขนาดเกลียวติดตั้ง: เกลียวนอกเทเปอร์ R1/8 ขันยึดแน่นหนา
• แรงดันสูงสุดที่รับได้: 1.0 MPa สำหรับลมอัด และ -100 kPa สำหรับงานสุญญากาศ
• อุณหภูมิใช้งาน: รองรับการใช้งานที่อุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F8-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO Data Sheet
