F8-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE

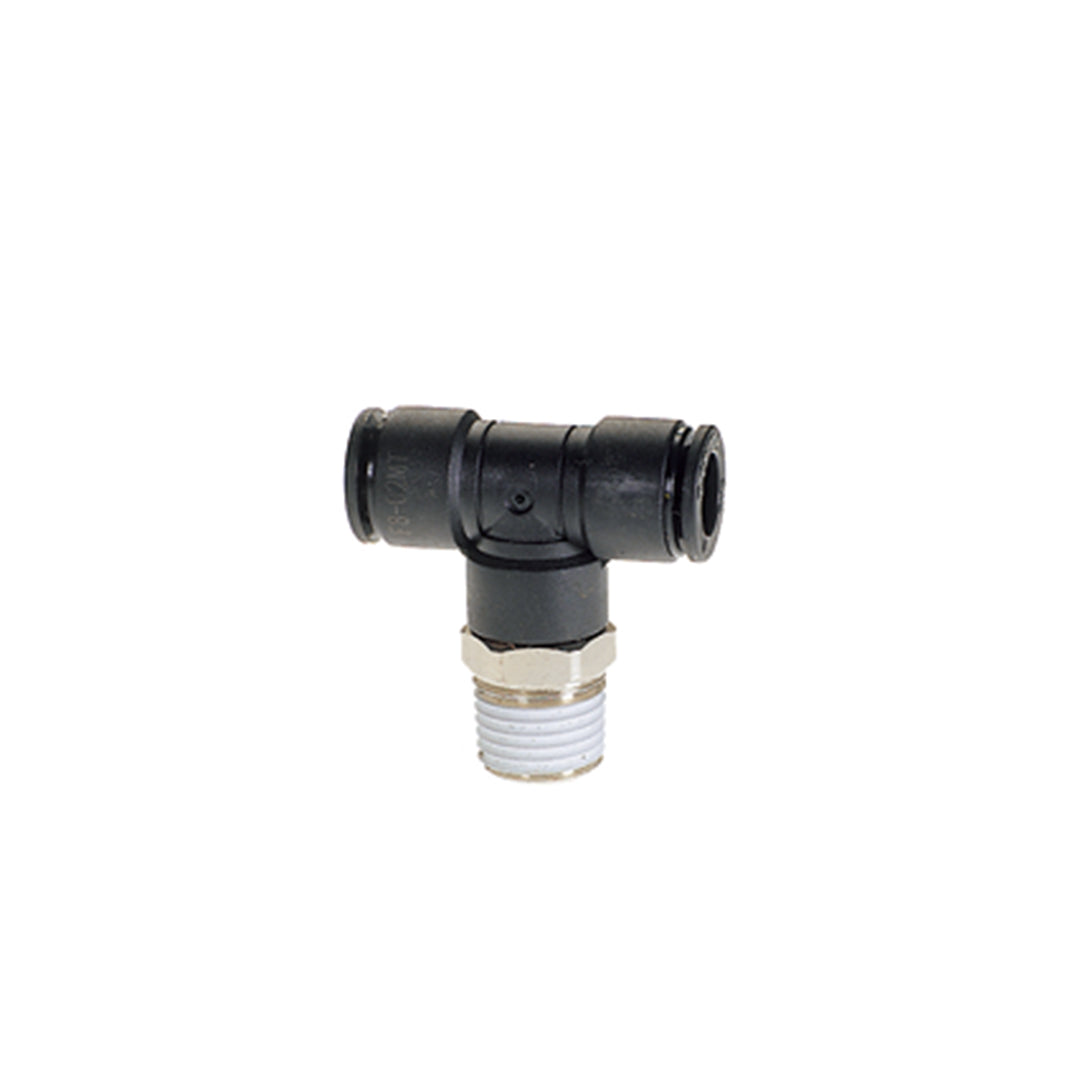

F8-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE ข้อต่อฟิตติ้งสามทางแยกสองฝั่งจากแบรนด์ Chiyoda สัญชาติญี่ปุ่น พัฒนาขึ้นสำหรับท่อลมขนาด 8 มิลลิเมตรและเกลียว R1/8 เพื่อการกระจายสัญญาณลมในพื้นที่จำกัดได้อย่างมีประสิทธิภาพ โครงสร้างตัว T ที่สมดุลช่วยให้การเสียบสายลมจากทั้งสองด้านมีความมั่นคงแข็งแรง กลไกภายในใช้เขี้ยวล็อกความแม่นยำสูงที่ยึดจับปลายท่อได้อย่างแน่นหนาแม้มีแรงดันลมเปลี่ยนแปลงบ่อยครั้ง พร้อมระบบซีลกันรั่วที่ช่วยให้วงจรนิวเมติกส์ทำงานได้อย่างราบรื่นและประหยัดพลังงาน

คุณสมบัติ

• ข้อต่อสามทางรูปตัว T รหัส F8-01MT เชื่อมต่อสายลมขนาด 8 มิลลิเมตร 2 ทิศทาง เข้ากับพอร์ตเกลียวนอก R1/8
• ช่วยเพิ่มช่องทางการต่อสายลม 8 มม. ออกด้านข้างทั้งสองฝั่งสำหรับวาล์วหรือกระบอกสูบที่มีพอร์ตขนาดเล็ก 1 หุน
• วงแหวนกดปลดล็อกสายที่ปลายทั้งสองด้านทำงานได้อย่างนุ่มนวล ถอดสาย 8 มม. ออกได้ง่ายแม้อยู่ในพื้นที่แคบ
• ทางเดินลมภายในได้รับการออกแบบให้ลดแรงต้านทานการไหล ช่วยให้ส่งสัญญาณลมไปทั้งสองฝั่งได้รวดเร็วเท่ากัน
• เกลียวนอก R1/8 เคลือบน้ำยากันซึมสีขาวมาพร้อมใช้งาน ช่วยลดเวลาในการประกอบและบำรุงรักษาเครื่องจักร

ข้อมูลจำเพาะ

• โมเดล F8-01MT ข้อต่อลมสามทาง Male Branch Tee สำหรับแยกวงจรท่อลม
• รองรับท่อลมที่มีขนาดเส้นผ่านศูนย์กลางภายนอก 8 มิลลิเมตร ทั้ง 2 ช่องทาง
• เกลียวเชื่อมต่อตรงกลางขนาด R1/8 (1 หุน) มาตรฐาน JIS B0203
• ทนแรงดันอากาศอัดได้สูงสุด 10 bar (1.0 MPa) และแรงดันลบ -750 mmHg
• ช่วงอุณหภูมิการทำงานที่เหมาะสมของข้อต่ออยู่ที่ -5°C ไปจนถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
17.8	8	14.0	22.5	R1/8	13.7	15.2 กรัม

ข้อมูลทางเทคนิค

• ลักษณะการใช้งาน: ข้อต่อลมสามทาง Male Branch Tee สำหรับแยกสายลมในระบบอัตโนมัติ
• สเปกท่อลม: ใช้สวมกับสายลมขนาดภายนอก 8 มม. ทั้ง 2 ด้าน
• ขนาดเกลียวติดตั้ง: เกลียวนอกเทเปอร์ R1/8 ขันยึดแน่นหนา
• แรงดันสูงสุดที่รับได้: 1.0 MPa สำหรับลมอัด และ -100 kPa สำหรับงานสุญญากาศ
• อุณหภูมิใช้งาน: รองรับการใช้งานที่อุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F8-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE Data Sheet
