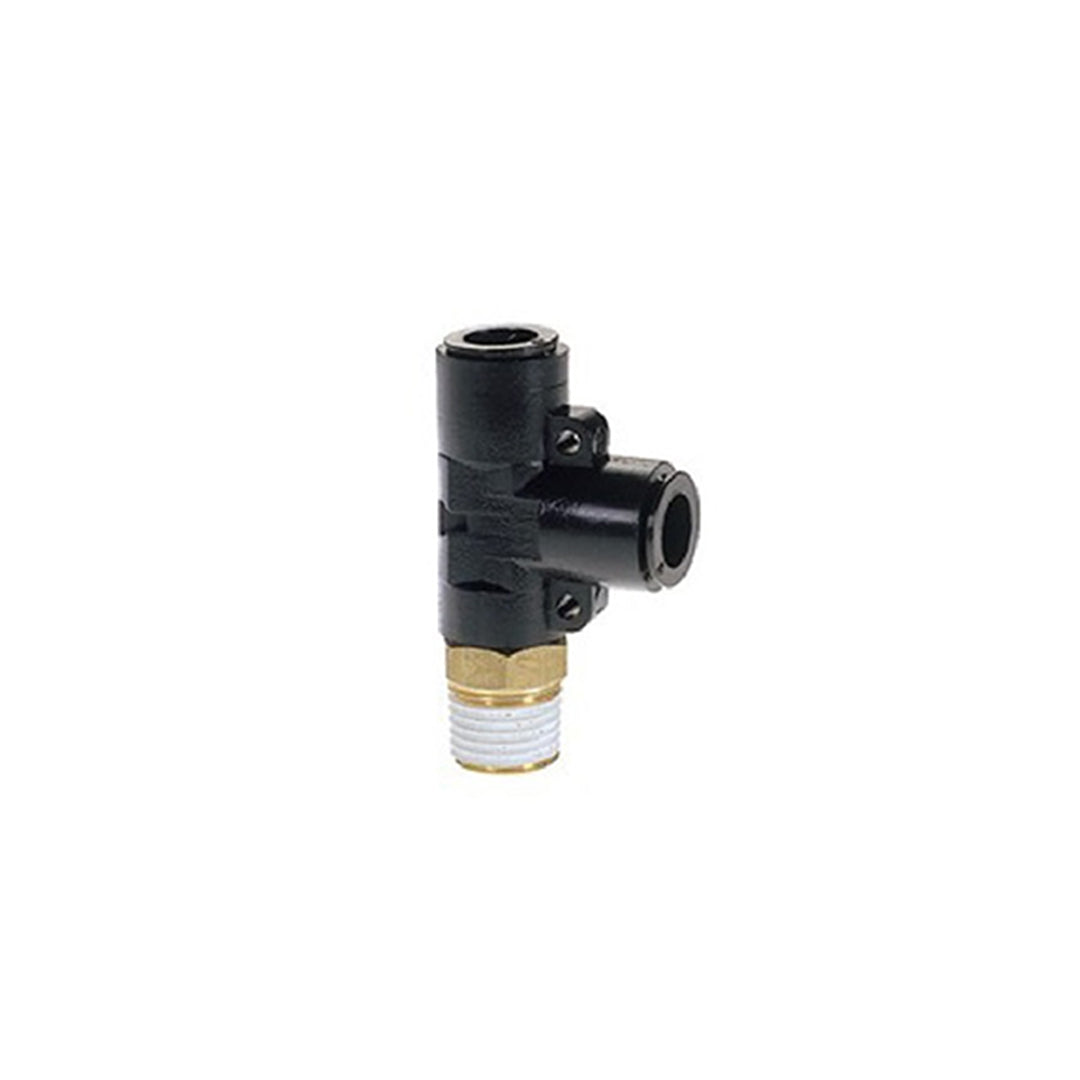

F6-03RT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE RUN TEE

F6-03RT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE RUN TEE โซลูชันการแยกสายลมที่คุ้มค่าและแม่นยำด้วยข้อต่อสามทางเกลียวนอกแนวตรงจาก Chiyoda สำหรับท่อลมขนาด 6 มิลลิเมตรและเกลียว R3/8 ช่วยให้การเชื่อมต่อจากพอร์ตเกลียวขนาดกลางไปสู่สายลมขนาดเล็กสองทิศทางทำได้ในชิ้นเดียว โครงสร้างแข็งแรงทนทานต่อแรงสั่นสะเทือนและการใช้งานต่อเนื่องในสายการผลิตอัตโนมัติ เกลียวโลหะผ่านการเคลือบสารป้องกันการรั่วซึมคุณภาพสูง ช่วยให้ขันติดตั้งได้ทันทีและป้องกันปัญหาแรงดันลมตกระหว่างการทำงานได้อย่างมั่นใจ

คุณสมบัติ

• ฟิตติ้งสามทางเรียง F6-03RT สำหรับแปลงพอร์ตเกลียวนอกขนาด R3/8 ให้แยกออกเป็นสายลมขนาด 6 มิลลิเมตร จำนวน 2 เส้น
• เหมาะสำหรับงานดึงลมจากพอร์ต 3 หุน ไปจ่ายให้กับอุปกรณ์ควบคุมย่อยหรือเกจวัดแรงดัน 2 จุดในทิศทางตั้งฉากกัน
• ลดการใช้ข้อต่อลดขนาดหลายชิ้น ช่วยให้จุดเชื่อมต่อมีความแข็งแรงและลดโอกาสการรั่วซึมตามข้อต่อ
• ปลอกกดปลดล็อกสายขนาด 6 มม. ทั้งสองด้านออกแบบให้กดง่าย ถอดสายออกได้รวดเร็วเมื่อต้องการเปลี่ยนทิศทางวงจร
• ฐานเกลียวทองเหลืองชุบนิกเกิลทนทานต่อการเกิดอ็อกไซด์และการกัดกร่อนในสภาพแวดล้อมการทำงานที่สมบุกสมบัน

ข้อมูลจำเพาะ

• ข้อต่อฟิตติ้ง Chiyoda รหัส F6-03RT ทรง Male Run Tee สามทางแยกสายลม
• ช่องเสียบสายทั้ง 2 ด้านรองรับท่อลมขนาดเส้นผ่านศูนย์กลางภายนอก 6 มิลลิเมตร
• พอร์ตเกลียวนอกขนาด R3/8 (3 หุน) แข็งแรงทนทานต่อการขันยึด
• พิกัดแรงดันใช้งานสำหรับอากาศอัด 0 ถึง 1.0 MPa และสุญญากาศ -100 kPa
• รองรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
15.8	6	12.0	23.1	R3/8	12.5	31.8 กรัม

ข้อมูลทางเทคนิค

• ประเภทฟิตติ้ง: ข้อต่อสามทาง Male Run Tee สำหรับแยกสายลม 6 มม. จากพอร์ต 3 หุน
• ขนาดสายลม: ช่องเสียบสายลมระบบวันทัชขนาด OD 6 มม. ทั้ง 2 ด้าน
• ขนาดเกลียวตัวผู้: เกลียวเทเปอร์ R3/8 พร้อมเคลือบซีลกันรั่ว
• ความทนทานต่อแรงดัน: ใช้งานที่แรงดันลมอัดไม่เกิน 1.0 MPa
• ขอบเขตอุณหภูมิ: ทำงานได้อย่างมีเสถียรภาพในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F6-03RT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE RUN TEE Data Sheet
