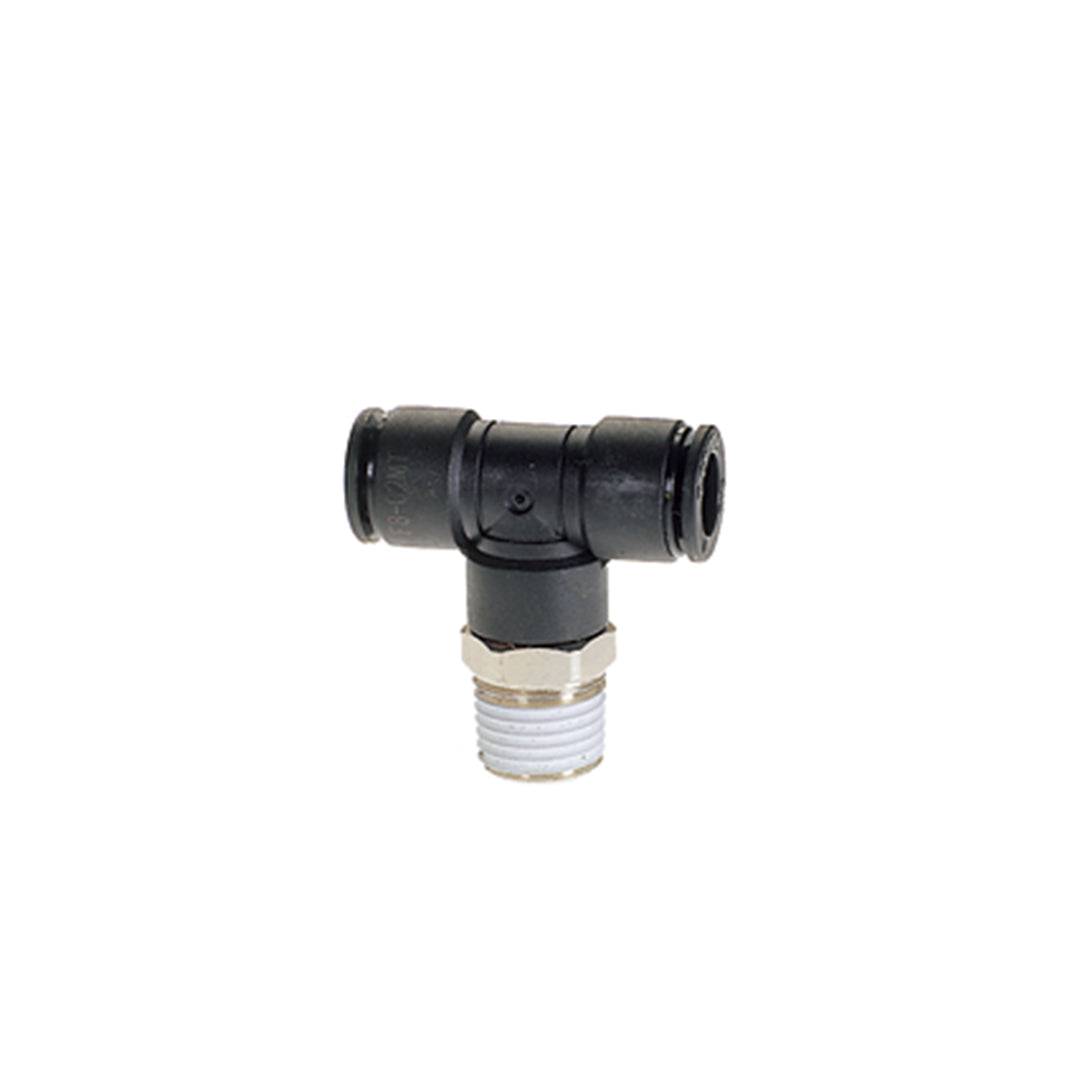

F6-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE

F6-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE โซลูชันการแยกสายลมขนาด 6 มิลลิเมตรออกจากพอร์ตเกลียวขนาด R3/8 ด้วยข้อต่อสามทางรูปตัว T จากแบรนด์ Chiyoda ประเทศญี่ปุ่น ช่วยให้ช่างเทคนิคสามารถกระจายลมจากพอร์ตขนาดกลางไปสู่สายลมขนาดเล็กสองเส้นในแนวตั้งฉากได้โดยตรงโดยไม่ต้องต่อพ่วงข้อต่อลดขนาด ตัวเรือนมีความทนทานสูงต่อสภาพแวดล้อมในโรงงานอุตสาหกรรม มาพร้อมเกลียวที่เคลือบสารกันรั่วซึมอย่างดีและระบบวันทัชที่ช่วยให้การเสียบหรือถอดสายลมทำได้ง่ายดายและปลอดภัย

คุณสมบัติ

• ฟิตติ้งสามทางแยกกิ่ง F6-03MT สำหรับแปลงพอร์ตเกลียวนอกขนาด R3/8 ให้แยกออกเป็นสายลมขนาด 6 มิลลิเมตร ซ้ายและขวา
• เหมาะสำหรับงานดึงลมจากพอร์ตขนาด 3 หุน เพื่อจ่ายออกไปยังวงจรควบคุมขนาดเล็กที่ใช้สาย 6 มม. สองทิศทางตรงข้ามกัน
• ช่วยลดความซับซ้อนของการใช้ข้อต่อลดขนาดหลายชั้น ทำให้จุดเชื่อมต่อกะทัดรัดและลดโอกาสการรั่วไหล
• ฐานเกลียวทองเหลืองชุบนิกเกิลมีความแข็งแรงสูง ขันเข้ากับพอร์ตเกลียวใน R3/8 ได้อย่างมั่นคงและทนทาน
• ซีลยาง NBR ภายในโอบกระชับสาย 6 มม. ได้อย่างดีเยี่ยม ป้องกันลมรั่วซึมแม้ใช้งานต่อเนื่องยาวนาน

ข้อมูลจำเพาะ

• ข้อต่อฟิตติ้ง Chiyoda รหัส F6-03MT ทรงสามทางตัวทีเกลียวกลาง (Male Branch Tee)
• ช่องเสียบสายแบบสวมเร็ว 2 ฝั่ง รองรับท่อลมขนาด OD 6 มิลลิเมตร
• พอร์ตเกลียวนอกขนาด R3/8 (3 หุน) แข็งแรงด้วยฐานทองเหลืองชุบนิกเกิล
• พิกัดแรงดันใช้งานสูงสุด 1.0 MPa (10 kgf/cm²) และรองรับระบบสุญญากาศ
• ทนต่ออุณหภูมิแวดล้อมและอุณหภูมิลมตั้งแต่ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
15.8	6	17.0	23.1	R3/8	12.5	31.8 กรัม

ข้อมูลทางเทคนิค

• ประเภทฟิตติ้ง: ข้อต่อสามทางตัวทีเกลียวกลาง เชื่อมต่อท่อลม 6 มม. เข้ากับพอร์ต 3 หุน
• ขนาดสายลม: รองรับท่อลมขนาด OD 6 มม. จำนวน 2 ช่องเสียบ
• ขนาดเกลียวตัวผู้: เกลียวเทเปอร์ R3/8 (PT 3/8) พร้อมซีลกันรั่ว
• ความทนทานต่อแรงดัน: ใช้งานที่แรงดันลมอัดไม่เกิน 1.0 MPa และสุญญากาศ -100 kPa
• ขอบเขตอุณหภูมิ: ทำงานได้อย่างมีประสิทธิภาพในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F6-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE Data Sheet
