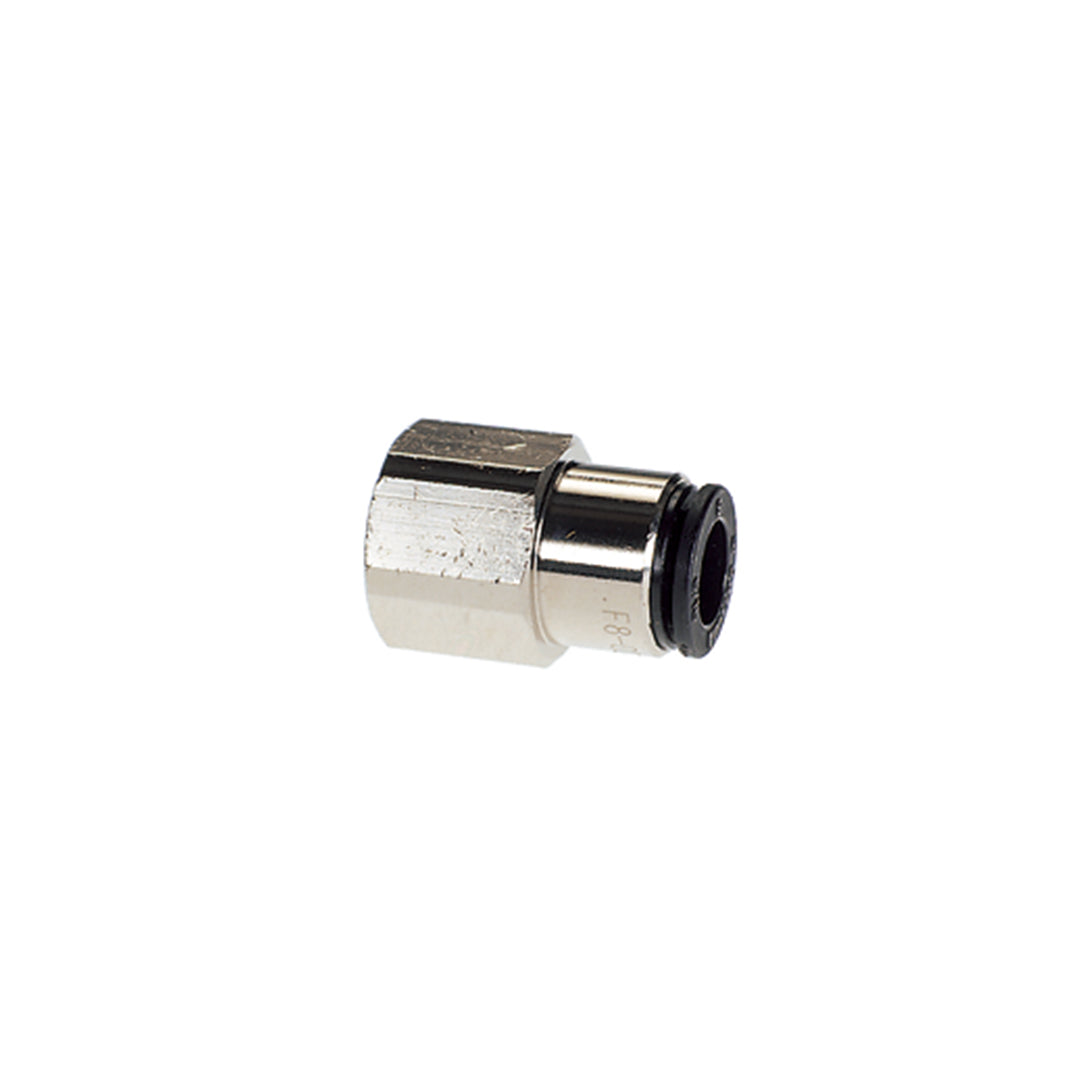

F6-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR

F6-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR โซลูชันการแปลงขนาดจุดเชื่อมต่อในระบบลมด้วยข้อต่อตรงเกลียวในจากแบรนด์ Chiyoda สำหรับท่อลมขนาด 6 มิลลิเมตรและเกลียวในขนาด Rc3/8 ช่วยให้สามารถต่อท่อลมขนาดเล็กเข้ากับอุปกรณ์เกลียวนอกขนาดกลางได้โดยตรงโดยไม่ต้องพึ่งพาข้อต่อลดขนาดหลายชิ้น โครงสร้างภายในออกแบบตามหลักอากาศพลศาสตร์เพื่อลดการต้านทานของลม มาพร้อมระบบล็อกสายที่แข็งแรงและซีลยางกันรั่วมาตรฐานญี่ปุ่น ช่วยสร้างความมั่นใจในความเสถียรของระบบนิวเมติกส์ในระยะยาว

คุณสมบัติ

• ฟิตติ้งตรงเกลียวในรหัส F6-03F ทำหน้าที่แปลงเกลียวนอกขนาด Rc3/8 ให้เชื่อมต่อกับสายลมขนาดเล็ก 6 มิลลิเมตร
• ลดขั้นตอนการต่ออแดปเตอร์หลายชั้นเมื่อต้องการดึงลมจากหัวจ่าย 3 หุน ไปเข้าวงจรควบคุมย่อยที่ใช้สาย 6 มม.
• ตัวเรือนโลหะมีความแข็งแกร่งสูง ทนทานต่อแรงดึงรั้งและแรงกระแทกภายนอกในพื้นที่ปฏิบัติงานจริง
• ชุดล็อกสายขนาด 6 มม. ยึดจับท่อได้แน่นหนาแม้ใช้ท่อไนลอนที่มีความแข็งผิวสูง
• เกลียวใน Rc3/8 ได้มาตรฐานสากล สามารถขันเข้ากับเกลียวนอก R3/8 หรือ PT3/8 ได้อย่างพอดีและแน่นสนิท

ข้อมูลจำเพาะ

• โมเดล F6-03F ข้อต่อตรงเกลียวในสำหรับแปลงพอร์ตเกลียวเข้ากับสายลมขนาดเล็ก
• รองรับท่อลมที่มีขนาดเส้นผ่านศูนย์กลางภายนอก (OD) 6 มิลลิเมตร
• ขนาดเกลียวใน Rc3/8 (PT 3/8) กลึงเกลียวละเอียดได้มาตรฐาน JIS
• ใช้งานได้กับแรงดันลมสูงสุด 1.0 MPa และแรงดันสุญญากาศที่ -100 kPa
• ซีลยาง NBR คุณภาพสูงร่วมกับบอดี้ทองเหลืองชุบนิกเกิล ทนอุณหภูมิ -5°C ถึง +60°C

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
25.8	13.5	6	21.0	Rc3/8	12.5	33.5 กรัม

ข้อมูลทางเทคนิค

• ประเภทฟิตติ้ง: ข้อต่อตรง Female Connector ลดขนาดจากเกลียวใน 3 หุน เป็นท่อลม 6 มม.
• ขนาดสายลม: รองรับท่อลมขนาด OD 6 มม.
• ขนาดเกลียวตัวเมีย: เกลียวใน Rc3/8 ชุบนิกเกิลกันสนิม
• ความทนทานต่อแรงดัน: รับแรงดันลมอัดสูงสุดได้ 1.0 MPa
• ขอบเขตอุณหภูมิ: ทนอุณหภูมิการใช้งานตั้งแต่ -5 ถึง 60 °C

เอกสารข้อมูล

F6-03F ข้อต่อฟิตติ้ง Chiyoda Thread Rc3/8 FEMALE CONNECTOR Data Sheet
