F4-M5S1 ข้อต่อฟิตติ้ง Chiyoda Thread M5 SINGLE BANJO

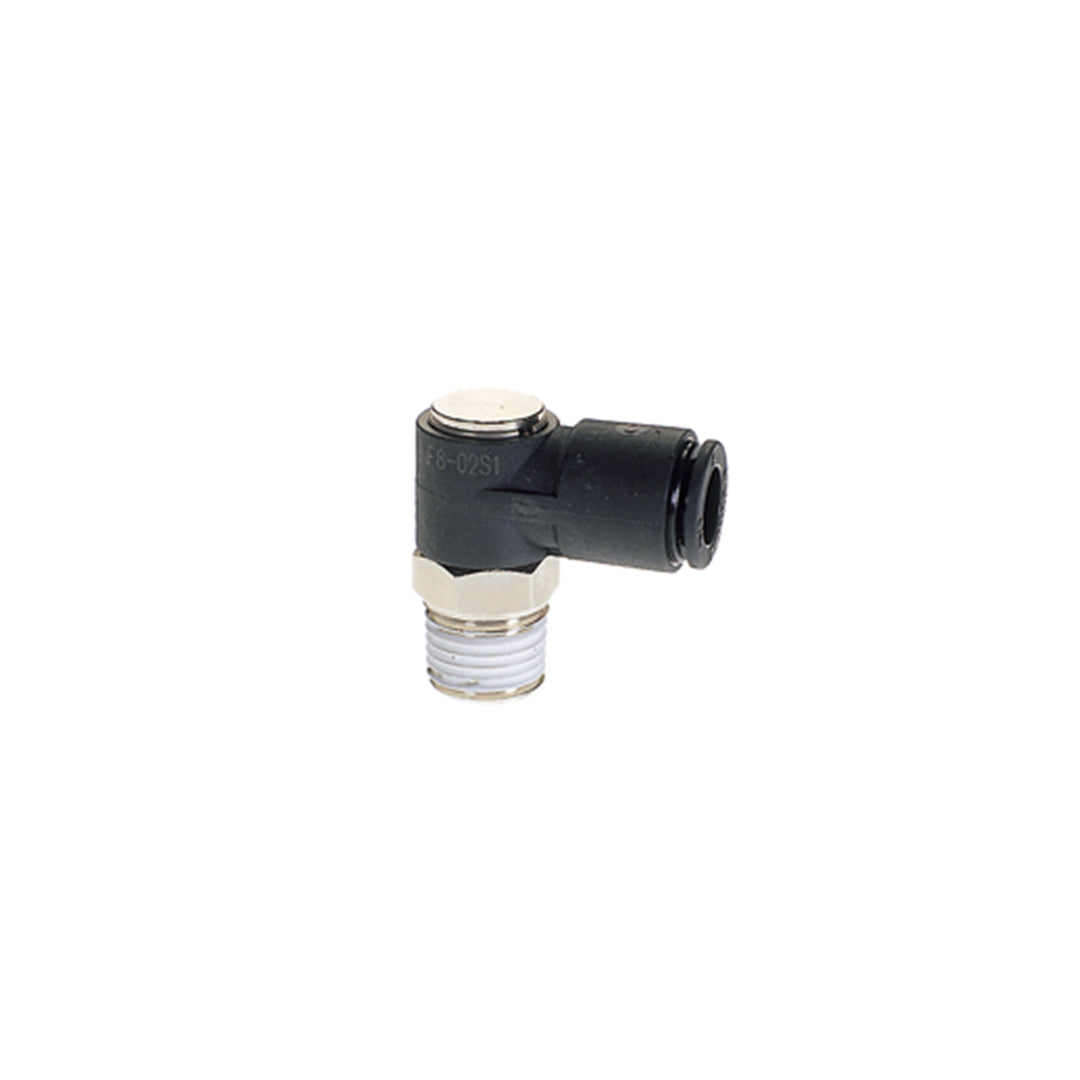

F4-M5S1 ข้อต่อฟิตติ้ง Chiyoda Thread M5 SINGLE BANJO ฟิตติ้งนิวเมติกส์ขนาดจิ๋วทรงแบนโจเดี่ยวจากแบรนด์ Chiyoda ประเทศญี่ปุ่น พัฒนาขึ้นสำหรับท่อลมขนาด 4 มิลลิเมตรและเกลียว M5 เพื่อการใช้งานในพื้นที่จำกัดเป็นพิเศษ เช่น แขนกลขนาดเล็กหรือชุดหัวจับชิ้นงานอัตโนมัติ โครงสร้างแบนโจช่วยให้หักมุมสายลมออกด้านข้างได้อย่างแนบเนียนโดยไม่ทำให้สายพับงอ มาพร้อมปะเก็นซีลที่ฐานเกลียว M5 ช่วยให้ขันติดตั้งได้แน่นสนิทและป้องกันอากาศรั่วไหลได้อย่างมีประสิทธิภาพ สะท้อนคุณภาพความประณีตตามแบบฉบับวิศวกรรมญี่ปุ่น

คุณสมบัติ

• ฟิตติ้งแบนโจเดี่ยวขนาดเล็กพิเศษรหัส F4-M5S1 รองรับสายลม 4 มิลลิเมตร และเกลียวเมตริก M5x0.8
• เป็นโซลูชันที่สมบูรณ์แบบสำหรับกระบอกลมจิ๋วและหัวจับสุญญากาศในอุตสาหกรรมเซมิคอนดักเตอร์และอิเล็กทรอนิกส์
• ปรับมุมการออกของสายลม 4 มม. ให้หลบสิ่งกีดขวางในชุดหัวพิกแอนด์เพลส (Pick and Place) ได้อย่างแม่นยำ
• ติดตั้งพร้อมปะเก็นซีลเกลียว M5 ในตัว ช่วยให้ขันยึดเข้ากับพอร์ตอะลูมิเนียมหรือสแตนเลสได้แน่นโดยไม่ต้องใช้กาวทากันซึม
• มีน้ำหนักเบาเป็นพิเศษ ไม่เพิ่มแรงเฉื่อยให้กับชุดเคลื่อนที่ความเร็วสูงในระบบออโตเมชัน

ข้อมูลจำเพาะ

• รหัสสินค้า F4-M5S1 ข้อต่อสวมเร็ว Single Banjo ขนาดเล็กพิเศษสำหรับพื้นที่แคบ
• ขนาดรูเสียบสายลมรองรับท่อ OD 4 มิลลิเมตร ยึดเกาะสายแน่นหนา
• เกลียวติดตั้งแบบเมตริก M5x0.8 เหมาะสำหรับกระบอกลมขนาดเล็กและมินิวาล์ว
• แรงดันใช้งานสูงสุด 10 bar (1.0 MPa) สำหรับตัวกลางประเภทอากาศอัด
• โครงสร้างประกอบด้วยเรซิน PBT เกรด UL94V-0 ซีลยาง NBR และแกนทองเหลืองชุบนิกเกิล

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
20.7	20.8	4	10.0	M5 x 0.8	12.0	7.7 กรัม

ข้อมูลทางเทคนิค

• โครงสร้างผลิตภัณฑ์: ข้อต่อแบนโจเดี่ยวขนาดจิ๋วสำหรับกระบอกลมและวาล์วขนาดเล็ก
• สเปกสายลม: ใช้กับท่อลมขนาดเส้นผ่านศูนย์กลางภายนอก 4 มม.
• มาตรฐานเกลียวติดตั้ง: เกลียวตัวผู้ M5x0.8 พร้อมซีลปะเก็นในตัว
• ความสามารถรับแรงดัน: ทนแรงดันสูงสุด 1.0 MPa และดูดสุญญากาศได้ -100 kPa
• ช่วงอุณหภูมิการทำงาน: รองรับอุณหภูมิระหว่าง -5°C ถึง 60°C

เอกสารข้อมูล

F4-M5S1 ข้อต่อฟิตติ้ง Chiyoda Thread M5 SINGLE BANJO Data Sheet
