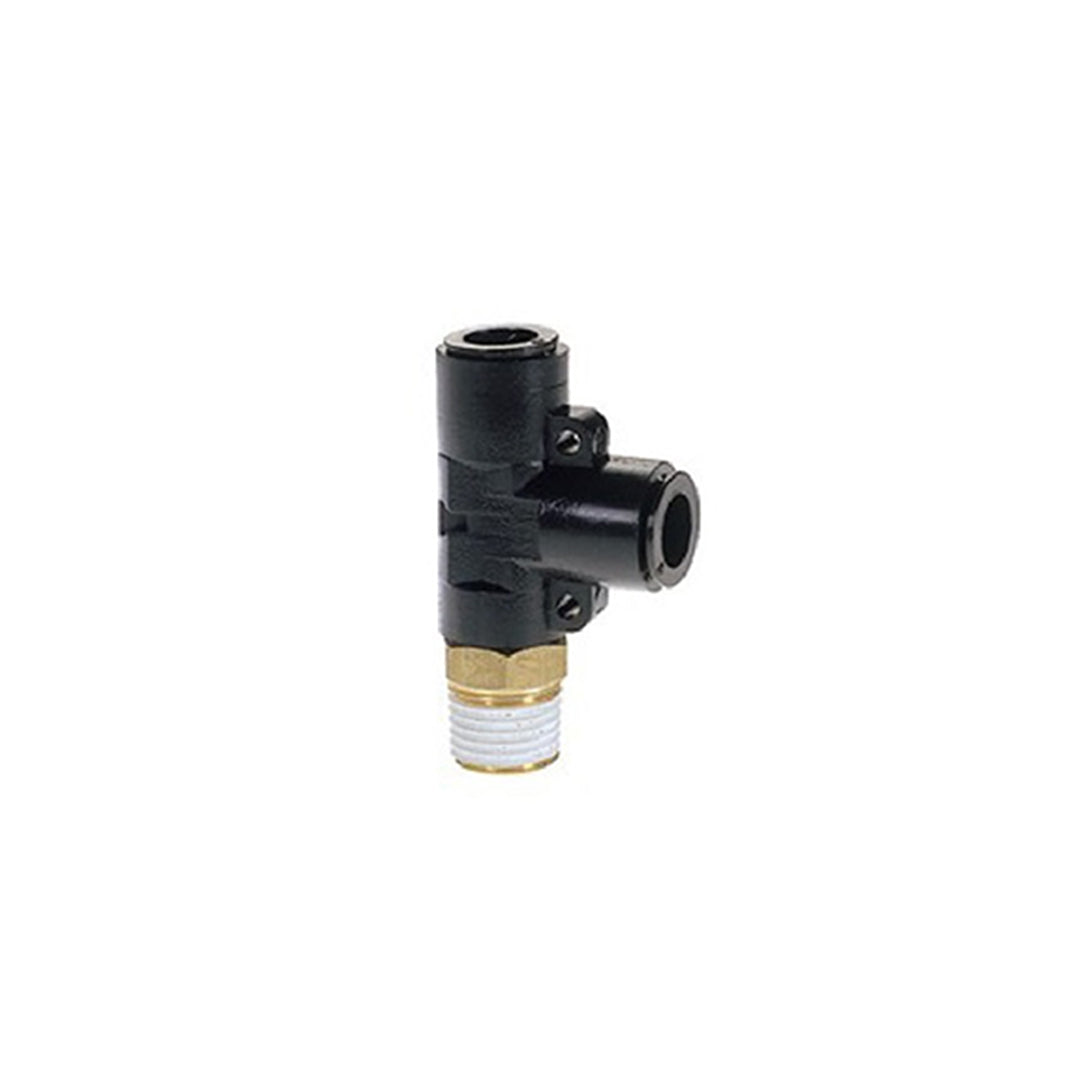

F4-02RT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE RUN TEE

F4-02RT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE RUN TEE ข้อต่อฟิตติ้งสามทางแบบ MALE RUN TEE จากแบรนด์ชั้นนำ Chiyoda ที่ช่วยเชื่อมต่อสายลมขนาดเล็ก 4 มิลลิเมตรจำนวนสองเส้นเข้ากับพอร์ตเกลียวขนาด R1/4 ได้อย่างมั่นคง ช่วยลดขั้นตอนการใช้อะแดปเตอร์แปลงขนาดและช่วยให้การเดินท่อลมแยกสายในแนวตั้งและแนวนอนมีความเรียบร้อย มาตรฐานการผลิตจากญี่ปุ่นรับประกันความแน่นหนาของชุดเขี้ยวล็อกสแตนเลสและโอริงภายใน พร้อมสารเคลือบกันรั่วที่เกลียวซึ่งช่วยให้การติดตั้งเข้ากับวาล์วควบคุมทำได้รวดเร็วและปลอดภัย

คุณสมบัติ

• ข้อต่อฟิตติ้งสามทางเรียง F4-02RT สำหรับเสียบสายลมขนาดเล็ก 4 มิลลิเมตร 2 ช่องทาง เข้ากับเกลียวนอก R1/4
• ใช้สำหรับแยกสายสัญญาณลมขนาด 4 มม. สองเส้นออกจากพอร์ตขนาด 2 หุน ในแนวตรงและแนวมุมฉาก 90 องศา
• ช่วยประหยัดพื้นที่รอบพอร์ต R1/4 และทำให้การเดินสายลมขนาดเล็กดูเป็นระเบียบเรียบร้อยยิ่งขึ้น
• ชุดล็อกสาย 4 มม. มีความละเอียดสูง จับยึดสายได้แน่นโดยไม่ทำให้ปลายสายบี้แบนหรือเสียรูป
• ฐานเกลียวทองเหลืองชุบนิกเกิลพร้อมสารเคลือบกันซึม ช่วยให้ติดตั้งเข้ากับพอร์ตเครื่องจักรได้มั่นคงและไม่รั่วไหล

ข้อมูลจำเพาะ

• รหัสโมเดล F4-02RT ข้อต่อฟิตติ้งสามทาง Male Run Tee สำหรับสายลมขนาดเล็ก
• ช่องสวมสายลมทั้ง 2 ช่องรองรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 4 มิลลิเมตร
• เกลียวนอกขนาด R1/4 (2 หุน) เคลือบสารกันรั่วซึมสำหรับต่อเข้าพอร์ตอุปกรณ์
• รองรับแรงดันลมสูงสุด 10 bar (1.0 MPa) และแรงดันสุญญากาศ -100 kPa
• ทำงานได้อย่างเสถียรในสภาวะอุณหภูมิตั้งแต่ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
14.8	4	10.0	20.5	R1/4	12.0	19.6 กรัม

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ฟิตติ้งสามทาง Male Run Tee แปลงพอร์ต R1/4 เป็นสายลมขนาดเล็ก 2 ทาง
• ขนาดสายลม: รองรับท่อลมขนาด OD 4 มม. ทั้งสองฝั่ง
• สเปกเกลียว: เกลียวนอกเทเปอร์ R1/4 เคลือบสารกันรั่วซึม
• ระดับแรงดันที่รองรับ: แรงดันใช้งานสูงสุด 1.0 MPa และสุญญากาศ -100 kPa
• อุณหภูมิใช้งาน: ทนอุณหภูมิได้ในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F4-02RT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE RUN TEE Data Sheet
