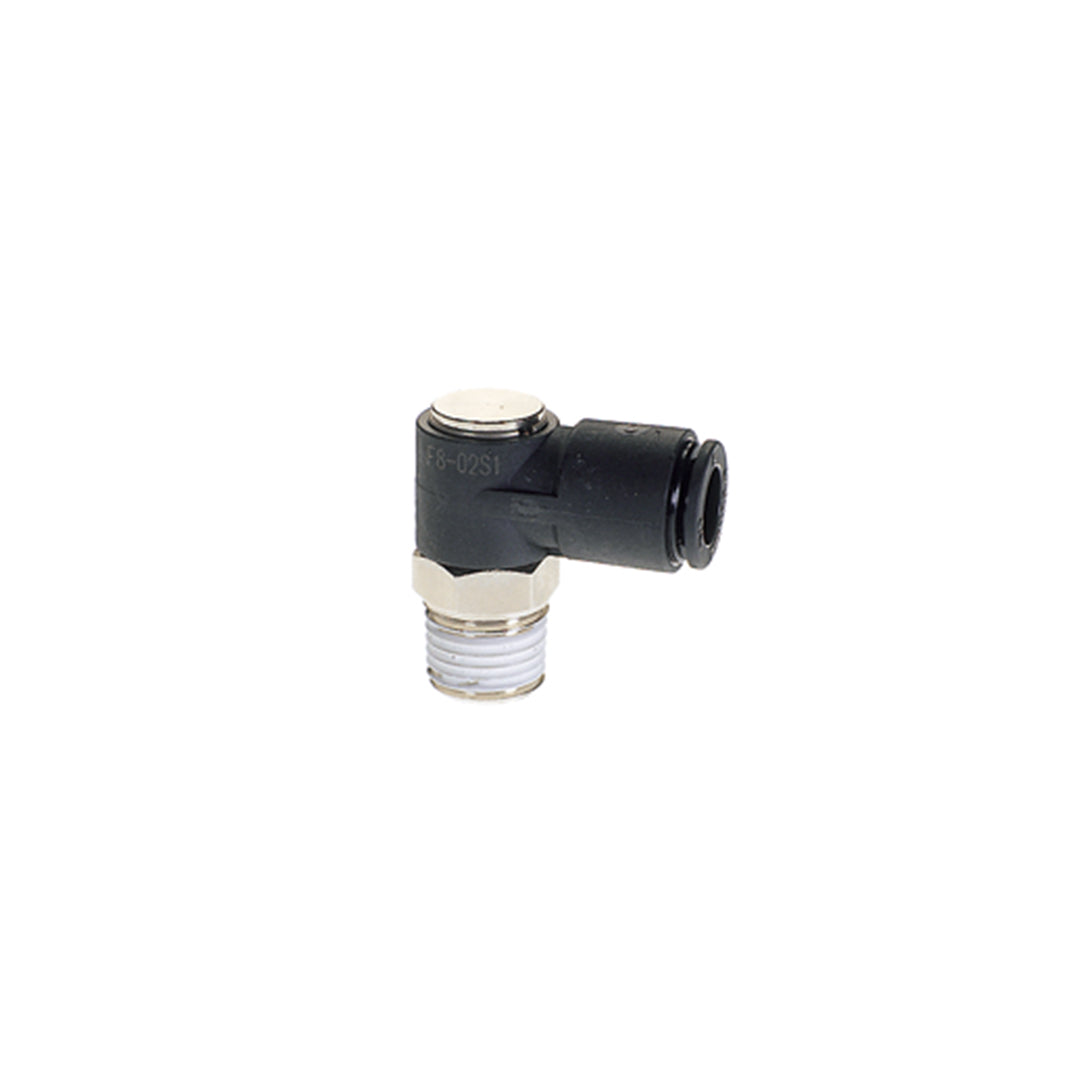

F4-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO

F4-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO ข้อต่อลมแบบแบนโจเดี่ยวจากแบรนด์ Chiyoda ที่ออกแบบมาเพื่องานเดินท่อลมขนาด 4 มิลลิเมตรเข้ากับพอร์ตเกลียว R1/8 โดยเฉพาะ โดดเด่นด้วยรูปทรงที่เพรียวบางช่วยลดความสูงในการติดตั้งเหนือตัวกระบอกสูบลมหรืออุปกรณ์ตรวจจับแรงดัน กลไกภายในใช้เขี้ยวล็อกสแตนเลสคุณภาพสูงที่ยึดจับปลายสายลมได้อย่างมั่นคงพร้อมโอริงที่ทนต่อการเสื่อมสภาพ ช่วยให้ระบบนิวเมติกส์ทำงานได้อย่างต่อเนื่องไร้กังวลเรื่องลมรั่ว และสามารถถอดสายออกได้ง่ายด้วยการกดวงแหวนเพียงครั้งเดียว

คุณสมบัติ

• ข้อต่อฟิตติ้ง F4-01S1 รูปแบบแบนโจเดี่ยวสำหรับสายลมขนาดเล็ก 4 มิลลิเมตร และเกลียวนอกมาตรฐาน R1/8
• ออกแบบมาเพื่อลดขนาดพื้นที่ติดตั้งบริเวณหัวกระบอกลมขนาดเล็กและวาล์วควบคุมทิศทางขนาดกะทัดรัด
• วงแหวนกดปลดล็อกขนาด 4 มม. ตอบสนองต่อการกดได้ดี ถอดสายออกได้ง่ายแม้ใช้ปลายไขควงขนาดเล็กช่วยกดในที่แคบ
• เกลียวนอก R1/8 เคลือบสารป้องกันการรั่วซึมพร้อมใช้งานทันที ลดขั้นตอนและเวลาในการประกอบเครื่องจักร
• ซีลยาง NBR คุณภาพสูงทนทานต่อการเสียดสีและการเสื่อมสภาพจากการใช้งานต่อเนื่องยาวนาน

ข้อมูลจำเพาะ

• รุ่น F4-01S1 ข้อต่อฟิตติ้งแบนโจเดี่ยว Chiyoda สำหรับงานเดินท่อลมความแม่นยำสูง
• รองรับการสวมท่อโพลียูรีเทนและไนลอนขนาดเส้นผ่านศูนย์กลางนอก 4 มม.
• พอร์ตเกลียวนอกขนาด R1/8 มาตรฐานเทเปอร์พร้อมเคลือบสารกันรั่วซึม
• พิกัดแรงดันใช้งานสำหรับลม 0 ถึง 1.0 MPa และสุญญากาศ -100 kPa
• ทำงานได้ดีในอุณหภูมิระหว่าง -5 องศาเซลเซียส ถึง +60 องศาเซลเซียส

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
20.7	24.8	4	10.0	R1/8	12.0	9.7 กรัม

ข้อมูลทางเทคนิค

• รูปแบบฟิตติ้ง: ข้อต่อลมทรงแบนโจเดี่ยวเสียบสายรวดเร็วแบบ One-Touch
• ขนาดท่อลมที่รองรับ: ท่อลมโพลียูรีเทนหรือไนลอนขนาด OD 4 มม.
• พอร์ตเกลียว: เกลียวนอกขนาด R1/8 (PT 1/8)
• ขีดจำกัดแรงดัน: รองรับแรงดันลมอัดได้ถึง 1.0 MPa ในระบบควบคุมอัตโนมัติ
• เกณฑ์อุณหภูมิ: ใช้งานได้ที่อุณหภูมิ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F4-01S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 SINGLE BANJO Data Sheet
