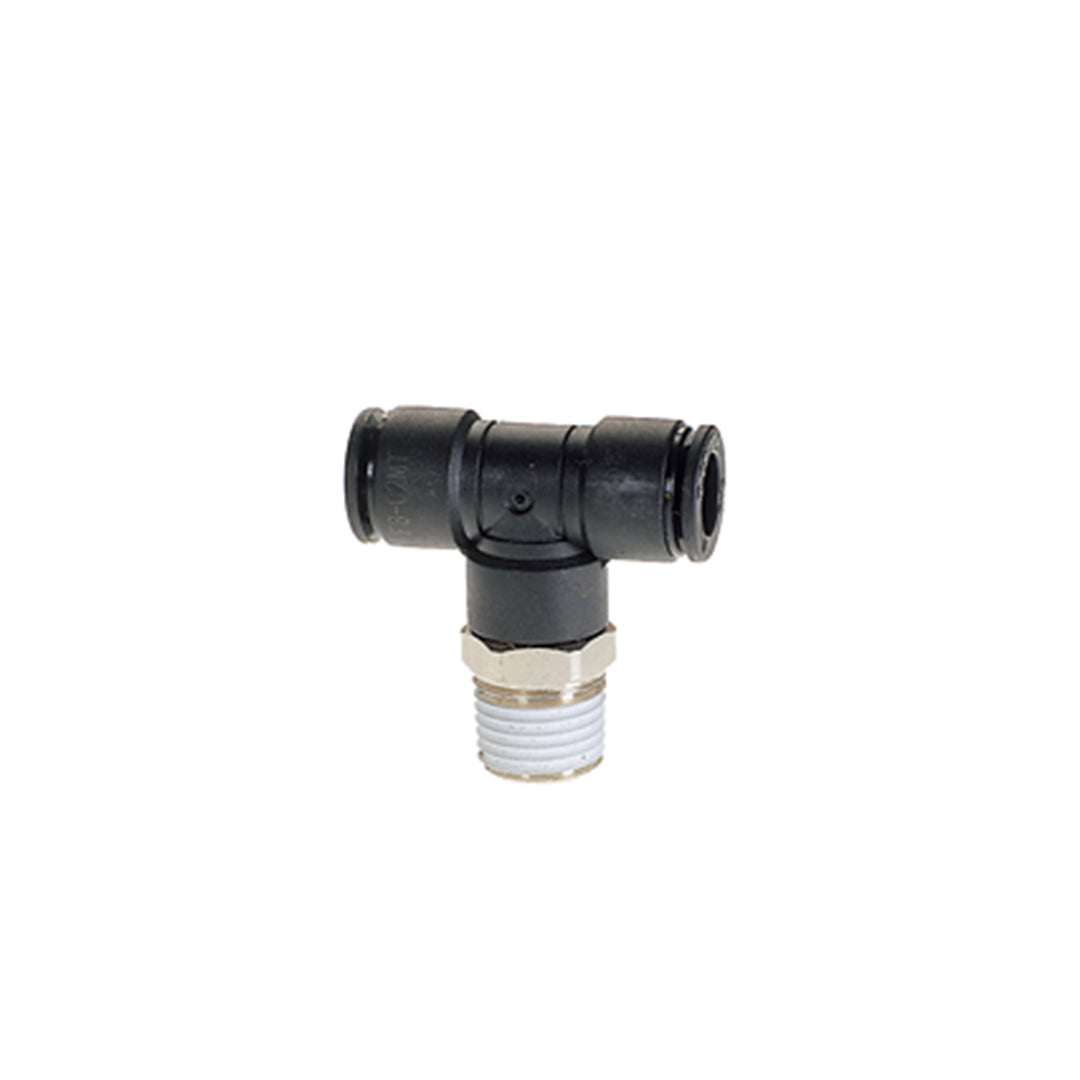

F12-04MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE BRANCH TEE

F12-04MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE BRANCH TEE ข้อต่อสามทางเกลียวนอกแยกสองฝั่งรูปตัว T จากแบรนด์ Chiyoda สัญชาติญี่ปุ่น ออกแบบมาเพื่อกระจายมวลอากาศจากพอร์ตเกลียว R1/2 ไปยังสายลมขนาดใหญ่ 12 มิลลิเมตรทั้งด้านซ้ายและด้านขวาอย่างสมดุล ตัวเรือนผลิตจากวัสดุวิศวกรรมความแข็งแรงสูงที่ทนทานต่อแรงดันลมและแรงสั่นสะเทือนในโรงงาน เกลียวติดตั้งเคลือบสารป้องกันการรั่วซึมมาพร้อมใช้งานและสามารถหมุนปรับแนวแขนตัว T ได้ 360 องศา ช่วยให้การเดินท่อเมนจ่ายลมแยกเข้าสู่เครื่องจักรสองฝั่งทำได้อย่างราบรื่น

คุณสมบัติ

• ข้อต่อสามทางแยกกิ่งรูปตัว T (Male Branch Tee) รหัส F12-04MT รองรับสายลม 12 มิลลิเมตร 2 ด้าน โดยมีเกลียวนอก R1/2 อยู่ตรงกลาง
• ออกแบบให้แยกสายลมขนาดใหญ่ 12 มม. ออกไปทางซ้ายและขวาในมุม 90 องศาจากแกนเกลียว 4 หุน อย่างสมมาตร
• เหมาะสำหรับติดตั้งที่จุดกึ่งกลางของระบบท่อเมนย่อยเพื่อกระจายลมอัดปริมาณมากไปเลี้ยงเครื่องจักรสองฝั่งพร้อมกัน
• บอดี้เรซิน PBT แข็งแรงพิเศษสามารถหมุนจัดแนวแขนทั้งสองข้างให้ขนานกับโครงสร้างเครื่องจักรได้หลังขันแน่น
• เกลียว R1/2 เคลือบสารกันซึมคุณภาพสูงจากโรงงาน ป้องกันลมรั่วตามร่องเกลียวภายใต้แรงดันใช้งานสูงสุด 1.0 MPa

ข้อมูลจำเพาะ

• รหัสรุ่น F12-04MT ข้อต่อสามทางเกลียวนอกแนวตั้งฉาก (Male Branch Tee) แบรนด์ Chiyoda
• มีช่องสวมสายลมซ้าย-ขวา 2 ช่อง รองรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก 12 มิลลิเมตร
• พอร์ตเกลียวนอกอยู่ตรงกลางขนาด R1/2 (PT 1/2) พร้อมสารเคลือบกันรั่วซึม
• ทนแรงดันลมใช้งานสูงสุดได้ถึง 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• ผลิตจากเรซิน PBT เกรดไม่ลามไฟ UL94V-0 และทองเหลืองชุบนิกเกิล ทนอุณหภูมิ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
22.3	12	21.0	31.0	R1/2	15.4	53.5 กรัม

ข้อมูลทางเทคนิค

• รูปแบบโครงสร้าง: ข้อต่อสามทางรูปตัวทีเกลียวกลาง (Male Branch Tee) แยกสายลมออกซ้าย-ขวา
• ขนาดสายลมที่รองรับ: พอร์ตเสียบสายลมทั้ง 2 ฝั่งรองรับท่อขนาด OD 12 มม.
• มาตรฐานเกลียวติดตั้ง: เกลียวนอกเทเปอร์ R1/2 (PT 1/2) อยู่ตำแหน่งกึ่งกลาง
• แรงดันใช้งานสูงสุด: รองรับแรงดันลมอัด 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• ช่วงอุณหภูมิการทำงาน: ใช้งานได้ในสภาพแวดล้อมอุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F12-04MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE BRANCH TEE Data Sheet
