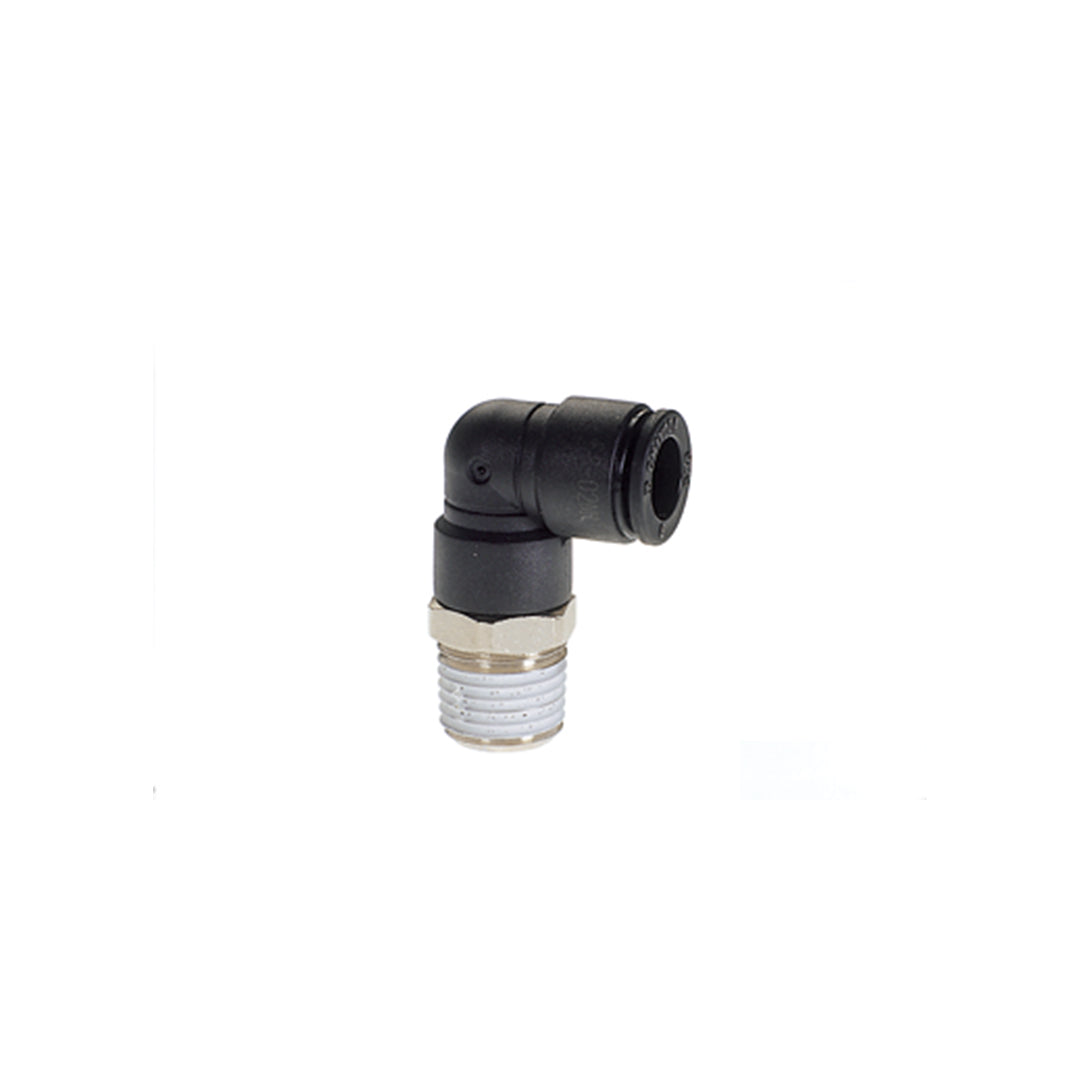

F12-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW

Name: F12-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW
Brand: Chiyoda
Price: 116.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Chiyoda

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

116.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด F12-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW

F12-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW ข้อต่องอ 90 องศาเกลียวนอกขนาดใหญ่จากแบรนด์ Chiyoda สัญชาติญี่ปุ่น ออกแบบมาเพื่อการเดินสายลมขนาด 12 มิลลิเมตรออกจากพอร์ตเกลียว R1/2 ในแนวมุมฉากอย่างมีประสิทธิภาพ ช่วยป้องกันปัญหาสายลมขนาดใหญ่โค้งงอจนพับและลดพื้นที่ความสูงในการติดตั้ง ตัวเรือนสามารถหมุนปรับทิศทางได้ 360 องศาหลังการขันแน่นเพื่อจัดแนวสายลมให้สอดคล้องกับเครื่องจักร มาพร้อมเกลียวเคลือบสารกันรั่วและระบบซีลภายในมาตรฐานญี่ปุ่นที่รองรับอัตราการไหลของลมสูงได้อย่างมั่นคง

เปรียบเทียบราคา ข้อต่อฟิตติ้ง Chiyoda ตัวอื่นๆ

คุณสมบัติ

ข้อต่อข้องอ 90 องศา เกลียวนอก (Male Elbow) รหัส F12-04ML สำหรับเชื่อมต่อสายลมขนาดใหญ่ 12 มิลลิเมตร เข้ากับพอร์ต R1/2
ช่วยหักมุมการเดินสายลม 12 มม. ให้ตั้งฉากกับพอร์ตเกลียว 4 หุน ลดปัญหาสายลมขนาดใหญ่โค้งงอหรือกินพื้นที่แนวตั้ง
ตัวเรือนเรซิน PBT หมุนปรับทิศทางได้ 360 องศารอบแกนเกลียว ช่วยให้หันปลายสายไปตามแนวท่อร้อยสายได้อย่างอิสระ
ทางเดินลมภายในข้องอออกแบบให้มีความกว้างเหมาะสมกับท่อ 12 มม. เพื่อรักษาอัตราการไหลของลมอัดให้สูงสุด
เกลียวนอก R1/2 ชุบนิกเกิลพร้อมเคลือบสารกันซึมสีขาว ติดตั้งเข้ากับกระบอกลมและวาล์วขนาดใหญ่ได้มั่นคงทันที

ข้อมูลจำเพาะ

รหัสรุ่น F12-04ML ข้อต่อข้องอ 90 องศา เกลียวนอก (Male Elbow) แบรนด์ Chiyoda
ช่องเสียบสายลมรองรับท่อขนาดเส้นผ่านศูนย์กลางภายนอก (Tube OD) 12 มิลลิเมตร
พอร์ตเกลียวนอกขนาด R1/2 (PT 1/2) มาตรฐาน JIS B0203 พร้อมสารเคลือบเกลียว
ทนแรงดันลมใช้งานสูงสุด 1.0 MPa และแรงดันสุญญากาศที่ -100 kPa
ตัวเรือนเรซิน PBT ไม่ลามไฟและเกลียวทองเหลืองชุบนิกเกิล ทนอุณหภูมิ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
22.3	12	21.0	31.0	R1/2	15.4	54.4 กรัม
