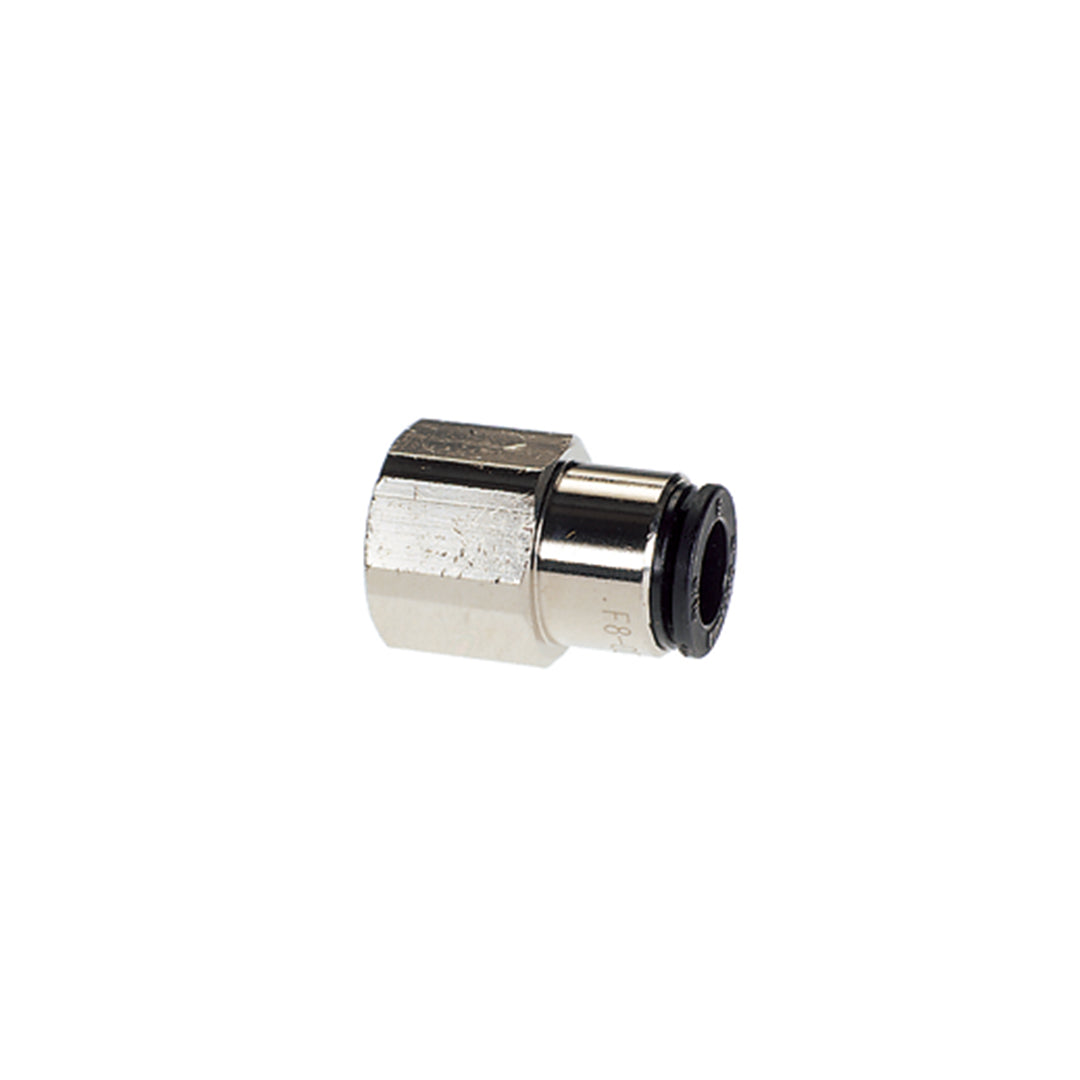

F12-04F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/2 FEMALE CONNECTOR

F12-04F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/2 FEMALE CONNECTOR ข้อต่อตรงเกลียวในคุณภาพสูงจากแบรนด์ Chiyoda ที่ออกแบบมาเพื่อรองรับการเชื่อมต่อท่อลมขนาด 12 มิลลิเมตรเข้ากับอุปกรณ์ที่มีเกลียวนอกขนาด Rc1/2 ได้อย่างแข็งแรงและแม่นยำ ตัวเรือนโลหะผ่านการกลึงเกลียวในด้วยความละเอียดสูงตามมาตรฐานญี่ปุ่น ร่วมกับชุดเสียบสายลมแบบวันทัชที่ช่วยให้การประกอบท่อไนลอนหรือโพลียูรีเทนทำได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ภายในติดตั้งซีลยางกันรั่วที่ทนต่อแรงดันได้ดีเยี่ยม เหมาะสำหรับงานเดินท่อเมนย่อยหรือเชื่อมต่อเกจวัดแรงดัน

คุณสมบัติ

• ข้อต่อตรงเกลียวใน (Female Connector) รหัส F12-04F สำหรับเชื่อมต่อท่อลมขนาด 12 มิลลิเมตร เข้ากับเกลียวนอกขนาด 1/2 นิ้ว
• พอร์ตเกลียวในมาตรฐาน Rc1/2 กลึงด้วยความแม่นยำสูง รองรับการขันต่อกับนิปเปิลหรือเกจวัดแรงดันได้อย่างแนบสนิท
• ตัวเรือนโลหะทองเหลืองชุบนิกเกิลทรงหกเหลี่ยมขนาดใหญ่ ช่วยให้จับยึดด้วยประแจปากตายได้มั่นคงขณะขันประกอบ
• ทางเดินลมแนวตรงขนาดใหญ่ส่งผ่านปริมาณลมอัดเข้าสู่ท่อ 12 มม. ได้เต็มประสิทธิภาพโดยไม่มีการหักเลี้ยวของกระแสลม
• ระบบล็อกสายแบบเสียบเร็วด้านท้ายช่วยให้ต่อสายลม 12 มม. เข้ากับอุปกรณ์เกลียวนอกได้โดยไม่ต้องหมุนบิดตัวสาย

ข้อมูลจำเพาะ

• รหัสรุ่น F12-04F ข้อต่อตรงเกลียวใน (Female Connector) แบรนด์ Chiyoda
• ฝั่งสวมเร็วรองรับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก (OD) 12 มิลลิเมตร
• ฝั่งเกลียวเป็นเกลียวในขนาด Rc1/2 (PT 1/2) มาตรฐาน JIS B0203
• ทนแรงดันลมใช้งานสูงสุดได้ถึง 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• ตัวเรือนผลิตจากทองเหลืองชุบนิกเกิลและเรซิน PBT ทนอุณหภูมิ -5°C ถึง +60°C

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
31.8	17.0	12	24.0	Rc1/2	15.4	58.5 กรัม

ข้อมูลทางเทคนิค

• ประเภทข้อต่อ: ข้อต่อตรงเกลียวใน (Female Connector) สำหรับเชื่อมต่อท่อลมกับเกลียวนอก
• ขนาดสายลมที่รองรับ: ท่อลมขนาดเส้นผ่านศูนย์กลางภายนอก (OD) 12 มม.
• ขนาดเกลียวภายใน: เกลียวในเทเปอร์ Rc1/2 (PT 1/2) กลึงเกลียวแม่นยำ
• แรงดันใช้งานสูงสุด: รองรับแรงดันลมอัด 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• อุณหภูมิที่รองรับ: ทำงานได้ในสภาวะอุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F12-04F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/2 FEMALE CONNECTOR Data Sheet
