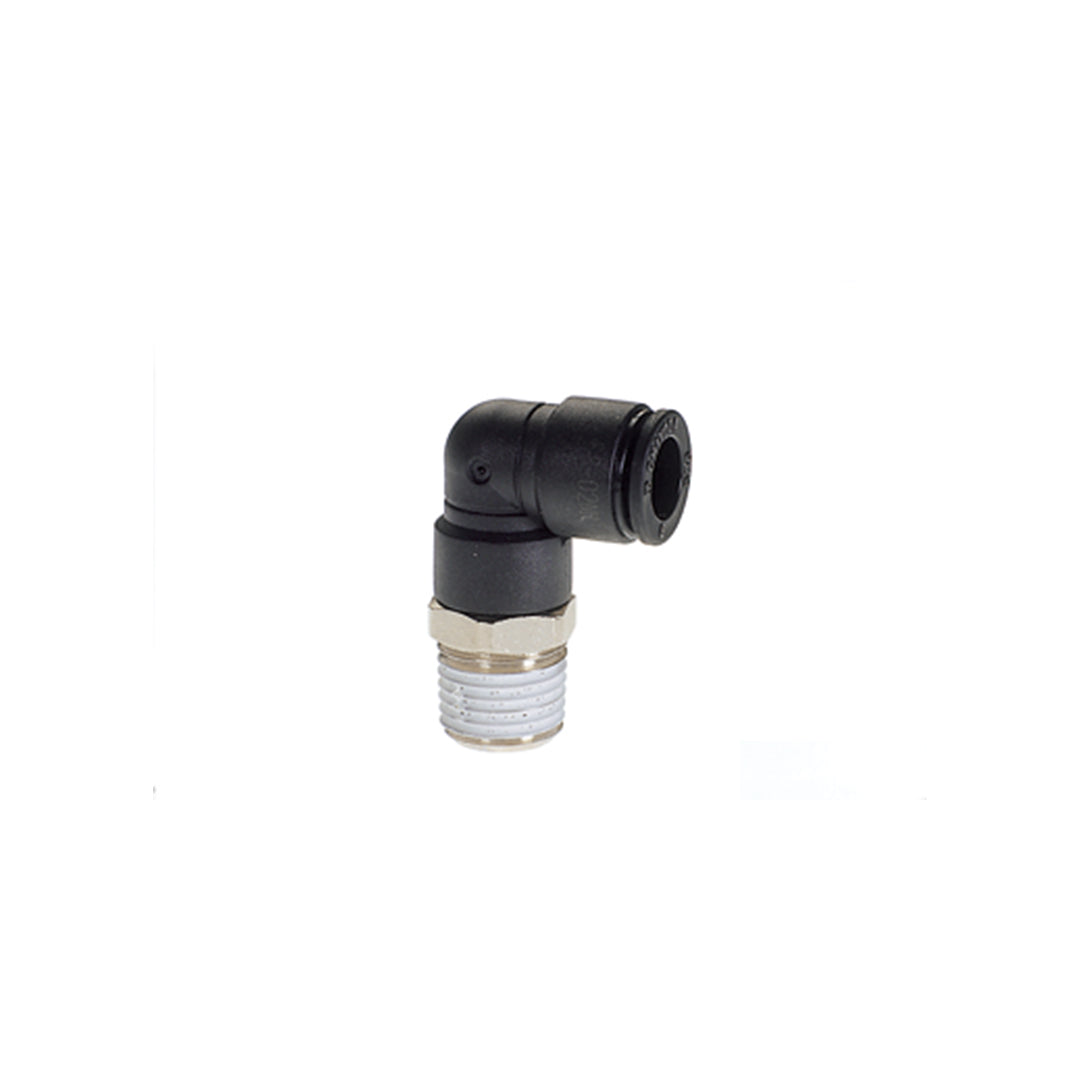

F10-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW

F10-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW ยกระดับการจัดวางท่อลมด้วยข้อต่องอ 90 องศาเกลียวนอกจากแบรนด์ Chiyoda สำหรับท่อลมขนาด 10 มิลลิเมตรและเกลียวขนาดใหญ่ R1/2 โครงสร้างที่ปรับหมุนได้รอบตัวช่วยให้ช่างเทคนิคสามารถกำหนดทิศทางสายลมออกจากพอร์ตวาล์วหรือกระบอกสูบได้อย่างอิสระ ลดความเค้นที่จุดเชื่อมต่อและยืดอายุการใช้งานของสายลม มาตรฐานวิศวกรรมญี่ปุ่นรับประกันความแข็งแรงของตัวเรือนและประสิทธิภาพการซีลที่ไร้รอยรั่วทั้งในสภาวะแรงดันบวกและสุญญากาศ

คุณสมบัติ

• ฟิตติ้งข้องอเกลียวนอกรหัส F10-04ML สำหรับเสียบสายลมขนาด 10 มิลลิเมตร เข้ากับพอร์ตเกลียวนอกขนาดใหญ่ R1/2
• ใช้สำหรับดึงลมอัดจากพอร์ตขนาด 4 หุน ออกมาเข้าสายขนาด 10 มม. ในทิศทางตั้งฉาก 90 องศาอย่างเป็นระเบียบ
• โครงสร้างฐานเกลียว R1/2 มีความหนาและแข็งแรง ทนทานต่อแรงสั่นสะเทือนของเครื่องจักรกลในสายการผลิต
• ระบบล็อกสายแบบเสียบเร็วช่วยให้ประกอบท่อ PU หรือ Nylon ขนาด 10 มม. ได้ในขั้นตอนเดียวโดยไม่ต้องใช้เครื่องมือ
• เคลือบน้ำยาซีลกันรั่วที่เกลียวนอกมาพร้อมใช้งาน ป้องกันลมรั่วซึมตามร่องเกลียวได้อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะ

• รหัสสินค้า F10-04ML ข้อต่อสวมเร็วข้องอเกลียวนอก 90 องศา ตระกูล F-Series
• รองรับการเสียบสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มิลลิเมตร
• เกลียวนอกขนาดใหญ่ R1/2 (4 หุน) มาตรฐานเกลียวเทเปอร์พร้อมซีลแลนท์
• พิกัดแรงดันใช้งานสูงสุด 1.0 MPa (10 kgf/cm²) และสุญญากาศ -100 kPa
• ทำงานได้อย่างเสถียรในสภาวะอุณหภูมิตั้งแต่ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
19.8	10	21.0	28.5	R1/2	14.6	57.9 กรัม

ข้อมูลทางเทคนิค

• ดีไซน์อุปกรณ์: ฟิตติ้งข้องอ 90 องศา เกลียวนอก ช่วยป้องกันสายลมโค้งงอเกินรัศมี
• ขนาดท่อลมที่ใช้: รองรับท่อลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม.
• ข้อมูลเกลียวเชื่อมต่อ: เกลียวนอกขนาด R1/2 มาตรฐานอุตสาหกรรม
• ความสามารถรับแรงดัน: รองรับแรงดันลมอัดสูงสุด 1.0 MPa และงานสุญญากาศ -100 kPa
• ขอบเขตอุณหภูมิใช้งาน: ปฏิบัติงานได้อย่างเสถียรในช่วง -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F10-04ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE ELBOW Data Sheet
