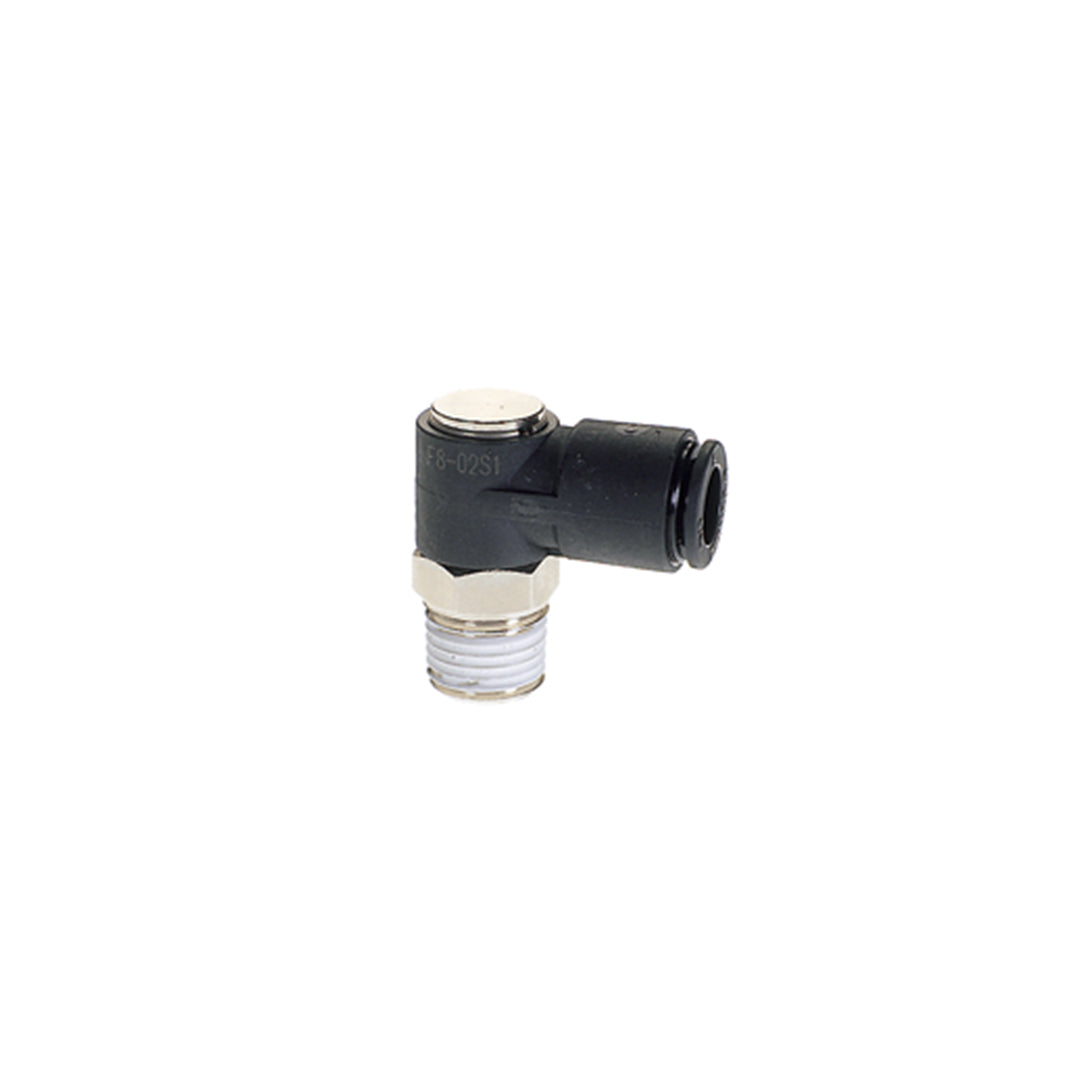

F10-02S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 SINGLE BANJO

F10-02S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 SINGLE BANJO ยกระดับความเสถียรในระบบท่อลมอุตสาหกรรมด้วยข้อต่อแบนโจเดี่ยวจากแบรนด์ Chiyoda ที่ออกแบบมาเพื่อเชื่อมสายลมขนาด 10 มิลลิเมตรเข้ากับเกลียว R1/4 อย่างสมบูรณ์แบบ จุดเด่นของโครงสร้างแบบ SINGLE BANJO คือการควบคุมทิศทางสายลมในแนวตั้งฉากกับพอร์ตเกลียวโดยใช้พื้นที่ความสูงน้อยกว่าข้อต่องอทั่วไป ภายในติดตั้งโอริงพิเศษที่ทนต่อการเสียดสีและรักษาแรงดันลม รวมถึงแรงดันสุญญากาศได้ดีเยี่ยม ตอบโจทย์งานประกอบเครื่องจักรที่เน้นความเป็นระเบียบ

คุณสมบัติ

• ข้อต่อฟิตติ้งแบนโจเดี่ยว F10-02S1 รองรับท่อลมขนาด 10 มิลลิเมตร พร้อมเกลียวนอกมาตรฐาน R1/4 สำหรับงานระบบอัตโนมัติทั่วไป
• เป็นตัวเลือกยอดนิยมในการต่อสายเข้ากับกระบอกลมขนาดกลางที่ต้องการจัดแนวสายลมให้แนบชิดกับเสื้อกระบอกลม
• เขี้ยวล็อกสแตนเลสกระจายแรงยึดเกาะรอบผิวท่อ 10 มม. อย่างสม่ำเสมอ ไม่ทำให้ผิวท่อฉีกขาดหรือเสียรูปทรง
• เกลียว R1/4 เคลือบเทฟลอนเหลวมาจากโรงงานพร้อมติดตั้งใช้งานทันทีและไม่ก่อให้เกิดเศษเทปหลุดเข้าไปอุดตันวาล์ว
• ผ่านการทดสอบการรั่วซึมและทนแรงดันใช้งานในระบบลมอัดได้สูงสุดถึง 1.0 MPa อย่างปลอดภัย

ข้อมูลจำเพาะ

• รุ่น F10-02S1 ข้อต่อลมแบนโจเดี่ยวสำหรับจัดระเบียบทิศทางท่อในพื้นที่จำกัด
• รองรับการสวมสายพลาสติก PU และ Nylon ขนาดเส้นผ่านศูนย์กลางนอก 10 มม.
• ใช้เกลียวมาตรฐานเทเปอร์ R1/4 สำหรับต่อเข้าวาล์วหรือกระบอกลม
• พิกัดแรงดันสูงสุดที่รองรับคือ 1.0 MPa สำหรับของไหลประเภทอากาศอัด
• ทนต่อสภาพอุณหภูมิการทำงานในโรงงานอุตสาหกรรมที่ -5°C ถึง +60°C

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
26.8	35.1	10	17.0	R1/4	14.6	30.3 กรัม

ข้อมูลทางเทคนิค

• รูปทรงฟิตติ้ง: ข้อต่อแบนโจเดี่ยว (Single Banjo) สำหรับแยกทิศทางลมแนวตั้งฉากกับเกลียว
• ขนาดท่อนิวเมติกส์: ใช้กับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม.
• ชนิดเกลียว: เกลียวนอก R1/4 พร้อมชั้นเคลือบซีลแลนท์ลดเวลาพันเทปพันเกลียว
• แรงดันที่กำหนด: ทำงานได้ทั้งระบบลมอัดสูงสุด 1.0 MPa และระบบสุญญากาศ -100 kPa
• เกณฑ์อุณหภูมิ: รองรับอุณหภูมิของลมอัดและสภาพแวดล้อมที่ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F10-02S1 ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 SINGLE BANJO Data Sheet
