F10-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW

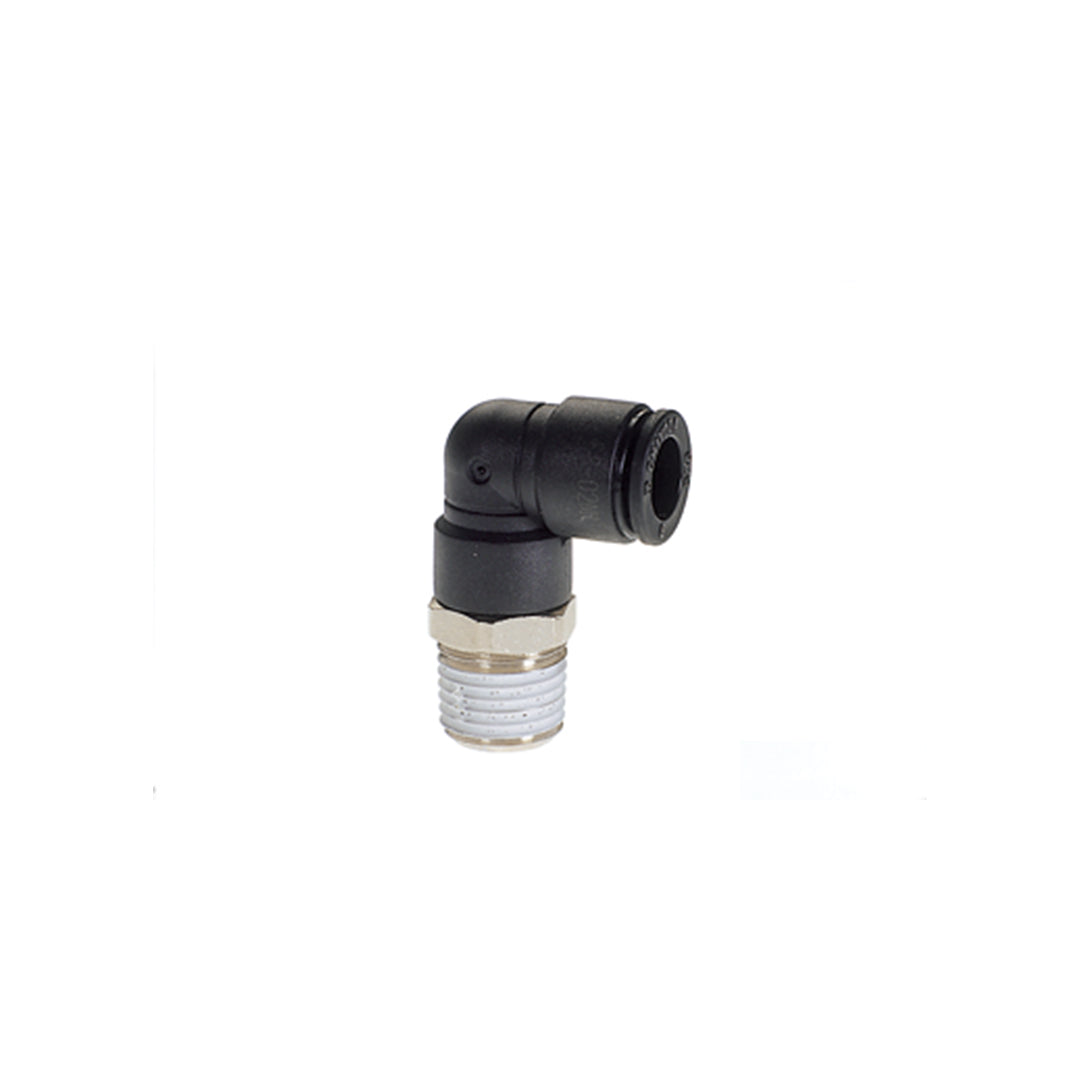

F10-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW นวัตกรรมข้อต่องอ 90 องศาจาก Chiyoda ที่ออกแบบมาเพื่อเชื่อมประสานท่อลมขนาด 10 มิลลิเมตรเข้ากับพอร์ตเกลียว R1/4 อย่างมีเสถียรภาพ จุดเด่นของรุ่น MALE ELBOW คือการผสมผสานความกะทัดรัดเข้ากับช่องทางเดินลมภายในที่กว้างขวาง ช่วยให้ส่งผ่านแรงดันลมไปยังชุดขับเคลื่อนได้อย่างรวดเร็ว ตัวเรือนทนทานต่อสภาพแวดล้อมอุตสาหกรรมและสามารถหมุนปรับมุมสายลมได้ตามต้องการ พร้อมวงแหวนปลดล็อกทรงรีที่ช่วยให้การถอดเปลี่ยนสายลมเพื่อซ่อมบำรุงทำได้ง่ายดาย

คุณสมบัติ

• รุ่น F10-02ML ข้อต่อฟิตติ้งข้องอเกลียวนอกสำหรับท่อลม 10 มิลลิเมตร และเกลียวนอกขนาด R1/4
• ช่วยให้การเดินสายลม 10 มม. เข้ากับโซลินอยด์วาล์วพอร์ต 2 หุน ทำได้ในมุมฉาก ประหยัดพื้นที่ด้านหน้าวาล์ว
• ภายในออกแบบช่องทางเดินลมให้มีความสมูท ลดการสูญเสียแรงดันลมขณะเลี้ยวโค้ง 90 องศาภายในตัวข้อต่อ
• ซีลยาง NBR โอบกระชับผิวท่อ 10 มม. รอบทิศทาง มั่นใจได้ว่าไม่มีลมรั่วแม้สายลมจะถูกดึงรั้งเล็กน้อย
• ติดตั้งและถอดประกอบสายลมได้สะดวกรวดเร็ว ช่วยลดเวลาหยุดเครื่อง (Downtime) ในการซ่อมบำรุง

ข้อมูลจำเพาะ

• รุ่น F10-02ML ข้อต่อฟิตติ้งข้องอ 90 องศา เกลียวนอก มาตรฐานญี่ปุ่น
• ช่องเสียบสายลมรองรับขนาดเส้นผ่านศูนย์กลางภายนอก (OD) 10 มิลลิเมตร
• เกลียวเชื่อมต่อขนาด R1/4 (2 หุน) มาตรฐาน JIS B0203 พร้อมเคลือบสารกันรั่ว
• ทนแรงดันใช้งานปกติได้ถึง 10 bar (1.0 MPa) และงานสุญญากาศ -750 mmHg
• รองรับอุณหภูมิการทำงานของระบบนิวเมติกส์ตั้งแต่ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
19.8	10	17.0	26.5	R1/4	14.6	24.3 กรัม

ข้อมูลทางเทคนิค

• รูปทรงฟิตติ้ง: ข้อต่อข้องอเกลียวนอก 90 องศา สำหรับเปลี่ยนทิศทางลมตั้งฉากกับพอร์ต
• ขนาดท่อนิวเมติกส์: ใช้กับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม.
• ชนิดเกลียว: เกลียวนอกเทเปอร์ R1/4 เคลือบสารกันรั่วซึมจากโรงงาน
• แรงดันที่กำหนด: ทำงานได้ทั้งระบบลมอัดสูงสุด 1.0 MPa และสุญญากาศ -100 kPa
• เกณฑ์อุณหภูมิ: รองรับอุณหภูมิของลมอัดที่ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F10-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW Data Sheet
