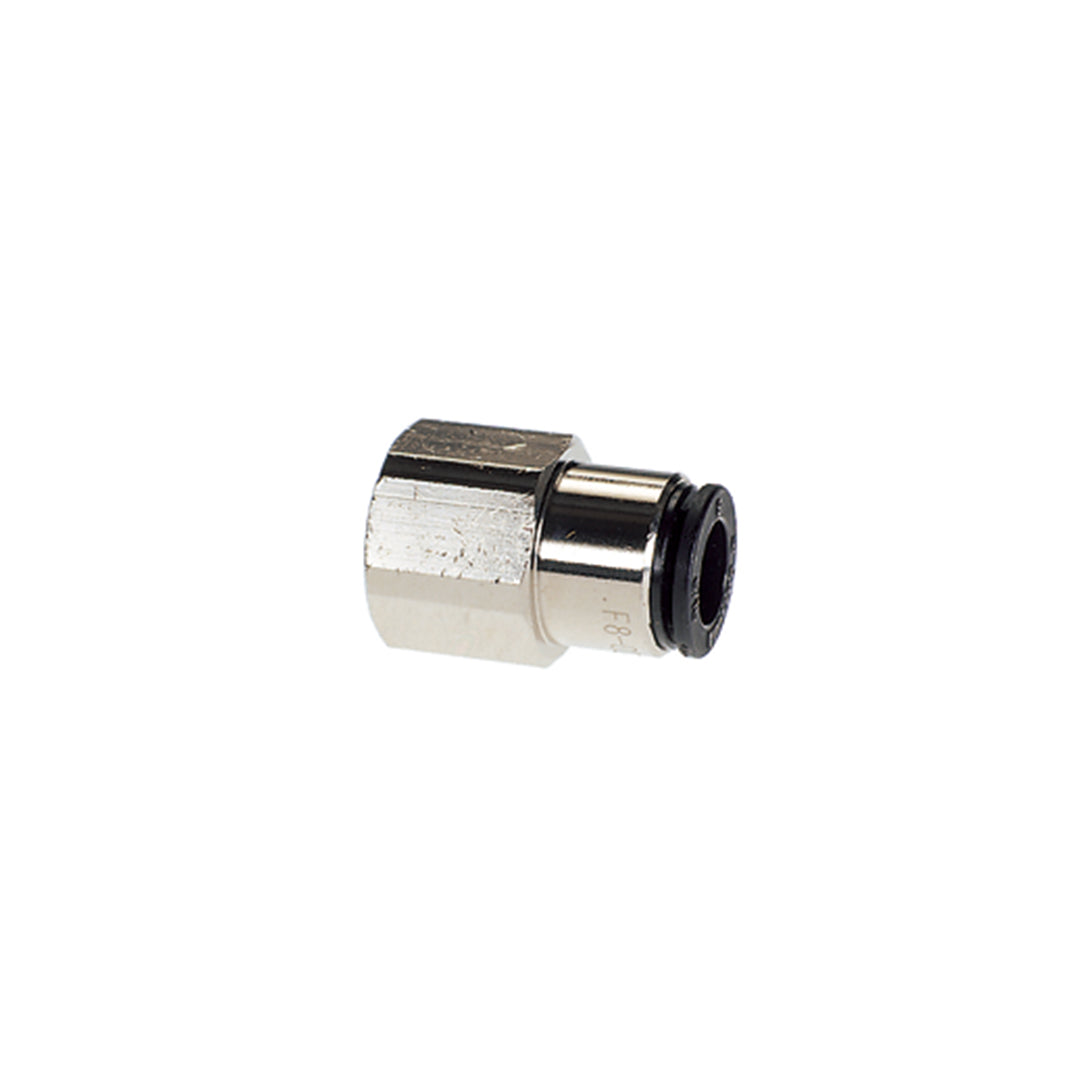

F10-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR

F10-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR ข้อต่อฟิตติ้งระบบนิวเมติกส์แบบเกลียวในจากแบรนด์ Chiyoda ที่ออกแบบมาเพื่อรองรับสายลมขนาด 10 มิลลิเมตรคู่กับเกลียวในมาตรฐาน Rc1/4 มอบประสิทธิภาพการยึดเกาะสายลมที่เหนือชั้นด้วยชุดล็อกสแตนเลสภายในที่กระจายแรงกดรอบท่ออย่างสม่ำเสมอ ไม่ทำให้ท่อเสียรูปทรง ตัวเรือนหกเหลี่ยมภายนอกช่วยให้ใช้ประแจจับยึดขณะขันประกอบได้ถนัดมือ ทนทานต่อการใช้งานหนักในโรงงานอุตสาหกรรมและช่วยให้การส่งผ่านแรงดันลมไปยังชุดทำงานปลายทางมีความเสถียรสูงสุด

คุณสมบัติ

• รุ่น F10-02F ข้อต่อฟิตติ้งตรงเกลียวในสำหรับท่อลม 10 มิลลิเมตร พร้อมเกลียวรับด้านในขนาด Rc1/4
• นิยมใช้ต่อเข้ากับก๊อกลม วาล์วมือหมุน หรือหัวต่อเกจที่มีเกลียวนอกขนาด 1/4 นิ้ว เพื่อเชื่อมเข้ากับสายลม 10 มม.
• ซีลยาง NBR เกรดอุตสาหกรรมภายในตัวเรือนมีความยืดหยุ่นสูง ป้องกันลมรั่วซึมแม้สายลมมีการขยับตัวเล็กน้อย
• ความยาวตัวเรือนกะทัดรัด ช่วยประหยัดพื้นที่การต่อเชื่อมในแนวตรงภายในโครงสร้างเครื่องจักร
• ผลิตตามมาตรฐานคุณภาพญี่ปุ่นของ Chiyoda มั่นใจได้ในความแม่นยำของเกลียว Rc1/4 ทุกชิ้นงาน

ข้อมูลจำเพาะ

• รุ่น F10-02F ข้อต่อฟิตติ้ง Chiyoda ชนิดต่อตรงเกลียวในคุณภาพสูง
• ขนาดท่อลมที่รองรับคือเส้นผ่านศูนย์กลางภายนอก (Tube OD) 10 มิลลิเมตร
• เกลียวในขนาดมาตรฐาน Rc1/4 (2 หุน) สำหรับเชื่อมต่อเกจวัดแรงดันหรือท่อลม
• ทนแรงดันใช้งานปกติได้ 1.0 MPa และทนแรงดันลบสุญญากาศได้ถึง -100 kPa
• ทำงานได้อย่างปลอดภัยในสภาพแวดล้อมอุณหภูมิตั้งแต่ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
26.8	14.0	10	17.0	Rc1/4	14.6	29.0 กรัม

ข้อมูลทางเทคนิค

• โครงสร้างฟิตติ้ง: ข้อต่อลมทรงตรงแบบเกลียวใน ช่วยเชื่อมต่อเกจวัดหรือวาล์วเข้ากับท่อลม
• ขนาดท่อนิวเมติกส์: รองรับสายลมขนาดภายนอก 10 มม.
• ชนิดเกลียว: เกลียวในขนาด Rc1/4 (2 หุน)
• แรงดันที่กำหนด: ใช้งานได้ที่แรงดันลมอัดสูงสุด 1.0 MPa
• เกณฑ์อุณหภูมิ: ทนต่ออุณหภูมิการทำงานในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F10-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR Data Sheet
