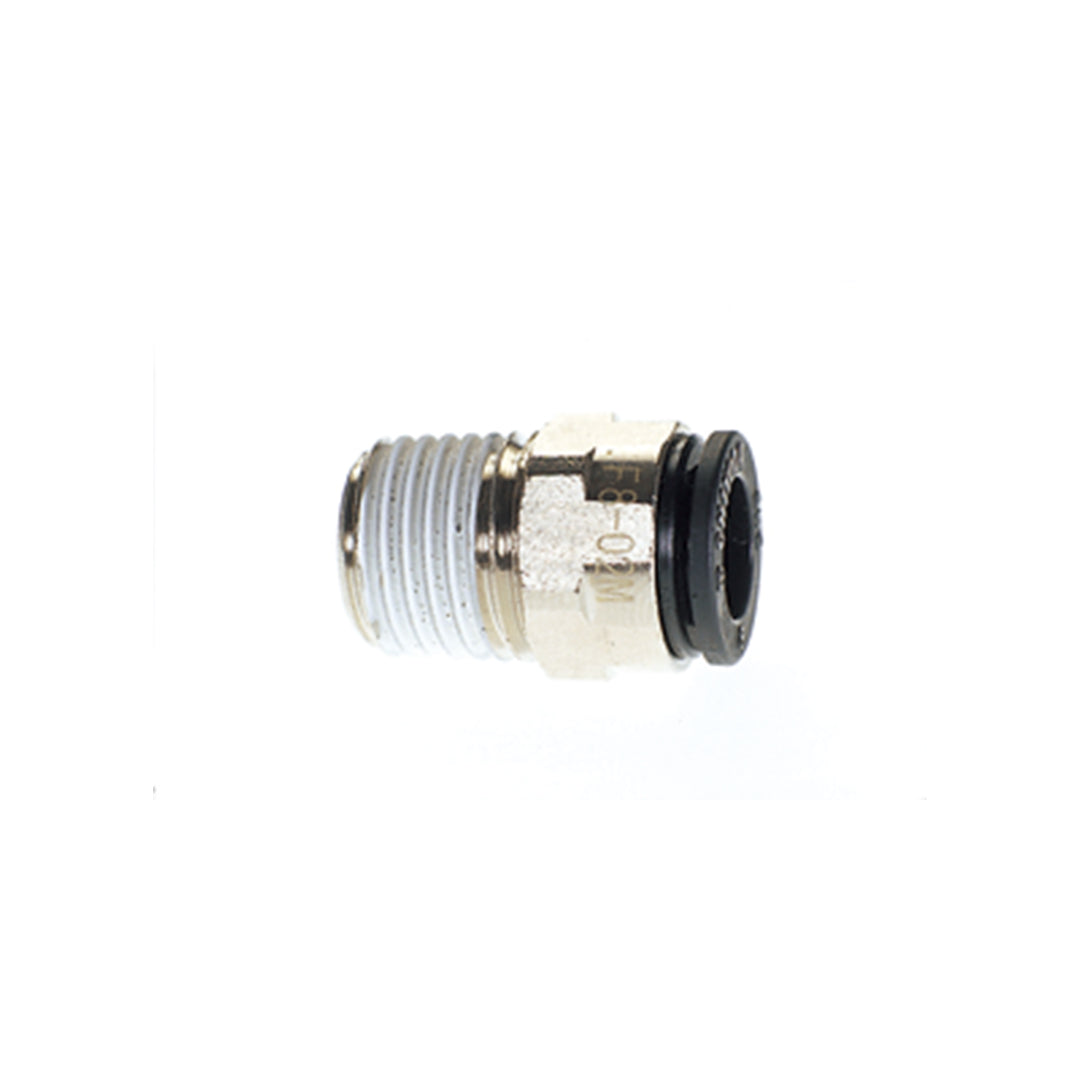

F10-01M ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR

F10-01M ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR ข้อต่อลมทรงตรงเกลียวนอกจากแบรนด์ Chiyoda สัญชาติญี่ปุ่น พัฒนาขึ้นเพื่อเชื่อมท่อลมขนาด 10 มิลลิเมตรเข้ากับพอร์ตเกลียวขนาดเล็ก R1/8 โดยตรง ช่วยให้การต่อท่อลมขนาดกลางเข้ากับอุปกรณ์ที่มีพอร์ตขนาดเล็กทำได้ในชิ้นเดียวโดยไม่ต้องใช้อะแดปเตอร์แปลงเกลียว ตัวเรือนผลิตจากวัสดุเกรดอุตสาหกรรมที่ทนต่อการสึกหรอ ภายในติดตั้งโอริงกันรั่วความยืดหยุ่นสูงและเกลียวเคลือบสารกันรั่วซึม ช่วยรักษาความดันในวงจรนิวเมติกส์ได้อย่างแม่นยำและปลอดภัย

คุณสมบัติ

• ข้อต่อตรงเกลียวนอกรหัส F10-01M ออกแบบพิเศษให้รับสายลมขนาด 10 มิลลิเมตร บนฐานเกลียวนอกขนาดเล็ก R1/8
• ช่วยให้สามารถต่อท่อลมขนาด 10 มม. เข้ากับอุปกรณ์ที่มีพอร์ตขนาดเพียง 1 หุน ได้โดยตรงในชิ้นเดียวโดยไม่ต้องต่อทดเกลียว
• ตัวเรือนโลหะทองเหลืองชุบนิกเกิลมีความแข็งแรงสูง รองรับการเปลี่ยนขนาดจากรูเกลียวเล็กไปสู่ท่อขนาด 10 มม. ได้อย่างมั่นคง
• ปลอกกดปลดล็อกสายทำงานได้อย่างราบรื่น ถอดสลับสายลม 10 มม. ได้รวดเร็วโดยไม่ต้องใช้เครื่องมือช่วย
• เคลือบสารป้องกันการรั่วซึมที่เกลียว R1/8 มาจากโรงงาน ป้องกันปัญหาเศษเทปพันเกลียวหลุดเข้าไปอุดรูพอร์ตขนาดเล็ก

ข้อมูลจำเพาะ

• รหัสโมเดล F10-01M ข้อต่อลมตรงเกลียวนอกแบรนด์ Chiyoda สำหรับงานอุตสาหกรรม
• ช่องสวมสายลมออกแบบมาสำหรับท่อ PU หรือ Nylon ขนาด OD 10 มิลลิเมตร
• ด้านเกลียวเป็นเกลียวนอกขนาดเล็ก R1/8 (1 หุน) มาตรฐาน JIS B0203
• รองรับแรงดันลมสูงสุด 10 bar (1.0 MPa) และแรงดันสุญญากาศ -750 mmHg
• ตัวเรือนโลหะทองเหลืองชุบนิกเกิลเงางาม ทนการกัดกร่อนและอุณหภูมิสูงสุด +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
23.8	10	17	19.8	R1/8	14.6	18.6 กรัม

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ข้อต่อตรง Male Connector เชื่อมต่อสายลม 10 มม. เข้ากับพอร์ตเกลียว R1/8
• ขนาดสายลม: รองรับการเสียบล็อกท่อลมขนาด OD 10 มม.
• ขนาดเกลียว: เกลียวนอกเทเปอร์ R1/8 (PT 1/8) มาตรฐาน JIS
• ขีดจำกัดแรงดัน: ทนแรงดันใช้งานสูงสุดที่ 1.0 MPa และแรงดันลบ -100 kPa
• อุณหภูมิที่เหมาะสม: ใช้งานในระบบลมอัดที่มีอุณหภูมิ -5 ถึง 60 °C

เอกสารข้อมูล

F10-01M ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR Data Sheet
