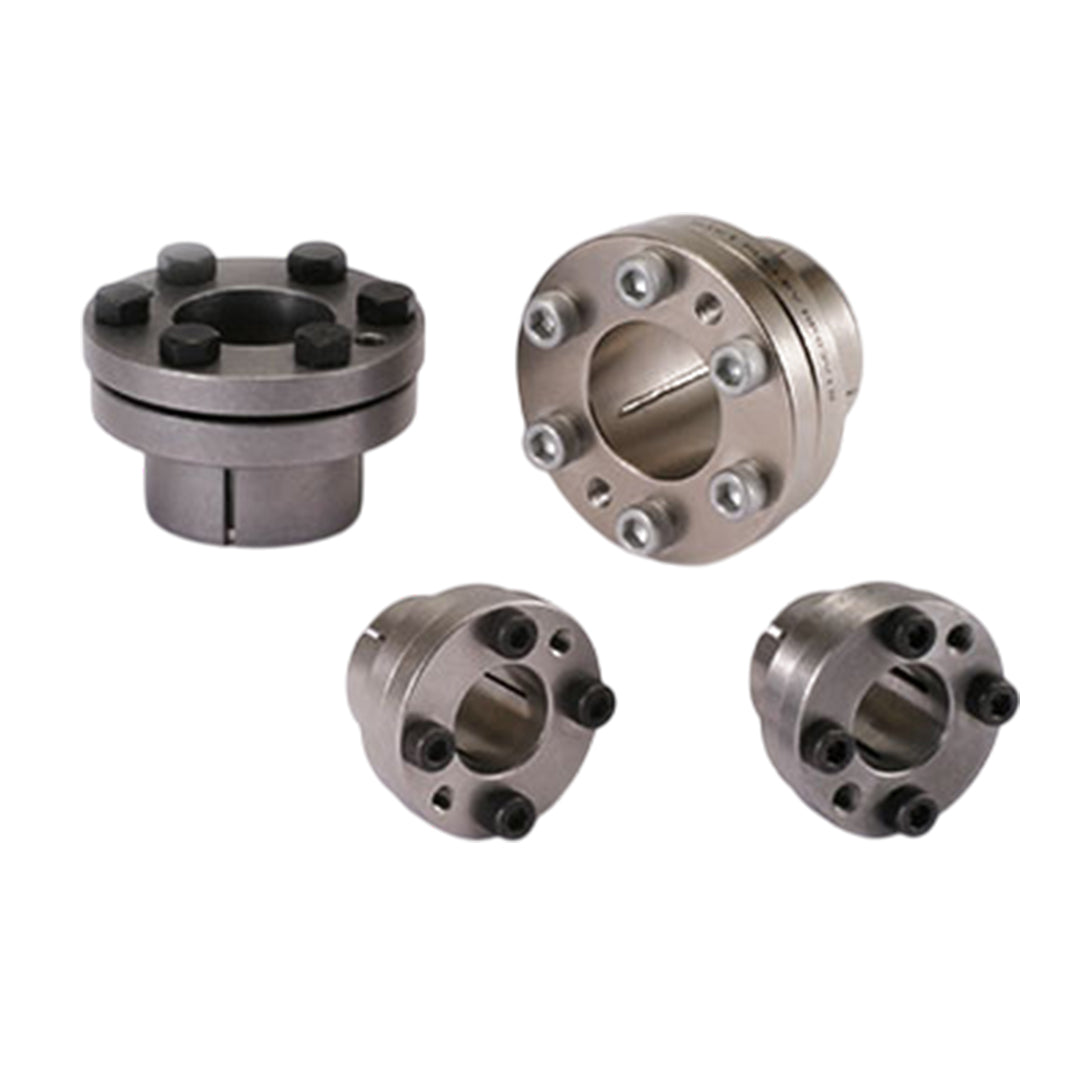

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley PSL-K Models code PSL-K-10-F

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley PSL-K Models code PSL-K-10-F

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,431.00 ฿
2,431.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley PSL-K Models code PSL-K-10-F

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา

เปรียบเทียบราคา คีย์เลสบุช (ETP BUSHINGS & POSI-LOCK) ตัวอื่นๆ

คุณสมบัติ

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ

ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง

ข้อมูลทั่วไป

เหล่านี้เป็นตัวล็อคเพลาแบบกลไกที่ใช้เทเปอร์ การขันสลักยึดจะเชื่อมต่อเพลาและดุมล้อเข้าด้วยกันอย่างแน่นหนา เอฟเฟกต์ลิ่มจะเสริมด้วยร่องที่ติดตั้งไว้ในปลอกด้านใน ช่วยให้สามารถส่งแรงบิดสูงได้ มีรูปแบบต่างๆ มากมาย รวมถึงแบบป้องกันสนิมธรรมดาและแบบสเตนเลส

ข้อมูลเฉพาะ

Model Rated torque [N•m] Rated thrust [N] Shaft contact pressure [N/mm²] Hub contact pressure [N/mm²] Tightening torque [N•m] Moment of inertia [kg•m²] Mass [kg]
PSL-K-6-F 4.7 1560 120 60 2 2.5 × 10⁻⁶ 0.037
PSL-K-6.35-F 4.9 1560 120 60 2 2.5 × 10⁻⁶ 0.036
PSL-K-7-F 5.4 1560 100 60 2 2.5 × 10⁻⁶ 0.035
PSL-K-8-F 18 4720 230 120 3.5 5.0 × 10⁻⁶ 0.056
PSL-K-9-F 20 4720 200 120 3.5 5.0 × 10⁻⁶ 0.053
PSL-K-9.525-F 22 4720 200 100 3.5 7.8 × 10⁻⁶ 0.069
PSL-K-10-F 23 4720 180 100 3.5 7.7 × 10⁻⁶ 0.068
PSL-K-11-F 25 4720 160 100 3.5 7.6 × 10⁻⁶ 0.065
PSL-K-12-F 37 6240 200 120 3.5 10 × 10⁻⁶ 0.076
PSL-K-12.7-F 40 6240 200 110 3.5 10 × 10⁻⁶ 0.073
PSL-K-14-F 44 6240 170 110 3.5 13 × 10⁻⁶ 0.083
PSL-K-15-F 76 10160 230 150 7 24 × 10⁻⁶ 0.125
PSL-K-16-F 80 10160 210 140 7 27 × 10⁻⁶ 0.130
PSL-K-17-F 88 10160 200 130 7 33 × 10⁻⁶ 0.145
PSL-K-18-F 88 10160 190 130 7 32 × 10⁻⁶ 0.140
PSL-K-19-F 96 10160 180 120 7 40 × 10⁻⁶ 0.155
PSL-K-20-F 104 10160 170 120 7 39 × 10⁻⁶ 0.150
PSL-K-22-F 168 15200 200 130 7 65 × 10⁻⁶ 0.210
PSL-K-24-F 184 15200 180 120 7 76 × 10⁻⁶ 0.220
PSL-K-25-F 192 15200 170 120 7 75 × 10⁻⁶ 0.210
PSL-K-28-F 304 21600 170 120 12 203 × 10⁻⁶ 0.390
PSL-K-30-F 320 21600 160 120 12 230 × 10⁻⁶ 0.400
PSL-K-32-F 344 21600 150 110 12 260 × 10⁻⁶ 0.425
PSL-K-35-F 504 28800 160 120 12 366 × 10⁻⁶ 0.525

เอกสารข้อมูล

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley PSL-K Models code PSL-K-10-F Data sheet
