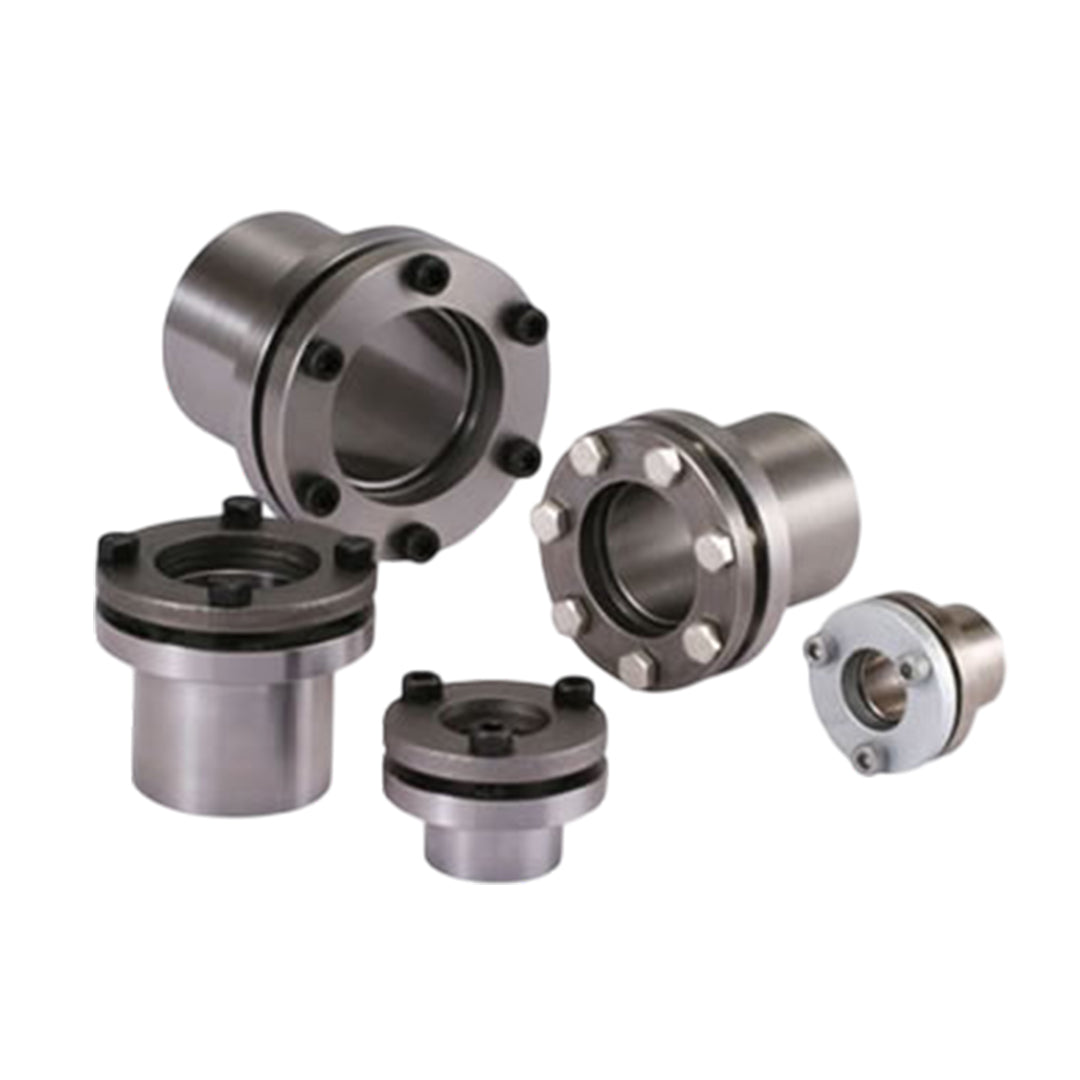

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19-C
ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา
คุณสมบัติ
คุณสมบัติ
ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ
ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง
ข้อมูลทั่วไป
ข้อมูลทั่วไป
เพลาและดุมล้อสามารถเชื่อมต่อกันได้อย่างง่ายดายและรวดเร็วโดยการขันสลักเกลียวที่อยู่ที่พื้นผิวหน้าแปลน การยึดทำได้โดยใช้สลักเกลียวจำนวนน้อยกว่าการใช้ระบบกลไก และไม่มีร่องเหมือนระบบกลไก จึงสามารถเชื่อมต่อได้อย่างแม่นยำด้วยระยะศูนย์กลางร่วมศูนย์ 0.05 มม.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Rated torque [N•m] | Rated thrust [N] | Rated radial load [N] | Shaft contact pressure [N/mm²] | Hub contact pressure [N/mm²] | Tightening torque [N•m] | Moment of inertia [kg•m²] | Mass [kg] |
|---|---|---|---|---|---|---|---|---|
| ETP-A-15-C | 41 | 5000 | 2500 | 90 | 80 | 6 | 0.018 × 10⁻³ | 0.10 |
| ETP-A-19-C | 75 | 7400 | 5800 | 90 | 80 | 8 | 0.046 × 10⁻³ | 0.17 |
| ETP-A-20-C | 94 | 8700 | 6600 | 90 | 80 | 8 | 0.046 × 10⁻³ | 0.16 |
| ETP-A-25-C | 188 | 14000 | 10600 | 90 | 80 | 8 | 0.071 × 10⁻³ | 0.19 |
| ETP-A-30-C | 315 | 19000 | 14700 | 90 | 80 | 8 | 0.14 × 10⁻³ | 0.29 |
| ETP-A-35-C | 488 | 26000 | 18800 | 90 | 80 | 8 | 0.25 × 10⁻³ | 0.40 |
| ETP-A-40-C | 705 | 33000 | 22800 | 90 | 80 | 8 | 0.44 × 10⁻³ | 0.55 |
| ETP-A-45-C | 968 | 40000 | 26900 | 90 | 80 | 13 | 0.69 × 10⁻³ | 0.71 |
| ETP-A-50-C | 1426 | 53000 | 30900 | 90 | 80 | 13 | 1.05 × 10⁻³ | 0.86 |
