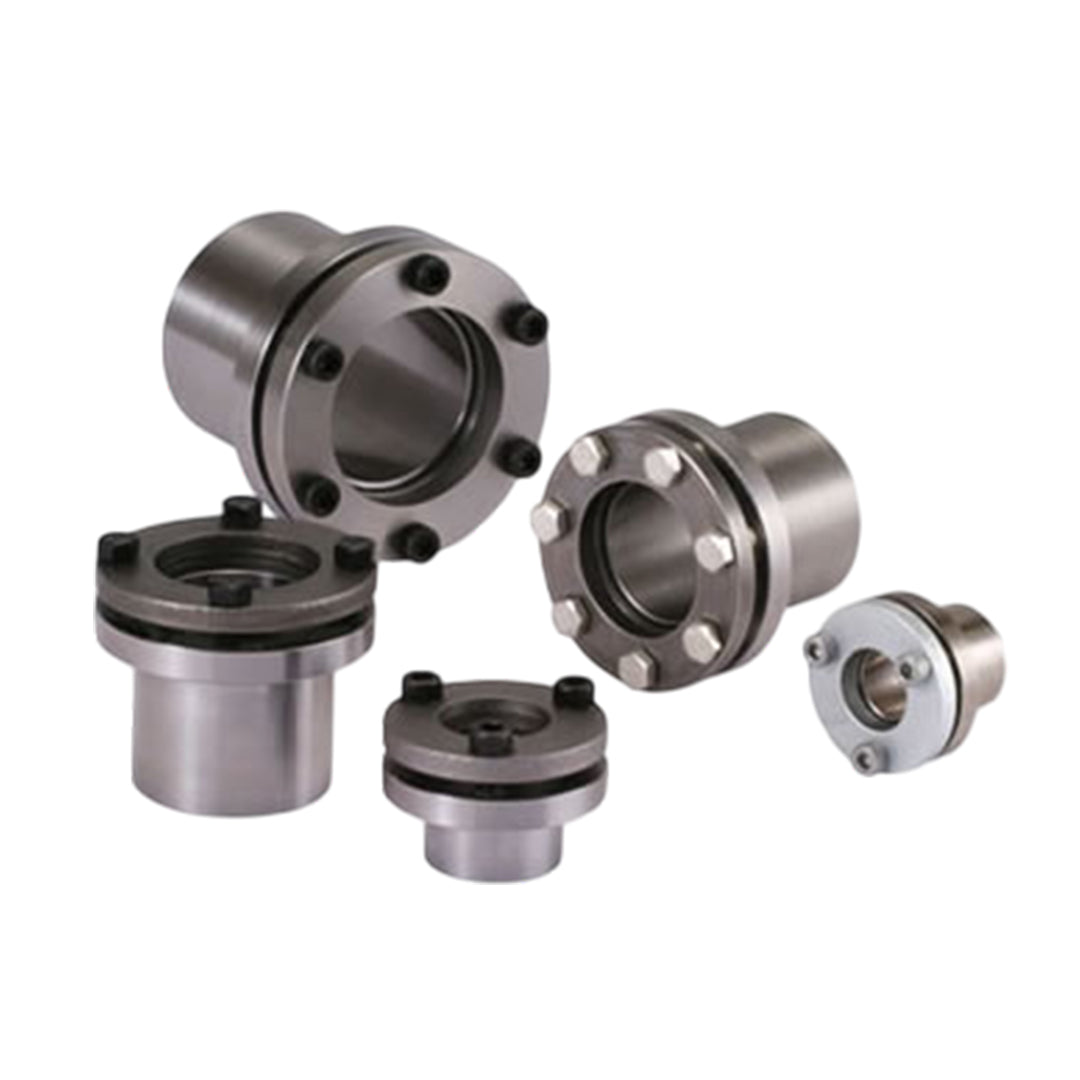

• ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19
1 1

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,479.90 ฿
3,479.90 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไม่ใช้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อยึดเพลาและฮับเข้าด้วยกันด้วยแรงเสียดทาน โดย ETP Bushings ใช้ระบบไฮดรอลิก ช่วยให้ติดตั้งและถอดได้ง่าย รวดเร็ว และมีค่าความเยื้องศูนย์ที่แม่นยำสูง เหมาะสำหรับงานที่ต้องการความเที่ยงตรง เช่น รุ่น ETP-E Plus, ETP-T และ ETP-H ส่วน POSI-LOCK ใช้หลักกลไกการล็อกแบบลิ่ม (Taper) เหมาะสำหรับงานที่ต้องการความแข็งแรงในการยึดเพลา มีให้เลือกหลายรุ่น เช่น PSL-K และ PSL-G ทั้งสองระบบช่วยลดเวลาในการติดตั้ง บำรุงรักษาง่าย ไม่มีปัญหาการสึกหรอจากลิ่ม และเพิ่มประสิทธิภาพในการส่งแรงบิด เหมาะสำหรับการใช้งานในระบบส่งกำลังที่ต้องการความมั่นคง ความแม่นยำ และความสะดวกในการบำรุงรักษา

เปรียบเทียบราคา คีย์เลสบุช (ETP BUSHINGS & POSI-LOCK) ตัวอื่นๆ

คุณสมบัติ

ETP BUSHINGS และ POSI-LOCK จากแบรนด์ Miki Pulley เป็นอุปกรณ์ล็อกเพลาแบบไร้ลิ่ม (Keyless Locking Devices) ที่ออกแบบมาเพื่อเพิ่มความแม่นยำและลดความยุ่งยากในการติดตั้ง โดย ETP BUSHINGS ใช้ระบบแรงดันไฮดรอลิกเพื่อสร้างแรงเสียดทานรอบเพลาให้เท่ากัน จึงให้ค่าความเยื้องศูนย์ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น มอเตอร์ความเร็วสูงหรืออุปกรณ์ส่งกำลัง POSI-LOCK ใช้หลักการกลไกแบบลิ่ม (Taper) ในการล็อกเพลาและฮับเข้าด้วยกัน โดยไม่ต้องใช้ลิ่มหรือลิ่มร่อง จึงไม่ทำลายเพลาหรือฮับ และสามารถใช้งานได้ซ้ำหลายครั้งโดยไม่ลดประสิทธิภาพ

ทั้งสองระบบโดดเด่นในเรื่องความสะดวกในการติดตั้งและถอดออก ใช้พื้นที่น้อย และส่งแรงบิดได้สูงอย่างมั่นคง มีให้เลือกหลากหลายรุ่นตามลักษณะการใช้งาน เช่น ETP-E Plus, ETP-T, PSL-K และ PSL-D รวมถึงรุ่นกันสนิมสำหรับสภาพแวดล้อมเฉพาะ ทั้งยังช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง เพิ่มความเสถียรในการทำงาน เหมาะกับอุตสาหกรรมที่ต้องการความแม่นยำ ความเร็ว และความทนทาน เช่น เครื่องจักรอัตโนมัติ, พัดลมอุตสาหกรรม และสายพานลำเลียง

ข้อมูลทั่วไป

เพลาและดุมล้อสามารถเชื่อมต่อกันได้อย่างง่ายดายและรวดเร็วโดยการขันสลักเกลียวที่อยู่ที่พื้นผิวหน้าแปลน การยึดทำได้โดยใช้สลักเกลียวจำนวนน้อยกว่าการใช้ระบบกลไก และไม่มีร่องเหมือนระบบกลไก จึงสามารถเชื่อมต่อได้อย่างแม่นยำด้วยระยะศูนย์กลางร่วมศูนย์ 0.05 มม.

ข้อมูลเฉพาะ

Model Rated torque [N•m] Rated thrust [N] Rated radial load [N] Shaft contact pressure [N/mm²] Hub contact pressure [N/mm²] Tightening torque [N•m] Moment of inertia [kg•m²] Mass [kg]
ETP-A-15 55 7300 2500 90 80 6 0.018 × 10-3 0.1
ETP-A-18 100 10600 5800 90 80 8 0.046 × 10-3 0.17
ETP-A-20 125 12500 6600 90 80 8 0.046 × 10-3 0.16
ETP-A-22 135 12300 8200 90 80 8 0.065 × 10-3 0.19
ETP-A-24 200 16700 9800 90 80 8 0.067 × 10-3 0.2
ETP-A-25 250 20000 10600 90 80 8 0.071 × 10-3 0.19
ETP-A-28 300 21400 13100 90 80 8 0.12 × 10-3 0.26
ETP-A-30 420 28000 14700 90 80 8 0.14 × 10-3 0.29
ETP-A-32 420 26300 16800 90 80 8 0.20 × 10-3 0.35
ETP-A-35 650 37100 18800 90 80 8 0.25 × 10-3 0.4
ETP-A-38 750 39500 21200 90 80 8 0.31 × 10-3 0.43
ETP-A-40 940 47000 22800 90 80 8 0.44 × 10-3 0.55
ETP-A-42 940 44800 24400 90 80 8 0.47 × 10-3 0.55
ETP-A-45 1290 57300 26900 90 80 13 0.69 × 10-3 0.71
ETP-A-48 1570 65400 29300 90 80 13 0.83 × 10-3 0.78
ETP-A-50 1900 76000 30900 90 80 13 1.05 × 10-3 0.86
ETP-A-55 2500 90900 35000 90 80 13 1.43 × 10-3 1.06
ETP-A-60 3400 113000 39100 90 80 13 2.15 × 10-3 1.37
ETP-A-65 3500 108000 43100 90 80 13 3.10 × 10-3 1.67
ETP-A-70 5200 149000 47200 90 80 32 4.08 × 10-3 2.04
ETP-A-75 6300 168000 51300 90 80 32 5.50 × 10-3 2.42
ETP-A-80 8000 220000 55000 90 80 32 8.10 × 10-3 2.64
ETP-A-90 11000 244000 60000 90 80 32 12.2 × 10-3 3.54
ETP-A-100 15500 310000 62000 90 80 32 19.9 × 10-3 4.8

เอกสารข้อมูล

ETP BUSHINGS & POSI-LOCK คีย์เลสบุช Miki Pulley ETP-A Models code ETP-A-19 Data sheet
