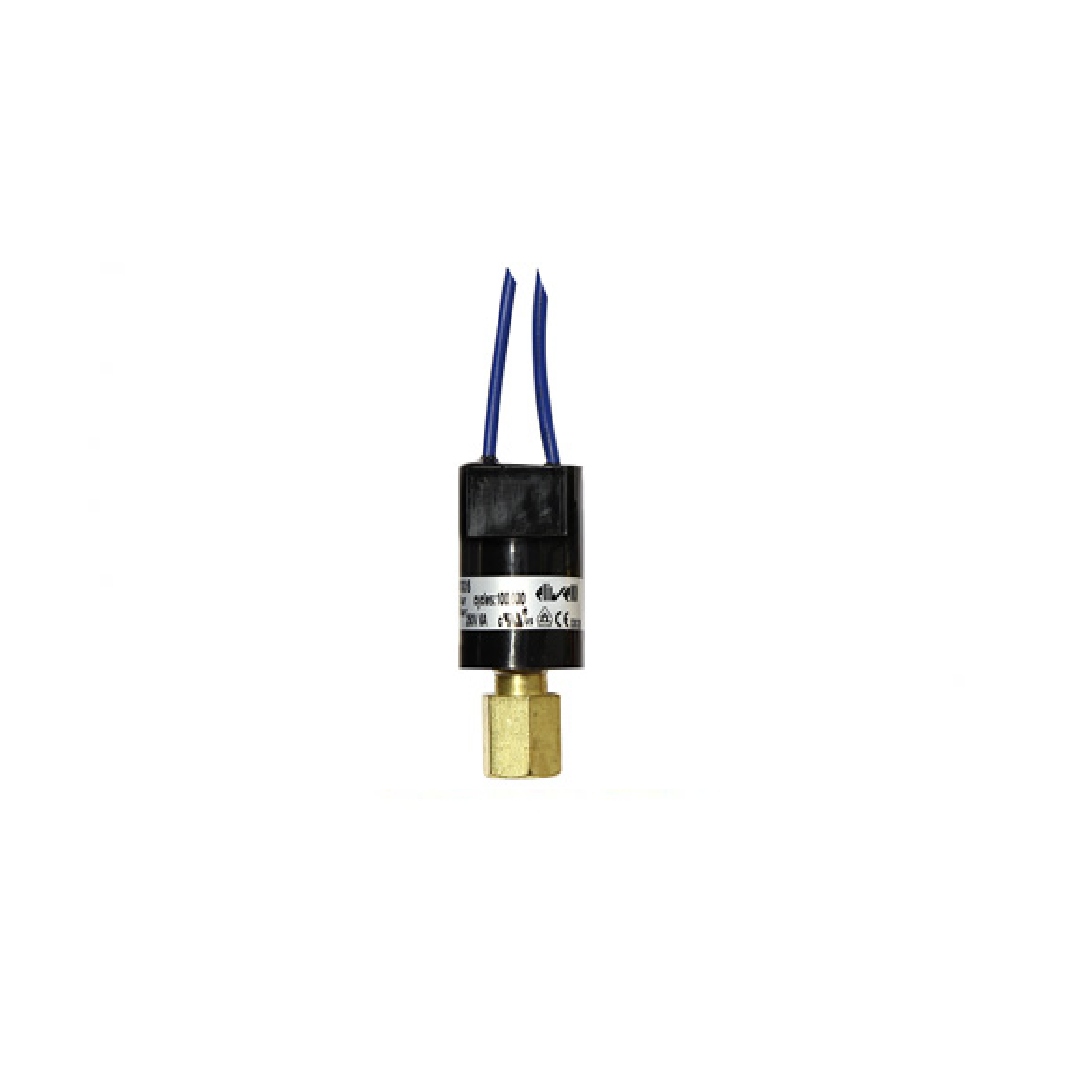

Eliwell สวิตซ์แรงดัน NSD LA OUT 2,5 IN 3,5 3m WIRE 1/4 FEMALE FLARE (UL & VDE) NSDLA00A3A107
Eliwell สวิตซ์แรงดัน NSD LA OUT 2,5 IN 3,5 3m WIRE 1/4 FEMALE FLARE (UL & VDE) NSDLA00A3A107
ELIWELL
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,279.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,279.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Eliwell สวิตซ์แรงดัน NSD LA OUT 2,5 IN 3,5 3m WIRE 1/4 FEMALE FLARE (UL & VDE) NSDLA00A3A107
Eliwell สวิตช์แรงดัน (Pressure Switch) คืออุปกรณ์ทางกลไกหรืออิเล็กทรอนิกส์ที่ทำหน้าที่ ตรวจจับและตอบสนองต่อการเปลี่ยนแปลงของแรงดัน ในระบบ เมื่อแรงดันถึงค่าที่ตั้งไว้ (Set Point) สวิตช์จะทำการ เปิด (Open) หรือ ปิด (Close) หน้าสัมผัสทางไฟฟ้า เพื่อควบคุมการทำงานของอุปกรณ์อื่นๆ ในระบบ หรือส่งสัญญาณเตือนเมื่อเกิดความผิดปกติการเลือก สวิตช์แรงดัน (Pressure Switch) ที่เหมาะสมกับระบบของคุณเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือของระบบ การทำความเข้าใจถึงหลักการทำงานและประเภทต่างๆ จะช่วยให้คุณสามารถเลือกและใช้งานอุปกรณ์นี้ได้อย่างถูกต้อง รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
| ประเภท | SPDT Automatic Reset | SPDT Manual Reset | SPST สำหรับ CO₂ |
| รุ่น (Models) | NSD01H2NSD03H2NSD01L2NSD03L2 | NSDM2 | NSD01CANSD03CA |
| หลักการทำงาน (Operating principle) | ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน เมื่อแรงดันสูงขึ้น contact (H) จะเปิดในขณะที่ contact (L) ปิดเมื่อแรงดันเพิ่มขึ้น contact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง contact 1-2 หรือ (1-4) จะเปิด และ contact 1-3 หรือ (1-2) จะปิดพร้อมกัน | เมื่อแรงดันในระบบสูงกว่าค่าที่กำหนด ไดอะแฟรมจะขยาย ดันแผ่นนิรภัยให้เข้าสู่ตำแหน่งล็อกContact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง ไดอะแฟรมจะหดตัว แต่แผ่นนิรภัยจะยังอยู่ในตำแหน่งล็อก จนกว่าจะกดปุ่มรีเซ็ตปุ่มจะรีเซ็ต contact 1-2 หรือ (1-4) และ contact 1-3 หรือ (1-2) พร้อมกัน | ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน การเคลื่อนไหวของไดอะแฟรมจะกระตุ้นลูกสูบให้เปิดหรือปิดหน้าสัมผัสไฟฟ้าสวิตช์จะรีเซ็ตอัตโนมัติเมื่อแรงดันลดลงถึงค่าที่กำหนด |
| การใช้งาน (Typical application) | ใช้ในระบบทำความเย็นและปรับอากาศทั่วไป | ใช้ในระบบทำความเย็นและปรับอากาศที่ต้องการการป้องกันแรงดันสูง พร้อมให้ผู้ปฏิบัติงานรีเซ็ตด้วยตนเองเมื่อจำเป็น สามารถติดตั้งได้ทั้งที่ท่อหรือแผงควบคุม | ออกแบบเฉพาะสำหรับอุปกรณ์ที่ใช้ก๊าซ CO₂ และอุปกรณ์ที่มีแรงดันเกิน 120 บาร์ |
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| หมายเลขชิ้นส่วน | NSDLA00A3A107 |
| อุณหภูมิในการทำงาน | -50 \ +135°C |
| อุณหภูมิในการจัดเก็บ | -30 \ +80°C |
| ความชื้นโดยรอบ | NA |
| แหล่งจ่ายไฟ | 36Vdc/120-240Vac |
| การดึงพลังงาน | 3Amp\dc-6Amp\AC |
| การใช้งาน | แรงดันต่ำ |
| รีเซ็ต | อัตโนมัติ |
| การติดตั้งเชิงกล | 716-20 UNF ตัวเมีย |
| อุปกรณ์ไฟฟ้า | สายไฟ 3.0ม. |
| บาร์ที่ตัดออก | 2.5 |
| บาร์ที่ตัดเข้า | 3.5 |
| ชนิดหน้าสัมผัส | SPST |
| น้ำหนักสุทธิ (ก.) | 130 |
| ความกว้างสุทธิ (ล.) | 24 |
| ความสูง (สูง) สุทธิ | 49 |
| ความลึก (ลึก) สุทธิ | 24 |
| น้ำหนัก (ก.) บรรจุภัณฑ์ | 14000 |
| ความกว้าง (ยาว) บรรจุภัณฑ์ | 290 |
| ความสูง (สูง) บรรจุภัณฑ์ | 220 |
| ความลึก (P) บรรจุภัณฑ์ | 480 |
ข้อมูลเทคนิค
ข้อมูลเทคนิค
| มาตรฐาน | ผลิตภัณฑ์เป็นไปตามมาตรฐานที่สอดคล้องกันดังต่อไปนี้: EN 60730-1 / EN 60730-2-6 / EN 12263 |
| การก่อสร้างการควบคุม | การควบคุมแบบรวม |
| วัตถุประสงค์ของการควบคุม | การควบคุมการทำงานของแรงดัน (VDE) การควบคุมป้องกันแรงดัน (UL) |
| ประเภทของการดำเนินการ | รีเซ็ตด้วยตนเอง: 2.C (UL) - 1.B (VDE) รีเซ็ตอัตโนมัติ: 2.B (UL) - 1.B (VDE) |
| การกำหนดค่าการติดต่อ | SPST-NC หรือ SPST-NO |
| ระดับการป้องกันโดยการปิดล้อม | IP67 (รุ่นมีสายเคเบิล) |
| ระดับมลพิษ | 3 (UL) 2 (VDE) |
| หมวดหมู่แรงดันไฟเกิน | ครั้งที่สอง |
| แรงดันพัลส์ที่กำหนด | 4,000 โวลต์ (UL) 2,500 โวลต์ (VDE) |
| สารทำความเย็น | ดูการใช้สารทำความเย็นที่เข้ากันได้ |
| สภาพแวดล้อมการทำงาน | -40 ... 60 °C (-40 ... 140 °F) (UL) 0 ... 85 °C (32 ... 185 °F) (VDE) |
| เงื่อนไขการขนส่งและการเก็บรักษา | -40 ... 60 องศาเซลเซียส (-40 ... 140 องศาฟาเรนไฮต์) |
| ระบบอุณหภูมิ Ts (อุณหภูมิของไหล) | -54 ... 135 องศาเซลเซียส (-65.2 ... 275 องศาฟาเรนไฮต์) -54 ... 150 องศาเซลเซียส (-65.2 ... 302 องศาฟาเรนไฮต์) อยู่ในช่วง:< 1.5 ... 55 บาร์ (22 ... 798 psi) 120 ... 175 บาร์ (1740 ... 2538 psi) |
| โหมดรีเซ็ต | อัตโนมัติหรือด้วยตนเอง |
| แรงดันกระชากชั่วขณะ (Pmax) | 1.1x พีเอส |
| ช่วงแรงดัน | รีเซ็ตอัตโนมัติ 0.2 ... 55 บาร์ (2.9 ... 798 psi) การรีเซ็ตด้วยตนเอง 10 ... 55 บาร์ (145 ... 798 psi) |
| ระบบแรงดันสูงสุด PS | ตัดแรงดันออก < 1.5 บาร์ (< 22 psi)/120 ... 175 บาร์ (1740 ... 2538 psi) < 1.5 บาร์ (< 22 psi)/28 บาร์ (406 ปอนด์ต่อตารางนิ้ว) 1.5 ... ≤ 43 บาร์ (22 ... ≤ 623 psi)/50 บาร์ (725 ปอนด์ต่อตารางนิ้ว) > 43 ... ≤ 55 บาร์ (> 623 ... 798 psi)/1.1 x (ตัดออก + 2 บาร์) |
| การทดสอบแรงดันระเบิด | ระยะการทำงาน 0.2 ... 55 บาร์ (2.9 ... 798 psi)*345 บาร์ (5000 ปอนด์ต่อตารางนิ้ว) 120 ... 175 บาร์ (1740 ... 2538 psi)*พีแม็กซ์ = x 4) |
| การเชื่อมต่อไฟฟ้ามาตรฐาน(1) | ฟาสตัน 6.35 มม. / 0.25 นิ้ว สายเคเบิล: 1.0 ม. (3.28 ฟุต) UL 1015 (0.82 มม.² / 18 AWG) การเชื่อมต่อไฟฟ้าประเภทอื่นๆ ตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13) |
| ข้อต่อแรงดันมาตรฐาน | 7/16-20 UNF พร้อมตัวกด ประเภทอื่นๆ ของการติดตั้งตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13) |
| การอนุมัติ | รุ่น CO2 ที่ได้รับการขึ้นทะเบียน UL/cUL (PED Category IV) : PED Category IV |
| ความต้านทานการสั่นสะเทือน | 8 g ที่ 50 ถึง 2000 เฮิรตซ์ |
