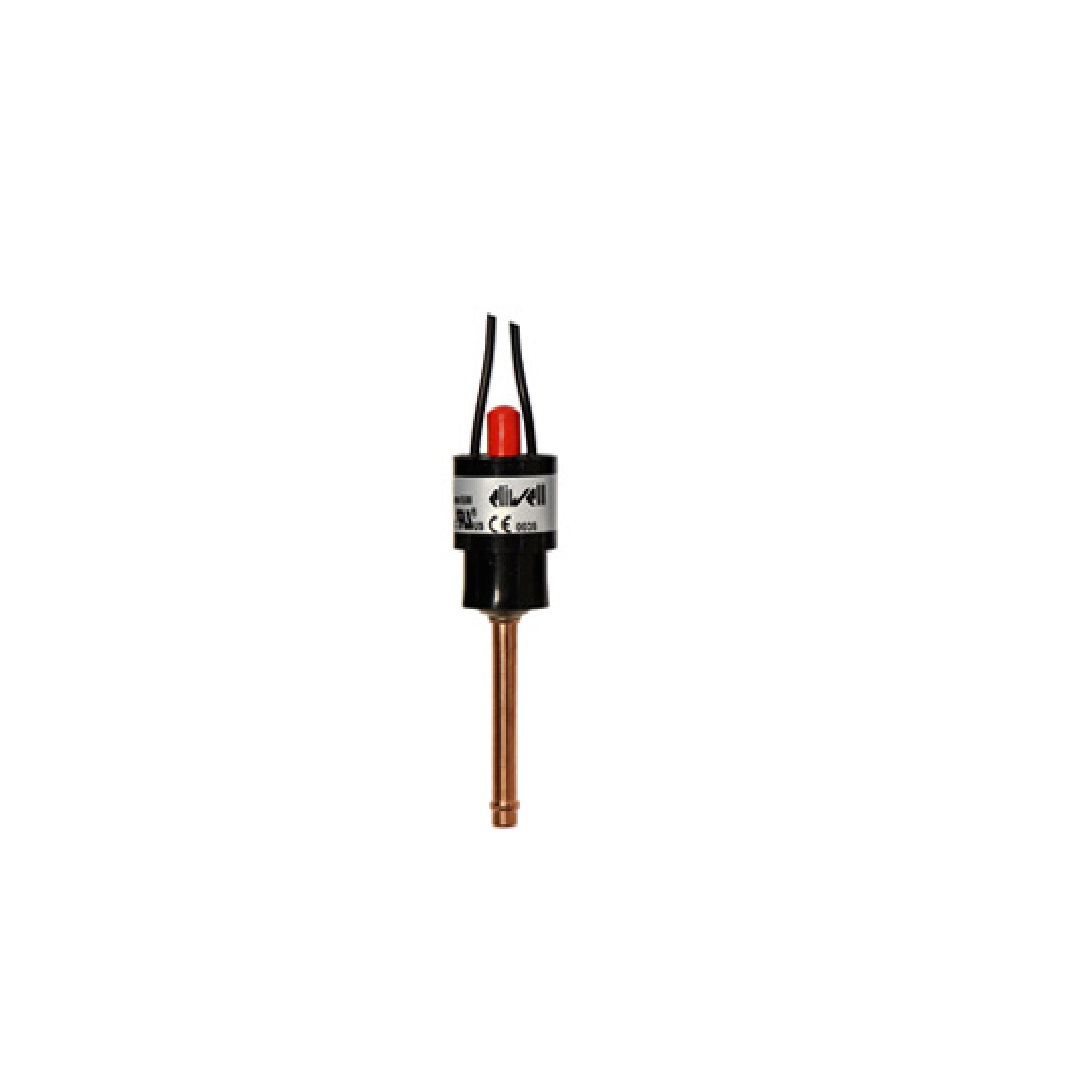

Eliwell สวิตซ์แรงดัน NSD LA OUT 0,34 IN 1,36 0,5m WIRE 6X58 BULGE CU TUBE 7mm deep NSDLA10A20100
Eliwell สวิตซ์แรงดัน NSD LA OUT 0,34 IN 1,36 0,5m WIRE 6X58 BULGE CU TUBE 7mm deep NSDLA10A20100
ELIWELL
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,123.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,123.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Eliwell สวิตซ์แรงดัน NSD LA OUT 0,34 IN 1,36 0,5m WIRE 6X58 BULGE CU TUBE 7mm deep NSDLA10A20100
Eliwell สวิตช์แรงดัน (Pressure Switch) คืออุปกรณ์ทางกลไกหรืออิเล็กทรอนิกส์ที่ทำหน้าที่ ตรวจจับและตอบสนองต่อการเปลี่ยนแปลงของแรงดัน ในระบบ เมื่อแรงดันถึงค่าที่ตั้งไว้ (Set Point) สวิตช์จะทำการ เปิด (Open) หรือ ปิด (Close) หน้าสัมผัสทางไฟฟ้า เพื่อควบคุมการทำงานของอุปกรณ์อื่นๆ ในระบบ หรือส่งสัญญาณเตือนเมื่อเกิดความผิดปกติการเลือก สวิตช์แรงดัน (Pressure Switch) ที่เหมาะสมกับระบบของคุณเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือของระบบ การทำความเข้าใจถึงหลักการทำงานและประเภทต่างๆ จะช่วยให้คุณสามารถเลือกและใช้งานอุปกรณ์นี้ได้อย่างถูกต้อง รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
| ประเภท | SPDT Automatic Reset | SPDT Manual Reset | SPST สำหรับ CO₂ |
| รุ่น (Models) | NSD01H2NSD03H2NSD01L2NSD03L2 | NSDM2 | NSD01CANSD03CA |
| หลักการทำงาน (Operating principle) | ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน เมื่อแรงดันสูงขึ้น contact (H) จะเปิดในขณะที่ contact (L) ปิดเมื่อแรงดันเพิ่มขึ้น contact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง contact 1-2 หรือ (1-4) จะเปิด และ contact 1-3 หรือ (1-2) จะปิดพร้อมกัน | เมื่อแรงดันในระบบสูงกว่าค่าที่กำหนด ไดอะแฟรมจะขยาย ดันแผ่นนิรภัยให้เข้าสู่ตำแหน่งล็อกContact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง ไดอะแฟรมจะหดตัว แต่แผ่นนิรภัยจะยังอยู่ในตำแหน่งล็อก จนกว่าจะกดปุ่มรีเซ็ตปุ่มจะรีเซ็ต contact 1-2 หรือ (1-4) และ contact 1-3 หรือ (1-2) พร้อมกัน | ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน การเคลื่อนไหวของไดอะแฟรมจะกระตุ้นลูกสูบให้เปิดหรือปิดหน้าสัมผัสไฟฟ้าสวิตช์จะรีเซ็ตอัตโนมัติเมื่อแรงดันลดลงถึงค่าที่กำหนด |
| การใช้งาน (Typical application) | ใช้ในระบบทำความเย็นและปรับอากาศทั่วไป | ใช้ในระบบทำความเย็นและปรับอากาศที่ต้องการการป้องกันแรงดันสูง พร้อมให้ผู้ปฏิบัติงานรีเซ็ตด้วยตนเองเมื่อจำเป็น สามารถติดตั้งได้ทั้งที่ท่อหรือแผงควบคุม | ออกแบบเฉพาะสำหรับอุปกรณ์ที่ใช้ก๊าซ CO₂ และอุปกรณ์ที่มีแรงดันเกิน 120 บาร์ |
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| หมายเลขชิ้นส่วน | NSDLA10A20100 |
| อุณหภูมิในการทำงาน | -50 \ +135°C |
| อุณหภูมิในการจัดเก็บ | -30 \ +80°C |
| ความชื้นโดยรอบ | NA |
| แหล่งจ่ายไฟ | 36Vdc/120-240Vac |
| การดึงพลังงาน | 3Amp\dc-6Amp\AC |
| การใช้งาน | แรงดันต่ำ |
| รีเซ็ต | อัตโนมัติ |
| การติดตั้งเชิงกล | ท่อบัดกรีนูน 6 มม. |
| อุปกรณ์ไฟฟ้า | สายไฟ 0,5ม. |
| บาร์ที่ตัดออก | 0.34 |
| บาร์ที่ตัดเข้า | 1.36 |
| ชนิดหน้าสัมผัส | SPST |
| น้ำหนักสุทธิ (ก.) | 50 |
| ความกว้างสุทธิ (ล.) | 24 |
| ความสูง (สูง) สุทธิ | 89 |
| ความลึก (ลึก) สุทธิ | 24 |
| น้ำหนัก (ก.) บรรจุภัณฑ์ | 6000 |
| ความกว้าง (ยาว) บรรจุภัณฑ์ | 300 |
| ความสูง (สูง) บรรจุภัณฑ์ | 245 |
| ความลึก (P) บรรจุภัณฑ์ | 300 |
ข้อมูลเทคนิค
ข้อมูลเทคนิค
| มาตรฐาน | ผลิตภัณฑ์เป็นไปตามมาตรฐานที่สอดคล้องกันดังต่อไปนี้: EN 60730-1 / EN 60730-2-6 / EN 12263 |
| การก่อสร้างการควบคุม | การควบคุมแบบรวม |
| วัตถุประสงค์ของการควบคุม | การควบคุมการทำงานของแรงดัน (VDE) การควบคุมป้องกันแรงดัน (UL) |
| ประเภทของการดำเนินการ | รีเซ็ตด้วยตนเอง: 2.C (UL) - 1.B (VDE) รีเซ็ตอัตโนมัติ: 2.B (UL) - 1.B (VDE) |
| การกำหนดค่าการติดต่อ | SPST-NC หรือ SPST-NO |
| ระดับการป้องกันโดยการปิดล้อม | IP67 (รุ่นมีสายเคเบิล) |
| ระดับมลพิษ | 3 (UL) 2 (VDE) |
| หมวดหมู่แรงดันไฟเกิน | ครั้งที่สอง |
| แรงดันพัลส์ที่กำหนด | 4,000 โวลต์ (UL) 2,500 โวลต์ (VDE) |
| สารทำความเย็น | ดูการใช้สารทำความเย็นที่เข้ากันได้ |
| สภาพแวดล้อมการทำงาน | -40 ... 60 °C (-40 ... 140 °F) (UL) 0 ... 85 °C (32 ... 185 °F) (VDE) |
| เงื่อนไขการขนส่งและการเก็บรักษา | -40 ... 60 องศาเซลเซียส (-40 ... 140 องศาฟาเรนไฮต์) |
| ระบบอุณหภูมิ Ts (อุณหภูมิของไหล) | -54 ... 135 องศาเซลเซียส (-65.2 ... 275 องศาฟาเรนไฮต์) -54 ... 150 องศาเซลเซียส (-65.2 ... 302 องศาฟาเรนไฮต์) อยู่ในช่วง:< 1.5 ... 55 บาร์ (22 ... 798 psi) 120 ... 175 บาร์ (1740 ... 2538 psi) |
| โหมดรีเซ็ต | อัตโนมัติหรือด้วยตนเอง |
| แรงดันกระชากชั่วขณะ (Pmax) | 1.1x พีเอส |
| ช่วงแรงดัน | รีเซ็ตอัตโนมัติ 0.2 ... 55 บาร์ (2.9 ... 798 psi) การรีเซ็ตด้วยตนเอง 10 ... 55 บาร์ (145 ... 798 psi) |
| ระบบแรงดันสูงสุด PS | ตัดแรงดันออก < 1.5 บาร์ (< 22 psi)/120 ... 175 บาร์ (1740 ... 2538 psi) < 1.5 บาร์ (< 22 psi)/28 บาร์ (406 ปอนด์ต่อตารางนิ้ว) 1.5 ... ≤ 43 บาร์ (22 ... ≤ 623 psi)/50 บาร์ (725 ปอนด์ต่อตารางนิ้ว) > 43 ... ≤ 55 บาร์ (> 623 ... 798 psi)/1.1 x (ตัดออก + 2 บาร์) |
| การทดสอบแรงดันระเบิด | ระยะการทำงาน 0.2 ... 55 บาร์ (2.9 ... 798 psi)*345 บาร์ (5000 ปอนด์ต่อตารางนิ้ว) 120 ... 175 บาร์ (1740 ... 2538 psi)*พีแม็กซ์ = x 4) |
| การเชื่อมต่อไฟฟ้ามาตรฐาน(1) | ฟาสตัน 6.35 มม. / 0.25 นิ้ว สายเคเบิล: 1.0 ม. (3.28 ฟุต) UL 1015 (0.82 มม.² / 18 AWG) การเชื่อมต่อไฟฟ้าประเภทอื่นๆ ตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13) |
| ข้อต่อแรงดันมาตรฐาน | 7/16-20 UNF พร้อมตัวกด ประเภทอื่นๆ ของการติดตั้งตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13) |
| การอนุมัติ | รุ่น CO2 ที่ได้รับการขึ้นทะเบียน UL/cUL (PED Category IV) : PED Category IV |
| ความต้านทานการสั่นสะเทือน | 8 g ที่ 50 ถึง 2000 เฮิรตซ์ |
