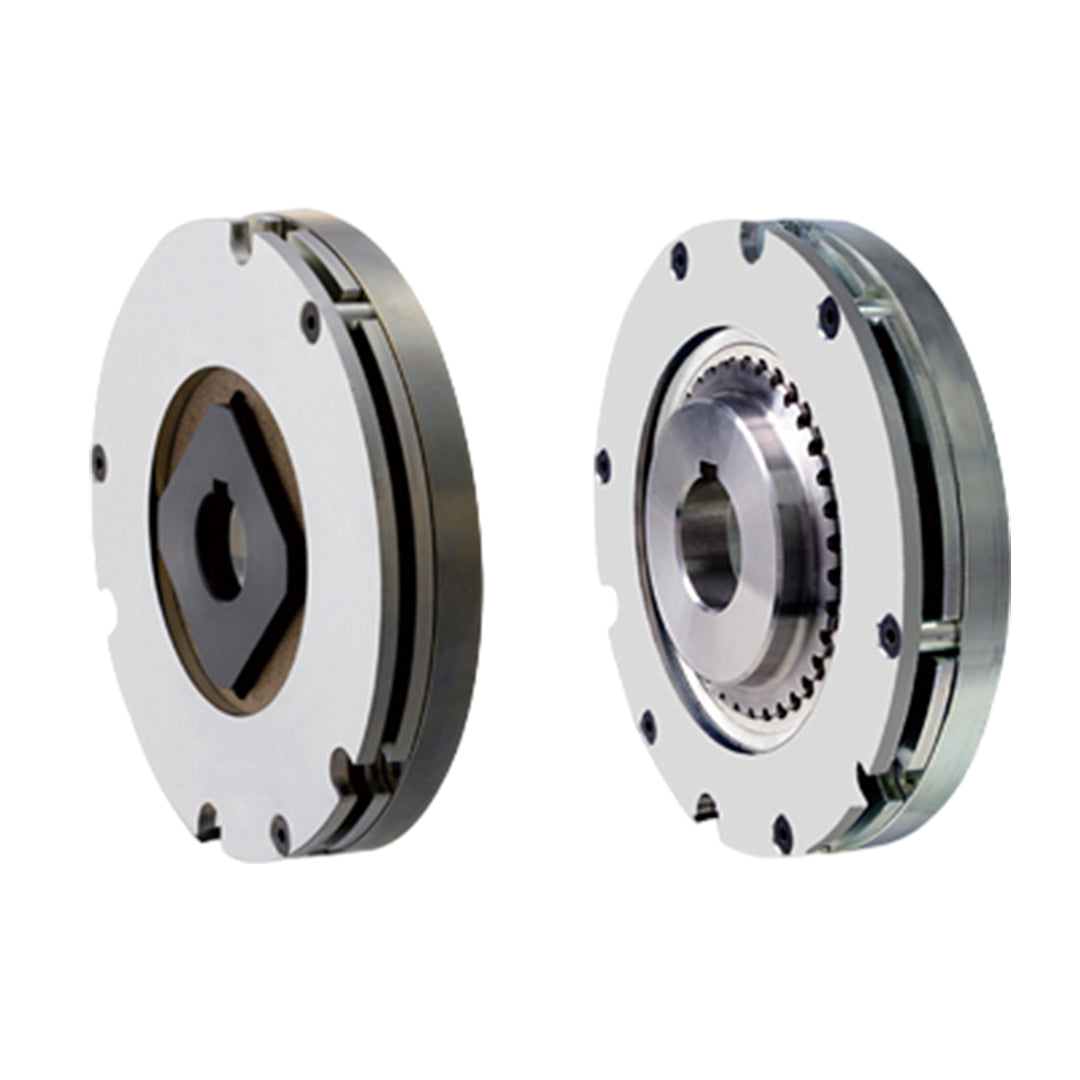

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY BXR Models code BXR-16-20-055
ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY BXR Models code BXR-16-20-055
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY BXR Models code BXR-16-20-055
คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) แบรนด์ MIKI PULLEY เป็นผลิตภัณฑ์คุณภาพสูงจากญี่ปุ่นที่ได้รับความนิยมในงานอุตสาหกรรมหลากหลายประเภท เช่น เครื่องจักรอัตโนมัติ เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ โดยมีให้เลือกหลายรุ่นตามลักษณะการใช้งาน เช่น รุ่นขนาดเล็ก (102, 112, CYT) ที่มีแรงบิดต่ำและไม่มีแบ็คลาช เหมาะกับงานที่ต้องการความแม่นยำ รุ่นอุตสาหกรรมทั่วไป (101, 111, CSZ, BSZ) ที่รองรับแรงบิดสูงและติดตั้งง่าย รวมถึงยูนิตคลัตช์-เบรก (125, 122) สำหรับควบคุมตำแหน่งอย่างแม่นยำ และรุ่นเบรกแบบสปริง (BXR, BXW, BXL, BXH) ที่ทำงานได้แม้ในกรณีไฟฟ้าดับ นอกจากนี้ยังมีมอเตอร์เบรก (BMS, BMM) ที่ผสานการทำงานของมอเตอร์และเบรกไว้ในยูนิตเดียว ตอบโจทย์งานที่ต้องการความปลอดภัยสูงและการหยุดฉุกเฉิน โดยสามารถดาวน์โหลดแคตตาล็อกและคู่มือเพิ่มเติมได้จากเว็บไซต์ MIKI PULLEY เพื่อเลือกใช้ผลิตภัณฑ์ได้ตรงตามความต้องการของแต่ละแอปพลิเคชัน
คุณสมบัติ
คุณสมบัติ
โดดเด่นด้วยคุณสมบัติด้านความแม่นยำสูง การตอบสนองที่รวดเร็ว และความน่าเชื่อถือในการใช้งานอุตสาหกรรม โดยมีแรงบิดให้เลือกตั้งแต่ 0.4 ถึงกว่า 320 N·m ครอบคลุมตั้งแต่งานขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมหนัก ผลิตภัณฑ์ถูกออกแบบให้มีโครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่ายและดูแลรักษาน้อย อีกทั้งยังมีรุ่นที่ไม่มีแบ็คลาชช่วยให้ส่งกำลังได้อย่างแม่นยำ ไม่เกิดการสั่นคลอน รวมถึงมีรุ่นเบรกแบบสปริงที่ทำงานแม้ในกรณีไฟฟ้าดับเพื่อเพิ่มความปลอดภัย นอกจากนี้ยังมีทางเลือกสำหรับงานเฉพาะ เช่น รุ่นที่รวมคลัตช์และเบรกในยูนิตเดียว หรือเบรกที่ติดตั้งภายในมอเตอร์ จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ เครื่องพิมพ์ อุปกรณ์อิเล็กทรอนิกส์ และงานที่ต้องการควบคุมการหมุนหรือหยุดอย่างแม่นยำในทุกสถานการณ์
ข้อมูลทั่วไป
ข้อมูลทั่วไป
มีขนาดเพียงสองในสามของรุ่นเก่า จึงไม่มีส่วนที่ยื่นออกมาขวางทาง เบรกเหล่านี้ออกแบบมาโดยเฉพาะสำหรับยึดและเบรกฉุกเฉินในขณะที่ยังประหยัดพื้นที่ในการติดตั้ง จุดสำคัญคือโรเตอร์ที่เบากว่ามาก ซึ่งช่วยลดการสึกหรอจากการแข่งขันได้อย่างมาก น้ำหนักที่เบากว่าช่วยลดแรงเฉื่อย ทำให้สามารถติดตั้งได้โดยไม่ทำให้การตอบสนองของมอเตอร์เซอร์โวลดลง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Size | Static friction torque Ts ［N・m］ | Coil (at 20℃) | Heat resistance class | Lead wire | Max. rotation speed ［min-1］ | Rotating part moment of inertia J ［kg・m2］ | Allowable braking energy rate Ebaℓ ［J］ | Total braking energy ET ［J］ | Armature pull-in time ta ［s］ | Armature release time tar ［s］ | Backlash ［°］ | Mass ［kg］ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Voltage ［V］ | Wattage ［W］ | Current ［A］ | Resistance ［Ω］ | UL style | Size | ||||||||||||
| BXR-06-20-005 | 06 | 5 | 24 | 17.6 | 0.733 | 2.7 | F | UL1333 | AWG20 | 5000 | 3.39×10-5 | 500 | 2.0×105 | 0.05 | 0.02 | 0.5 | 1.1 |
| BXR-08-20-012 | 08 | 12 | 24 | 19.4 | 0.812 | 9.7 | F | UL1333 | AWG20 | 5000 | 7.56×10-5 | 800 | 2.0×105 | 0.08 | 0.02 | 0.4 | 1.4 |
| BXR-10-20-016 | 10 | 16 | 24 | 21.5 | 0.92 | 6.8 | F | UL1333 | AWG20 | 5000 | 3.02×10-4 | 1500 | 2.2×106 | 0.11 | 0.05 | 0.3 | 1.6 |
| BXR-12-20-030 | 12 | 30 | 24 | 23.7 | 0.99 | 4.3 | F | UL1333 | AWG20 | 5000 | 4.77×10-4 | 1500 | 2.5×106 | 0.12 | 0.03 | 0.3 | 2.6 |
| BXR-14-20-038 | 14 | 38 | 24 | 31.0 | 1.29 | 8.6 | F | UL1333 | AWG20 | 3600 | 11.3×10-4 | 1800 | 3.0×106 | 0.12 | 0.03 | 0.2 | 3.5 |
| BXR-16-20-055 | 16 | 55 | 24 | 19.0 | 0.79 | 0.3 | F | UL1333 | AWG20 | 3600 | 19.1×10-4 | 2000 | 3.0×106 | 0.22 | 0.10 | 0.2 | 4.1 |
