  • ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G
  • ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G
1 1

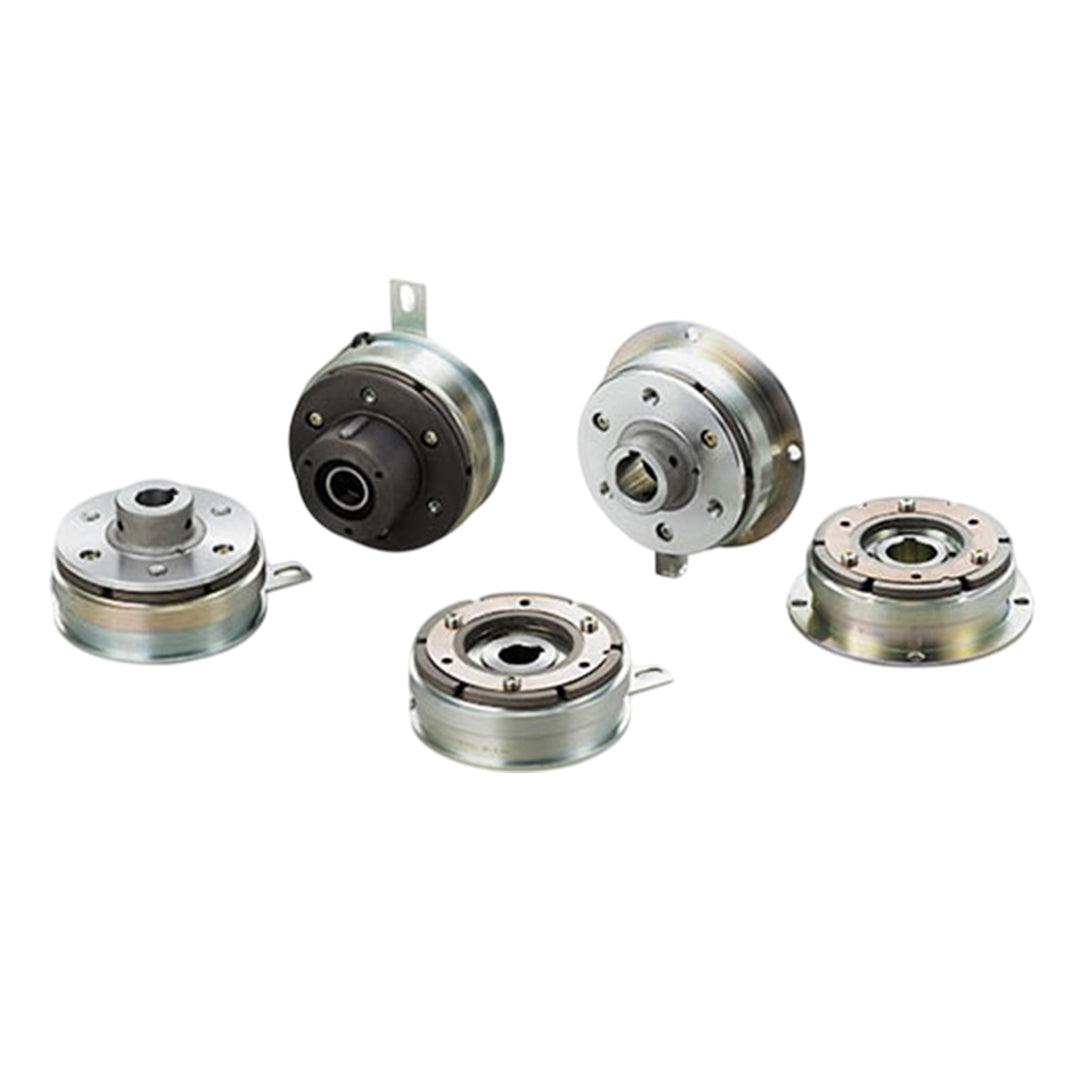

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
17,104.07 ฿
17,104.07 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G

คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) แบรนด์ MIKI PULLEY เป็นผลิตภัณฑ์คุณภาพสูงจากญี่ปุ่นที่ได้รับความนิยมในงานอุตสาหกรรมหลากหลายประเภท เช่น เครื่องจักรอัตโนมัติ เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ โดยมีให้เลือกหลายรุ่นตามลักษณะการใช้งาน เช่น รุ่นขนาดเล็ก (102, 112, CYT) ที่มีแรงบิดต่ำและไม่มีแบ็คลาช เหมาะกับงานที่ต้องการความแม่นยำ รุ่นอุตสาหกรรมทั่วไป (101, 111, CSZ, BSZ) ที่รองรับแรงบิดสูงและติดตั้งง่าย รวมถึงยูนิตคลัตช์-เบรก (125, 122) สำหรับควบคุมตำแหน่งอย่างแม่นยำ และรุ่นเบรกแบบสปริง (BXR, BXW, BXL, BXH) ที่ทำงานได้แม้ในกรณีไฟฟ้าดับ นอกจากนี้ยังมีมอเตอร์เบรก (BMS, BMM) ที่ผสานการทำงานของมอเตอร์และเบรกไว้ในยูนิตเดียว ตอบโจทย์งานที่ต้องการความปลอดภัยสูงและการหยุดฉุกเฉิน โดยสามารถดาวน์โหลดแคตตาล็อกและคู่มือเพิ่มเติมได้จากเว็บไซต์ MIKI PULLEY เพื่อเลือกใช้ผลิตภัณฑ์ได้ตรงตามความต้องการของแต่ละแอปพลิเคชัน

เปรียบเทียบราคา คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) ตัวอื่นๆ

คุณสมบัติ

โดดเด่นด้วยคุณสมบัติด้านความแม่นยำสูง การตอบสนองที่รวดเร็ว และความน่าเชื่อถือในการใช้งานอุตสาหกรรม โดยมีแรงบิดให้เลือกตั้งแต่ 0.4 ถึงกว่า 320 N·m ครอบคลุมตั้งแต่งานขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมหนัก ผลิตภัณฑ์ถูกออกแบบให้มีโครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่ายและดูแลรักษาน้อย อีกทั้งยังมีรุ่นที่ไม่มีแบ็คลาชช่วยให้ส่งกำลังได้อย่างแม่นยำ ไม่เกิดการสั่นคลอน รวมถึงมีรุ่นเบรกแบบสปริงที่ทำงานแม้ในกรณีไฟฟ้าดับเพื่อเพิ่มความปลอดภัย นอกจากนี้ยังมีทางเลือกสำหรับงานเฉพาะ เช่น รุ่นที่รวมคลัตช์และเบรกในยูนิตเดียว หรือเบรกที่ติดตั้งภายในมอเตอร์ จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ เครื่องพิมพ์ อุปกรณ์อิเล็กทรอนิกส์ และงานที่ต้องการควบคุมการหมุนหรือหยุดอย่างแม่นยำในทุกสถานการณ์

ข้อมูลทั่วไป

คลัตช์เหล่านี้เหมาะสำหรับเครื่องจักรอุตสาหกรรมทั่วไปทุกประเภท การออกแบบที่ชาญฉลาดเหล่านี้โดดเด่นในด้านประสิทธิภาพทั้งหมดที่คลัตช์ต้องการ รวมถึงลักษณะแรงบิดและการตอบสนอง และยังมีความทนทานที่ยอดเยี่ยมอีกด้วย รุ่น 101 ติดตั้งบนหน้าแปลน ในขณะที่รุ่น CS ติดตั้งบนตลับลูกปืน รุ่นทั้งสองประเภทสามารถทำให้เข้ากันได้กับเงื่อนไขการติดตั้งโดยรวมเข้ากับชุดอาร์เมเจอร์ซึ่งมีรูปร่างการติดตั้งที่แตกต่างกันสามแบบ

ข้อมูลเฉพาะ

Model Size Dynamic friction torque Td ［N・m］ Static friction torque Ts ［N・m］ Coil (at 20℃) Heat resistance class Lead wire Max. rotation speed ［min-1］ Rotating part moment of inertia J Total work performed until readjustment of the air gap ET ［J］ Armature pull-in time ta ［s］ Torque build-up time tp ［s］ Torque decaying time td ［s］ Mass ［kg］
Voltage ［V］ Wattage ［W］ Current ［A］ Resistance ［Ω］ UL style Size Rotor ［kg・m2］ Armature ［kg・m2］
CS-06-33G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10-5 4.23×10-5 36×106 0.020 0.041 0.020 0.50
CS-06-35G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10-5 1.05×10-4 36×106 0.020 0.041 0.020 0.70
CS-06-31G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10-5 6.03×10-5 36×106 0.020 0.041 0.020 0.54
CS-08-33G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10-4 1.18×10-4 60×106 0.023 0.051 0.030 0.87
CS-08-35G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10-4 3.00×10-4 60×106 0.023 0.051 0.030 1.23
CS-08-31G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10-4 1.71×10-4 60×106 0.023 0.051 0.030 0.95
CS-10-33G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10-4 4.78×10-4 130×106 0.025 0.063 0.050 1.57
CS-10-35G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10-4 9.45×10-4 130×106 0.025 0.063 0.050 2.18
CS-10-31G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10-4 6.63×10-4 130×106 0.025 0.063 0.050 1.73
CS-12-33G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10-3 1.31×10-3 250×106 0.040 0.115 0.065 2.89
CS-12-35G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10-3 2.75×10-3 250×106 0.040 0.115 0.065 3.93
CS-12-31G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10-3 1.81×10-3 250×106 0.040 0.115 0.065 3.18
CS-16-33G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10-3 4.80×10-3 470×106 0.050 0.160 0.085 5.3
CS-16-35G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10-3 9.05×10-3 470×106 0.050 0.160 0.085 7.1
CS-16-31G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10-3 6.35×10-3 470×106 0.050 0.160 0.085 5.6
CS-20-33G 20 160 175 DC24 45 1.88 13 B UL3398 AWG16 1500 1.93×10-2 1.37×10-2 10×108 0.090 0.250 0.130 9.8
CS-25-33G 25 320 350 DC24 72 3.00 8 B UL3398 AWG16 1500 4.48×10-2 3.58×10-2 20×108 0.115 0.335 0.210 17.5

เอกสารข้อมูล

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code CS-10-31G Data sheet
