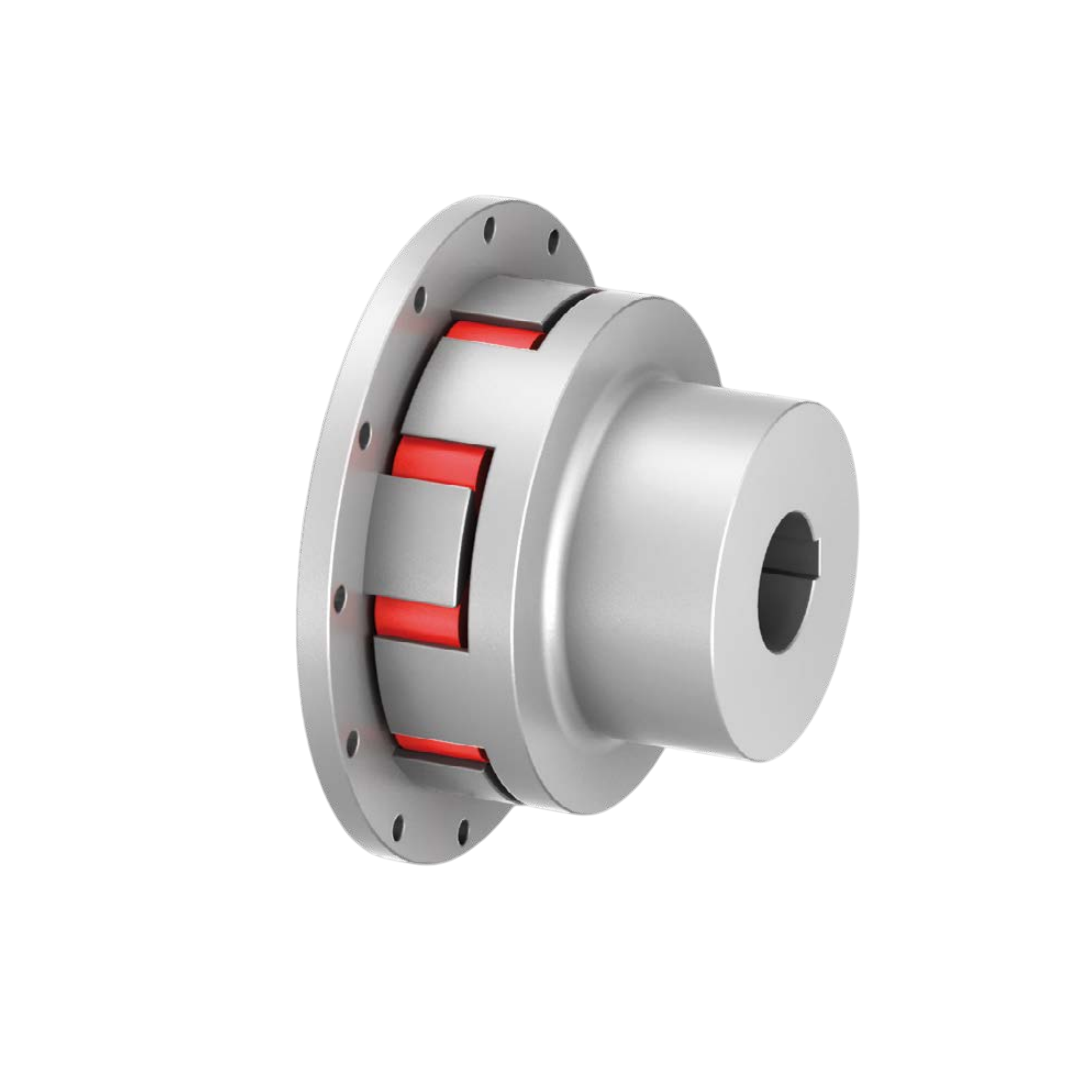

Elastomer Jaw Couplings RINGFEDER TNS SX WS1040-L ขนาด 400-L
Elastomer Jaw Couplings RINGFEDER TNS SX WS1040-L ขนาด 400-L
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
22,824.93 ฿
ราคาปกติ
ราคาโปรโมชัน
22,824.93 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS SX WS1040-L ขนาด 400-L
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม ฮับมาตรฐาน (Standard Hub) และ หน้าแปลนแบบ Claw Flange
- โครงสร้างแข็งแรง ทนทาน รองรับแรงบิดได้ดี และให้ความเสถียรในการหมุน
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ช่วยดูดซับแรงสั่นสะเทือน ลดแรงกระแทก และป้องกันการสึกหรอของอุปกรณ์ที่เชื่อมต่อ
- รองรับการชดเชยการเยื้องศูนย์ในเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- การติดตั้งง่าย ด้วยฮับมาตรฐานและหน้าแปลนแบบ Claw Flange
- การประกอบไม่ซับซ้อน และสามารถจัดศูนย์ได้แม่นยำ
- สามารถถอดเปลี่ยนชิ้นส่วนยางได้สะดวก โดยไม่กระทบต่อเพลาหลัก
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษ
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการ ความแข็งแรงของการเชื่อมต่อเพลา และ การลดแรงสั่นสะเทือน
- ใช้ได้กับเครื่องจักรหลากหลาย เช่น ปั๊ม พัดลม คอมเพรสเซอร์ หรือระบบส่งกำลังทั่วไป
- ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
- เหมาะกับงานที่ต้องการบำรุงรักษาง่ายและความปลอดภัยสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WS1040-L |
| Size | 400-L |
| TKN Nm | 4750 |
| TKmax Nm | 14250 |
| nmax 1/min | 1900 |
| d1kmax mm | 160 |
| A mm | 514 |
| D1 mm | 400 |
| D2 mm | 225 |
| C1 mm | 183.5 |
| FK mm | 30 |
| Z mm | 5 |
| dF mm | 420 |
| DPC7 mm | 480 |
| nb7 | 20 |
| d7 mm | 17.5 |
| L mm | 285 |
| L2 mm | 157 |
| E mm | 7.5 |
| H3 mm | 55 |
| dbe mm | 250 |
| Gwub kg | 100.9 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อมฮับมาตรฐานและหน้าแปลนแบบ Claw Flange |
| ลักษณะเด่น | โครงสร้างเรียบง่าย แข็งแรง ติดตั้งสะดวก และรองรับการประกอบกับเพลาแบบ Claw Flange |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งง่าย สามารถประกอบกับเพลาและ Claw Flange ได้สะดวก |
| การบำรุงรักษา | เปลี่ยนเฉพาะชิ้นส่วนยางได้สะดวก ลดเวลาในการซ่อมบำรุง |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรทั่วไป ปั๊ม พัดลม คอมเพรสเซอร์ และอุปกรณ์ส่งกำลัง |
| จุดเด่น | ติดตั้งง่าย แข็งแรงทนทาน และให้การส่งกำลังที่มั่นคง |
