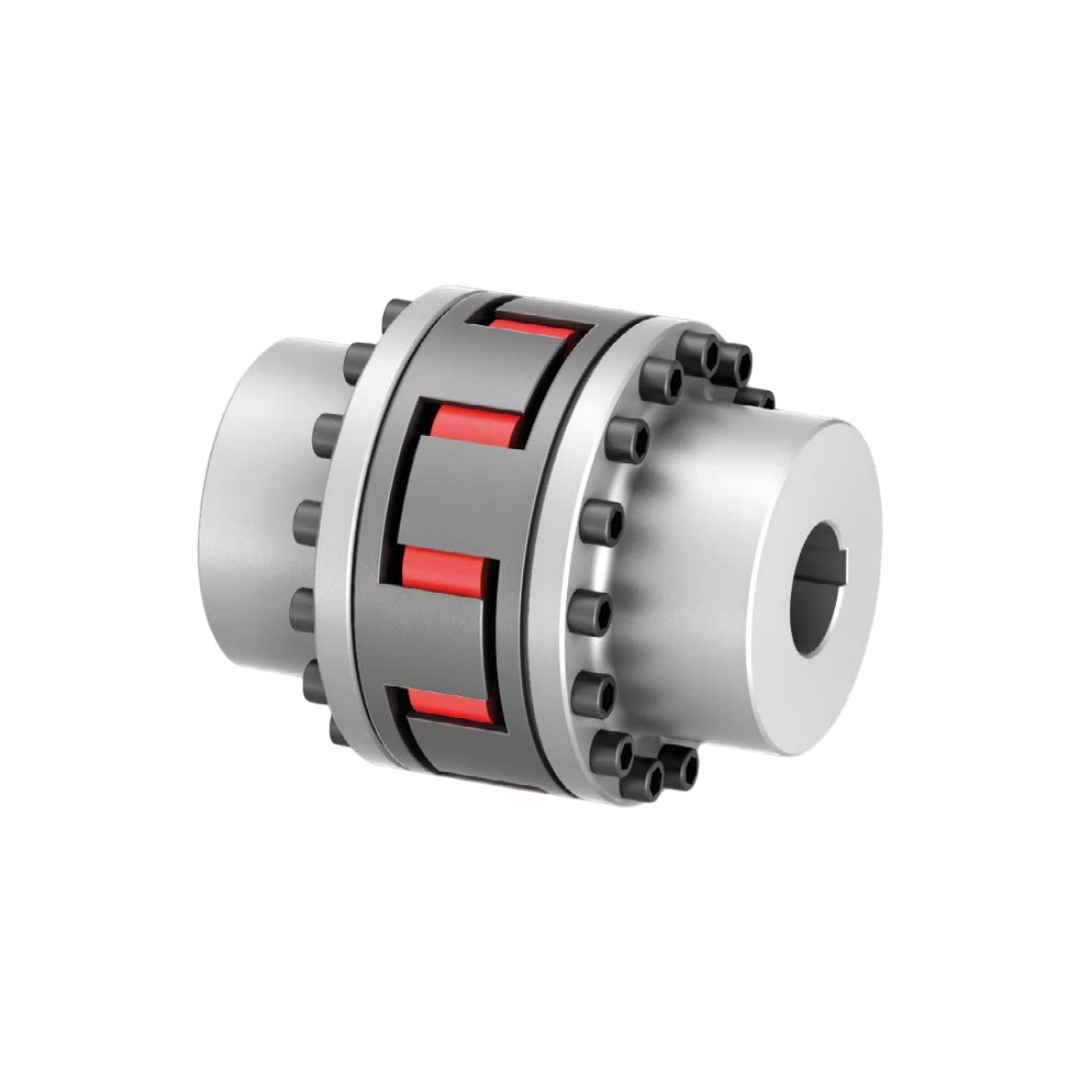

Elastomer Jaw Couplings RINGFEDER TNS SDDL-5 WSD720-L ขนาด 200
Elastomer Jaw Couplings RINGFEDER TNS SDDL-5 WSD720-L ขนาด 200
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
30,921.79 ฿
ราคาปกติ
ราคาโปรโมชัน
30,921.79 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS SDDL-5 WSD720-L ขนาด 200
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม Claw Rings ถอดแยกได้ และ ฮับหน้าแปลนยาว (Long Flange Hubs) เพื่อรองรับเพลาที่ยาวและให้ความมั่นคงสูง
- โครงสร้างแข็งแรง ทนทาน รองรับแรงบิดได้ดี และมีความเสถียรในการหมุน
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ดูดซับแรงสั่นสะเทือน ลดแรงกระแทก และป้องกันการสึกหรอของอุปกรณ์ที่เชื่อมต่อ
- รองรับการชดเชยการเยื้องศูนย์ทั้งในเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- Claw Rings ถอดแยกได้ ทำให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนง่ายโดยไม่ต้องถอดเพลาหลัก
- ฮับหน้าแปลนยาวช่วยให้การยึดเพลามีความมั่นคงมากขึ้น โดยเฉพาะเพลาที่มีความยาวซ้อนทับ
- การจัดศูนย์ทำได้ง่ายและแม่นยำ
- การติดตั้งไม่ซับซ้อน และไม่ต้องใช้เครื่องมือพิเศษ
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความมั่นคงสูง ของเพลาและ ความสะดวกในการบำรุงรักษา
- ใช้งานได้ดีในงานอุตสาหกรรมที่มีแรงบิดสูง หรือระบบที่ต้องการลดแรงกระแทกและสั่นสะเทือน
- ใช้ได้กับเครื่องจักรหลากหลาย เช่น ปั๊ม เครื่องอัด พัดลมขนาดใหญ่ และระบบส่งกำลังที่โหลดหนัก
- ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WSD720-L |
| Size | 200 |
| TKN Nm | 1100 |
| TKmax Nm | 3300 |
| nmax 1/min | 3750 |
| d1kmax mm | 95 |
| d2kmax mm | 95 |
| D1 mm | 200 |
| D2 mm | 135 |
| C1 mm | 170 |
| L mm | 417 |
| L2 mm | 153.5 |
| LDD mm | 81 |
| E mm | 6 |
| FE mm | =+ 3.0 |
| EE mm | 77 |
| dbe mm | 100 |
| Screws ISO 4762 - 8.8 nSc | 12 |
| Screws ISO 4762 - 8.8 DG mm | 14 |
| Screws ISO 4762 - 8.8 LSc mm | 30 |
| Screws ISO 4762 - 8.8 TA Nm | 135 |
| Gwub kg | 51.3 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อม Claw Rings ถอดแยกได้ และฮับหน้าแปลนยาว |
| ลักษณะเด่น | สามารถถอดหรือเปลี่ยน Claw Rings ได้ง่าย พร้อมรองรับเพลาที่ต้องการฮับยาว |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งและถอดประกอบ Claw Rings และฮับยาวได้สะดวก โดยไม่ต้องถอดชุดขับทั้งหมด |
| การบำรุงรักษา | ลดเวลาในการซ่อมบำรุง เน้นการเปลี่ยนเฉพาะ Claw Rings หรือฮับที่สึกหรอ |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรที่ต้องการฮับยาวและสามารถบำรุงรักษา Claw Rings ได้ง่าย เช่น ปั๊ม คอมเพรสเซอร์ และพัดลม |
| จุดเด่น | ยืดหยุ่นสูง ติดตั้งง่าย ลด Downtime ของเครื่องจักร และรองรับการใช้งานหนัก |
