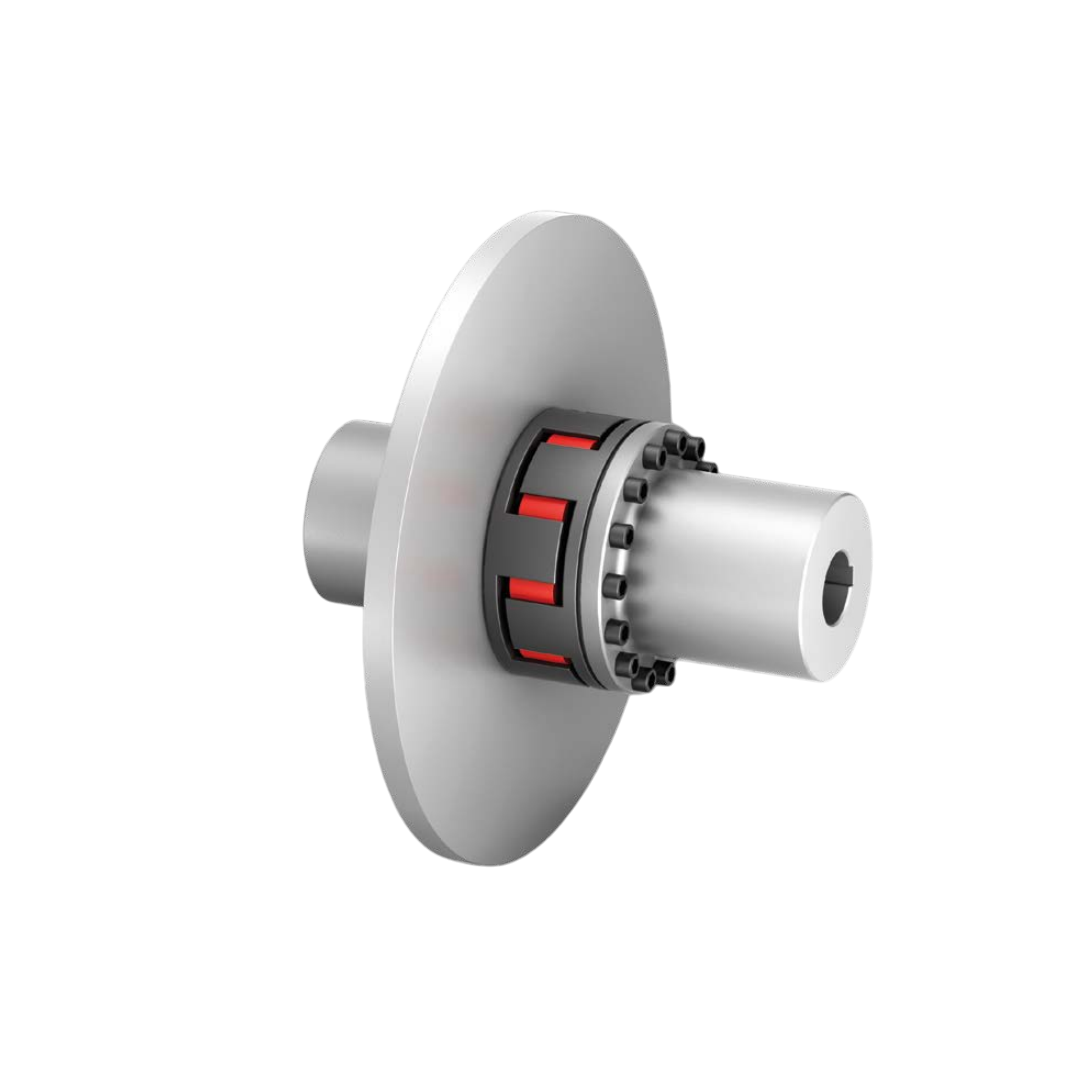

Elastomer Jaw Couplings RINGFEDER TNS SDDL-5-BS WS5130-800-30 ขนาด 300
Elastomer Jaw Couplings RINGFEDER TNS SDDL-5-BS WS5130-800-30 ขนาด 300
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
39,682.97 ฿
ราคาปกติ
ราคาโปรโมชัน
39,682.97 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS SDDL-5-BS WS5130-800-30 ขนาด 300
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม Claw Rings ถอดแยกได้, ฮับยาว (Long Hubs) และ ดรัมเบรก (Brake Disc)
- โครงสร้างแข็งแรง ทนทาน รองรับแรงบิดสูงและมีความเสถียรในการหมุน
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ช่วยดูดซับแรงสั่นสะเทือน ลดแรงกระแทก และป้องกันการสึกหรอของอุปกรณ์ที่เชื่อมต่อ
- รองรับการชดเชยการเยื้องศูนย์ทั้งเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- Claw Rings ถอดแยกได้ ทำให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนง่ายโดยไม่ต้องเคลื่อนย้ายเพลาหลัก
- ฮับยาวช่วยให้การยึดเพลามีความมั่นคงมากขึ้น
- การติดตั้ง Brake Disc ทำได้สะดวกและแม่นยำ
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษ และสามารถจัดศูนย์ได้อย่างรวดเร็ว
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมที่ต้องการ ความมั่นคงสูงของเพลา, ระบบเบรกในตัว และ ความสะดวกในการบำรุงรักษา
- ใช้งานได้ดีกับเครื่องจักรที่มีแรงบิดสูง หรือระบบที่ต้องการลดแรงกระแทกและสั่นสะเทือน
- เหมาะกับเครื่องจักร เช่น ปั๊ม เครื่องอัด พัดลมขนาดใหญ่ ระบบเครน หรือระบบส่งกำลังที่ต้องควบคุมการหยุดการหมุน
- ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WS5130-800-30 |
| Size | 300 |
| A mm | 800 |
| SB mm | 30 |
| TKN Nm | 5850 |
| TKmax Nm | 17550 |
| nmax 1/min | 2150 |
| d1kmax mm | 140 |
| d2kmax mm | 140 |
| D1 mm | 300 |
| D2 mm | 200 |
| C1 mm | 210 |
| C2 mm | 212.5 |
| CB mm | 195 |
| L mm | 535.5 |
| L2 mm | 183.5 |
| LDD mm | 118 |
| E mm | 8 |
| FE mm | =+ 4.0 |
| EE mm | 113 |
| dbe mm | 162 |
| Screws ISO 4762 - 8.8 nSc1 | 15 |
| Screws ISO 4762 - 8.8 DG1 mm | M20 |
| Screws ISO 4762 - 8.8 LSc1 mm | 50 |
| Screws ISO 4762 - 8.8 TA1 Nm | 425 |
| Screws ISO 4762 - 8.8 nSc2 | 15 |
| Screws ISO 4762 - 8.8 DG2 mm | M20 |
| Screws ISO 4762 - 8.8 LSc2 mm | 80 |
| Screws ISO 4762 - 8.8 TA2 Nm | 425 |
| Gwub kg | 258.8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อม Claw Rings ถอดแยกได้ ฮับยาว และดรัมเบรกในตัว |
| ลักษณะเด่น | สามารถถอดหรือเปลี่ยน Claw Rings และดรัมเบรกได้ง่าย พร้อมรองรับเพลาที่ต้องการฮับยาว |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งและถอดประกอบ Claw Rings, ฮับยาว และดรัมเบรกได้สะดวก โดยไม่ต้องถอดชุดขับทั้งหมด |
| การบำรุงรักษา | ลดเวลาในการซ่อมบำรุง สามารถเปลี่ยนเฉพาะชิ้นส่วนยาง, Claw Rings หรือดรัมเบรกได้ |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรที่ต้องการฮับยาวพร้อมระบบเบรก และสามารถบำรุงรักษา Claw Rings ได้ง่าย เช่น ปั๊ม คอมเพรสเซอร์ และพัดลม |
| จุดเด่น | ยืดหยุ่นสูง ติดตั้งง่าย เพิ่มความปลอดภัย และลด Downtime ของเครื่องจักร |
