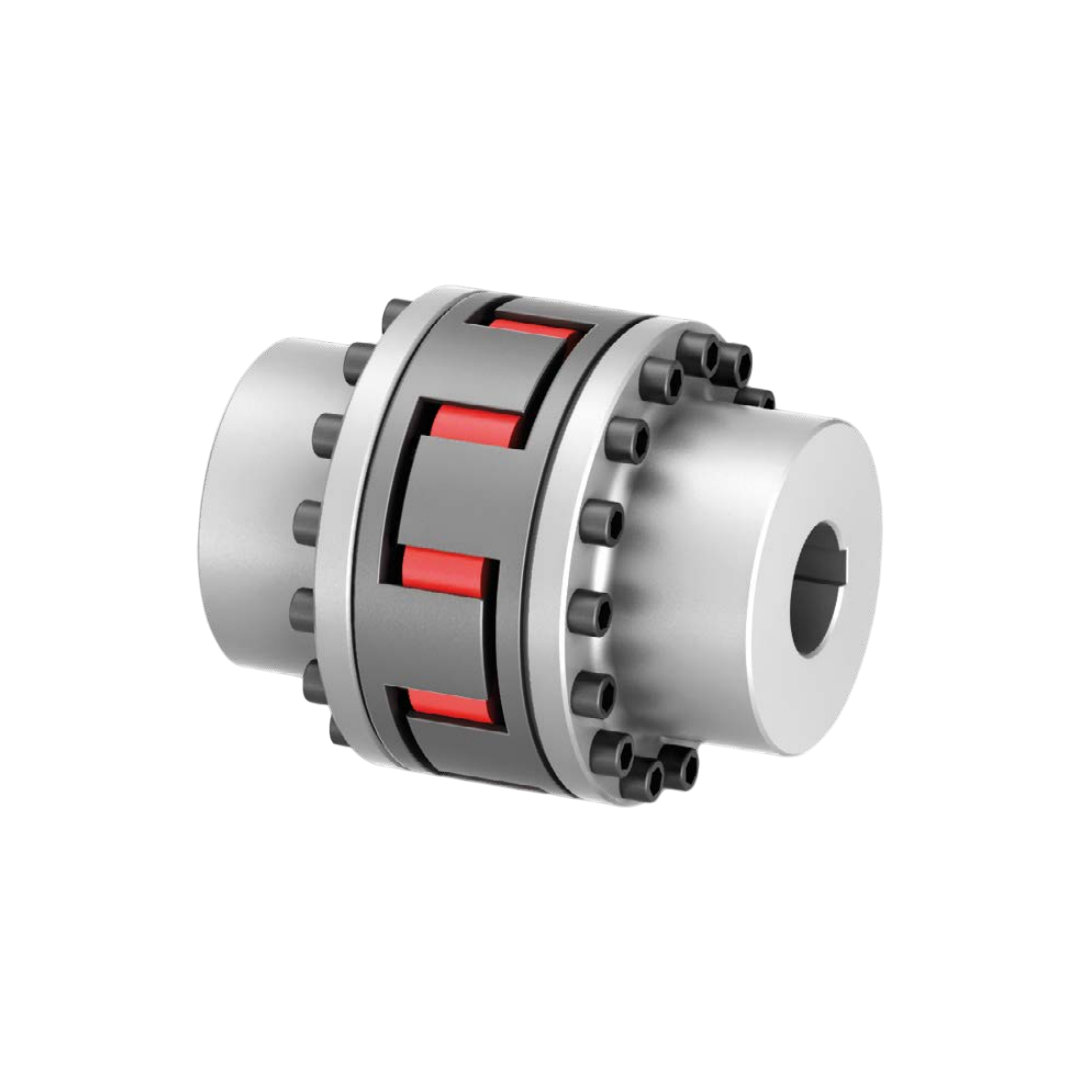

Elastomer Jaw Couplings RINGFEDER TNS SDD-5 WSD726 ขนาด 260
Elastomer Jaw Couplings RINGFEDER TNS SDD-5 WSD726 ขนาด 260
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
37,415.37 ฿
ราคาปกติ
ราคาโปรโมชัน
37,415.37 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS SDD-5 WSD726 ขนาด 260
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม Claw Rings ถอดแยกได้ (Detachable Claw Rings) ทำให้สามารถเปลี่ยนหรือบำรุงรักษาได้ง่าย
- โครงสร้างแข็งแรง ทนทาน และรองรับแรงบิดได้ดี
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ช่วยดูดซับแรงสั่นสะเทือน ลดแรงกระแทก และป้องกันการสึกหรอของอุปกรณ์ที่เชื่อมต่อ
- สามารถชดเชยการเยื้องศูนย์ในเชิงรัศมี แนวแกน และมุมได้
การติดตั้ง
- การถอดและประกอบ Claw Rings ทำได้สะดวก โดยไม่ต้องถอดเพลาหลัก
- ติดตั้งง่ายและแม่นยำ ไม่ต้องใช้เครื่องมือพิเศษ
- การจัดศูนย์และยึดแน่นทำได้รวดเร็ว ปลอดภัย และสะดวกต่อการบำรุงรักษา
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการ ความสะดวกในการบำรุงรักษา และการเปลี่ยนชิ้นส่วนได้ง่าย
- ใช้ได้กับเครื่องจักรที่ต้องการการส่งแรงบิดอย่างต่อเนื่อง เช่น ปั๊ม พัดลม คอมเพรสเซอร์ หรือระบบส่งกำลังอื่น ๆ
- ลดการสั่นสะเทือนและแรงกระแทกต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของมอเตอร์และเครื่องจักรโดยรวม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WSD726 |
| Size | 260 |
| TKN Nm | 2650 |
| TKmax Nm | 7950 |
| nmax 1/min | 3000 |
| d1kmax mm | 125 |
| d2kmax mm | 125 |
| D1 mm | 260 |
| D2 mm | 180 |
| C1 mm | 112.5 |
| L mm | 321 |
| L2 mm | 88 |
| LDD mm | 101 |
| E mm | 8 |
| FE mm | =+ 4.0 |
| EE mm | 96 |
| dbe mm | 150 |
| Screws ISO 4762 - 8.8 nSc | 15 |
| Screws ISO 4762 - 8.8 DG mm | 16 |
| Screws ISO 4762 - 8.8 LSc mm | 40 |
| Screws ISO 4762 - 8.8 TA Nm | 210 |
| Gwub kg | 71.5 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อม Claw Rings ถอดแยกได้ |
| ลักษณะเด่น | สามารถถอดหรือเปลี่ยน Claw Rings ได้ง่าย โดยไม่กระทบกับการประกอบของเพลา |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งง่าย สามารถถอดหรือประกอบ Claw Rings โดยไม่ต้องถอดชุดขับทั้งหมด |
| การบำรุงรักษา | เปลี่ยนเฉพาะ Claw Rings ได้สะดวก ลดเวลาในการซ่อมบำรุง |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรที่ต้องการการบำรุงรักษาและปรับเปลี่ยนชิ้นส่วนได้บ่อย เช่น ปั๊ม คอมเพรสเซอร์ และพัดลม |
| จุดเด่น | ยืดหยุ่นในการใช้งาน ลด Downtime และติดตั้งง่าย |
