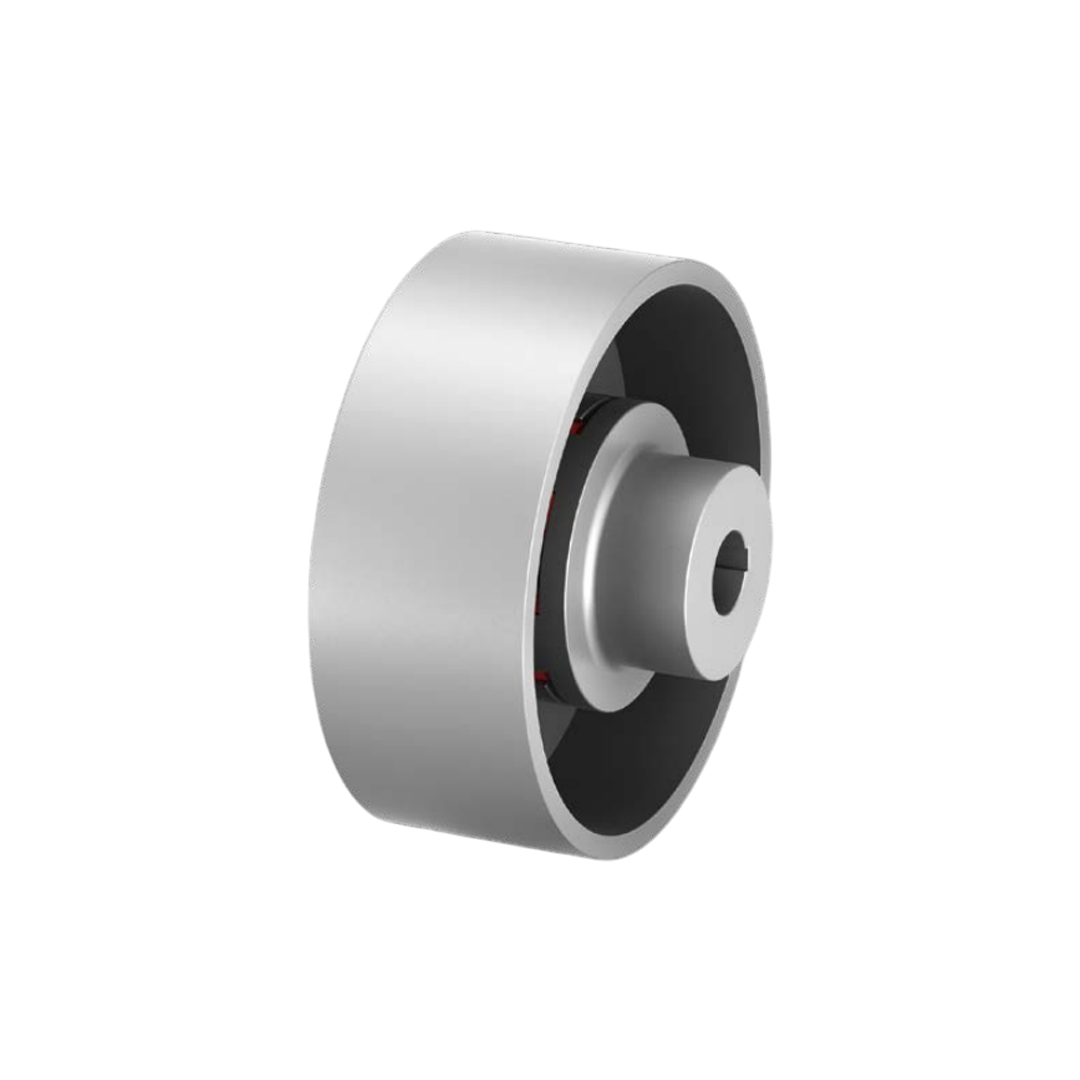

Elastomer Jaw Couplings RINGFEDER TNS S-BT WSD510-200 ขนาด 100
Elastomer Jaw Couplings RINGFEDER TNS S-BT WSD510-200 ขนาด 100
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
10,560.00 ฿
ราคาปกติ
ราคาโปรโมชัน
10,560.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS S-BT WSD510-200 ขนาด 100
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม ฮับมาตรฐาน (Standard hub) และ ดรัมเบรก (Brake drum) ทำให้สามารถใช้ควบคุมการหยุดหรือชะลอการหมุนได้
- โครงสร้างแข็งแรง ทนทาน และเหมาะกับงานที่ต้องการการส่งแรงบิดอย่างปลอดภัย
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ช่วยดูดซับแรงสั่นสะเทือนและแรงกระแทก ลดการสึกหรอของอุปกรณ์
- รองรับการชดเชยการเยื้องศูนย์ในระดับที่เหมาะสม ทั้งเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- ใช้ฮับมาตรฐาน จึงติดตั้งง่าย ไม่ซับซ้อน
- การประกอบดรัมเบรกทำได้สะดวก และไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- สามารถถอดเปลี่ยนชิ้นส่วนยางหรือดรัมเบรกได้โดยไม่กระทบกับเพลาหลัก
- การจัดศูนย์และยึดแน่นทำได้รวดเร็วและมั่นคง
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการทั้ง การส่งแรงบิด และ ระบบเบรกในตัว เช่น เครื่องจักรยก รอก หรืออุปกรณ์ที่ต้องควบคุมการหยุดการหมุน
- ลดแรงกระแทกต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของมอเตอร์และระบบส่งกำลัง
- เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการความปลอดภัยสูงและบำรุงรักษาง่าย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WSD510-200 |
| Size | 100 |
| A mm | 200 |
| SB mm | 75 |
| TKN Nm | 130 |
| TKmax Nm | 390 |
| TBR Nm | 260 |
| nmax 1/min | 4200 |
| d1kmax mm | 48 |
| d2kmax mm | 42 |
| D1 mm | 105 |
| D2 mm | 75 |
| C1 mm | 49.5 |
| C2 mm | 49.5 |
| CB mm | 14 |
| CB mm | 14 |
| Lmm | 125 |
| L2mm | 37.5 |
| L3mm | 39.5 |
| Emm | 3 |
| FEmm | =+ 2.0 |
| H3mm | 20 |
| dbemm | 42 |
| Screws ISO 4762 - 8.8 nSC | 6 |
| Screws ISO 4762 - 8.8 DG mm | 8 |
| Screws ISO 4762 - 8.8 LSC mm | 20 |
| Screws ISO 4762 - 8.8 TA1 Nm | 25 |
| Gwubkg | 9.4 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อมฮับมาตรฐานและดรัมเบรกในตัว |
| ลักษณะเด่น | ผสานการทำงานของข้อต่อและระบบเบรก เพิ่มความปลอดภัยและควบคุมแรงบิดได้ดี |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งง่าย สามารถประกอบกับเพลาและระบบเบรกได้สะดวก |
| การบำรุงรักษา | เปลี่ยนเฉพาะชิ้นส่วนยางหรือดรัมเบรกได้โดยไม่ยุ่งยาก |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรที่ต้องการระบบเบรกในตัว เช่น ปั๊ม คอมเพรสเซอร์ และพัดลมอุตสาหกรรม |
| จุดเด่น | เพิ่มความปลอดภัย ลดความซับซ้อนของระบบ และติดตั้งง่าย |
