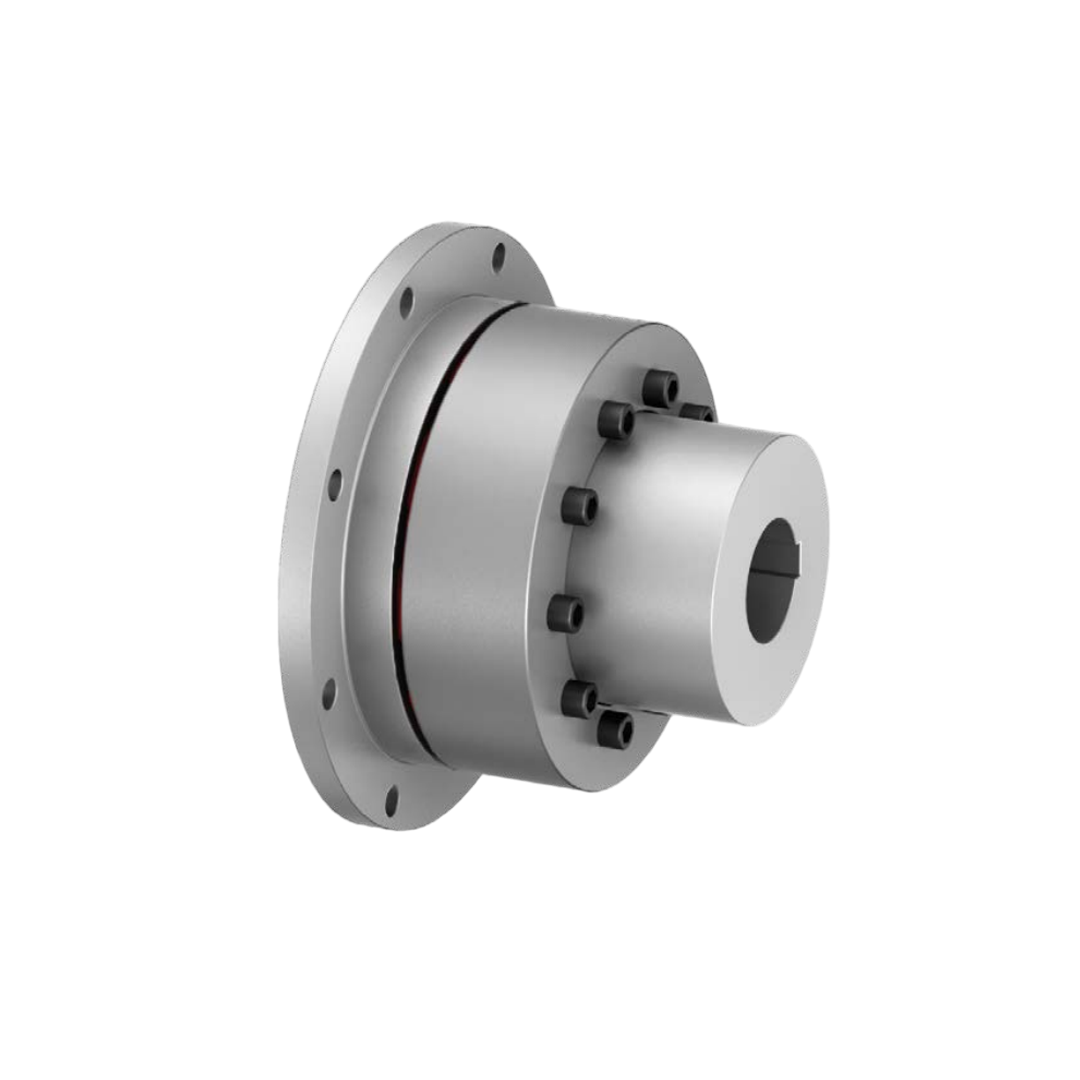

Elastomer Jaw Couplings RINGFEDER TNM LG WN0957-692 ขนาด 575
Elastomer Jaw Couplings RINGFEDER TNM LG WN0957-692 ขนาด 575
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
27,799.59 ฿
ราคาปกติ
ราคาโปรโมชัน
27,799.59 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNM LG WN0957-692 ขนาด 575
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างแบบหลายชิ้น (Multi-part design) ช่วยให้ถอดเปลี่ยนชิ้นส่วนได้สะดวก โดยเฉพาะ Intermediate ring โดยไม่ต้องเลื่อนชิ้นส่วนขับเคลื่อนในแนวแกน
- มีหน้าแปลน (Flange) สำหรับการยึดติดที่แข็งแรงและมั่นคง
- การจัดศูนย์จากด้านนอก (Externally centred) ช่วยเพิ่มความแม่นยำ ลดการสั่นสะเทือน และทำให้สมดุลในการหมุนดีขึ้น
- ใช้ยางยืดหยุ่น (Elastomer) สำหรับดูดซับแรงกระแทก ลดการสั่นสะเทือน และรองรับการชดเชยการเยื้องศูนย์
การติดตั้ง
- ออกแบบให้สะดวกต่อการเปลี่ยน Intermediate ring โดยไม่ต้องเคลื่อนย้ายเพลาขับหรือชิ้นส่วนหลัก
- การประกอบทำได้ง่าย ใช้การจัดศูนย์จากภายนอกเพื่อความรวดเร็วและแม่นยำ
- สามารถติดตั้งและบำรุงรักษาได้โดยไม่ต้องใช้เครื่องมือพิเศษ
- ช่วยลดเวลาหยุดการทำงานของเครื่องจักรในการบำรุงรักษา
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความต่อเนื่องและลดเวลา Downtime เช่น เครื่องสูบ เครื่องพัดลม เครื่องอัด หรือระบบส่งกำลังขนาดใหญ่
- ให้การส่งแรงบิดที่นุ่มนวล ลดแรงกระแทกต่ออุปกรณ์ขับเคลื่อน
- ใช้งานได้ดีในระบบที่มีความถี่ในการซ่อมบำรุงหรือเปลี่ยนอะไหล่บ่อย เนื่องจากสามารถเปลี่ยนชิ้นส่วนได้ง่าย
- ช่วยยืดอายุการใช้งานของทั้งเพลา มอเตอร์ และเครื่องจักรที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WN0957-692 |
| Size mm | 575 |
| A4) mm | 692 |
| TKNpb2) Nm | 27000 |
| TKNps2) Nm | 41000 |
| nmax 1/min | 1200 |
| d1kmax mm | 260 |
| D1 mm | 575 |
| D2 mm | 368 |
| C1 mm | 240 |
| FK mm | 30 |
| d6 mm | 400 |
| DPC7 mm | 645 |
| nb7 | 10 |
| d7 mm | 26 |
| L mm | 350 |
| L2 mm | 168 |
| E mm | 8 |
| FE mm | =+/- 2.5 |
| GWfL1) kg | 74.7 |
| GWub kg | 370.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | แบบหลายชิ้นส่วน (Multi-part) มาพร้อมหน้าแปลน (Flange) และศูนย์กลางจากด้านนอก |
| ลักษณะเด่น | สามารถถอดและเปลี่ยน Intermediate Ring ได้ โดยไม่ต้องเลื่อนชิ้นส่วนขับออกในแนวแกน |
| การส่งกำลัง | ใช้เอลาสโตเมอร์เป็นตัวกลาง ดูดซับแรงกระแทก ลดการสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งในแนวรัศมี แกน และมุม |
| การติดตั้ง | ติดตั้งและถอดเปลี่ยนได้สะดวก โดยไม่กระทบกับการประกอบของเพลาหลัก |
| การบำรุงรักษา | ทำได้ง่าย เนื่องจากสามารถเปลี่ยนเฉพาะชิ้นส่วนยางและ Intermediate Ring ได้ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการการถอดบำรุงรักษาบ่อย เช่น ปั๊ม คอมเพรสเซอร์ และพัดลม |
| จุดเด่น | ยืดหยุ่นในการใช้งาน ดูแลรักษาง่าย ลด Downtime ของเครื่องจักร |
