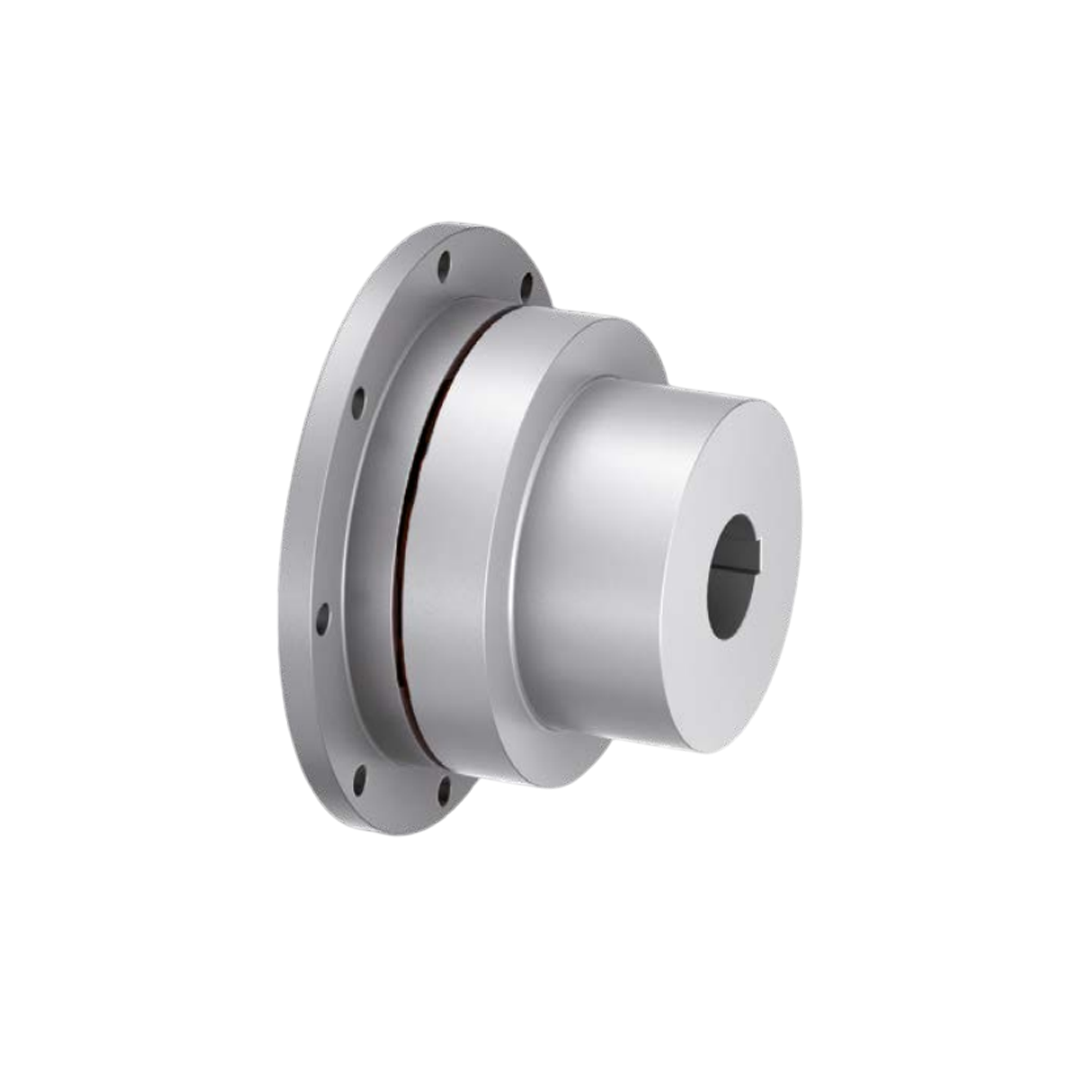

Elastomer Jaw Couplings RINGFEDER TNM LE WN0826-344 ขนาด 265
Elastomer Jaw Couplings RINGFEDER TNM LE WN0826-344 ขนาด 265
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
14,265.58 ฿
ราคาปกติ
ราคาโปรโมชัน
14,265.58 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNM LE WN0826-344 ขนาด 265
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างแบบชิ้นเดียว (One part design) ทำให้มีความแข็งแรง เรียบง่าย และทนทานต่อการสึกหรอ
- มาพร้อมหน้าแปลน (Flange) สำหรับการยึดติดที่มั่นคงและสะดวก
- การจัดศูนย์จากด้านนอก (Externally centred) ช่วยให้การประกอบมีความแม่นยำสูง ลดการสั่นสะเทือน
- ใช้วัสดุยืดหยุ่น (Elastomer) สำหรับดูดซับแรงสั่นสะเทือนและการกระแทกจากการทำงาน
- รองรับการชดเชยการเยื้องศูนย์ในระดับที่เหมาะสม ทั้งในเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- ติดตั้งได้ง่ายด้วยโครงสร้างแบบชิ้นเดียวและการจัดศูนย์จากภายนอก
- การประกอบไม่ซับซ้อน เพียงยึดกับหน้าแปลนและเพลาให้แน่นตามมาตรฐาน
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษในการติดตั้ง
- สามารถถอดและบำรุงรักษาได้อย่างสะดวก
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการการถ่ายทอดแรงบิดที่มีความนุ่มนวล
- ลดแรงกระแทกที่ส่งผ่านจากมอเตอร์ไปยังเครื่องจักร
- ใช้ได้ดีกับเครื่องจักรที่ต้องการความเงียบ ลดการสั่นสะเทือน เช่น ปั๊ม เครื่องพัดลม หรือระบบส่งกำลังต่าง ๆ
- ช่วยยืดอายุการใช้งานของทั้งมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WN0826-344 |
| Size mm | 265 |
| A4) mm | 344 |
| TKNpb2) Nm | 3700 |
| TKNps2) Nm | 5800 |
| nmax 1/min | 2500 |
| d1kmax mm | 120 |
| D1 mm | 265 |
| D2 mm | 198 |
| C1 mm | 140 |
| FK mm | 20 |
| d6 mm | 160 |
| DPC7 mm | 312 |
| nb7 | 8 |
| d7 mm | 18 |
| L mm | 195.5 |
| L2 mm | 90 |
| E mm | 5.5 |
| FE mm | =+/- 2.5 |
| GWfL1) kg | 15.6 |
| GWub kg | 53.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ชิ้นส่วนเดียว มาพร้อมหน้าแปลน (Flange) และศูนย์กลางจากด้านนอก |
| การส่งกำลัง | ใช้ยางเอลาสโตเมอร์ช่วยดูดซับแรงกระแทกและการสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ในแนวรัศมี แกน และมุม |
| การติดตั้ง | ติดตั้งง่าย ใช้การต่อเข้ากับหน้าแปลน และไม่ต้องการการจัดศูนย์ซับซ้อน |
| การบำรุงรักษา | ใช้งานได้ยาวนาน ไม่ต้องบำรุงรักษาบ่อย |
| การใช้งานทั่วไป | เครื่องจักรอุตสาหกรรมทั่วไป ปั๊ม พัดลม คอมเพรสเซอร์ และอุปกรณ์ส่งกำลังอื่น ๆ |
| คุณสมบัติเด่น | โครงสร้างแข็งแรง ใช้งานง่าย และให้การถ่ายทอดแรงบิดที่ราบรื่น |
