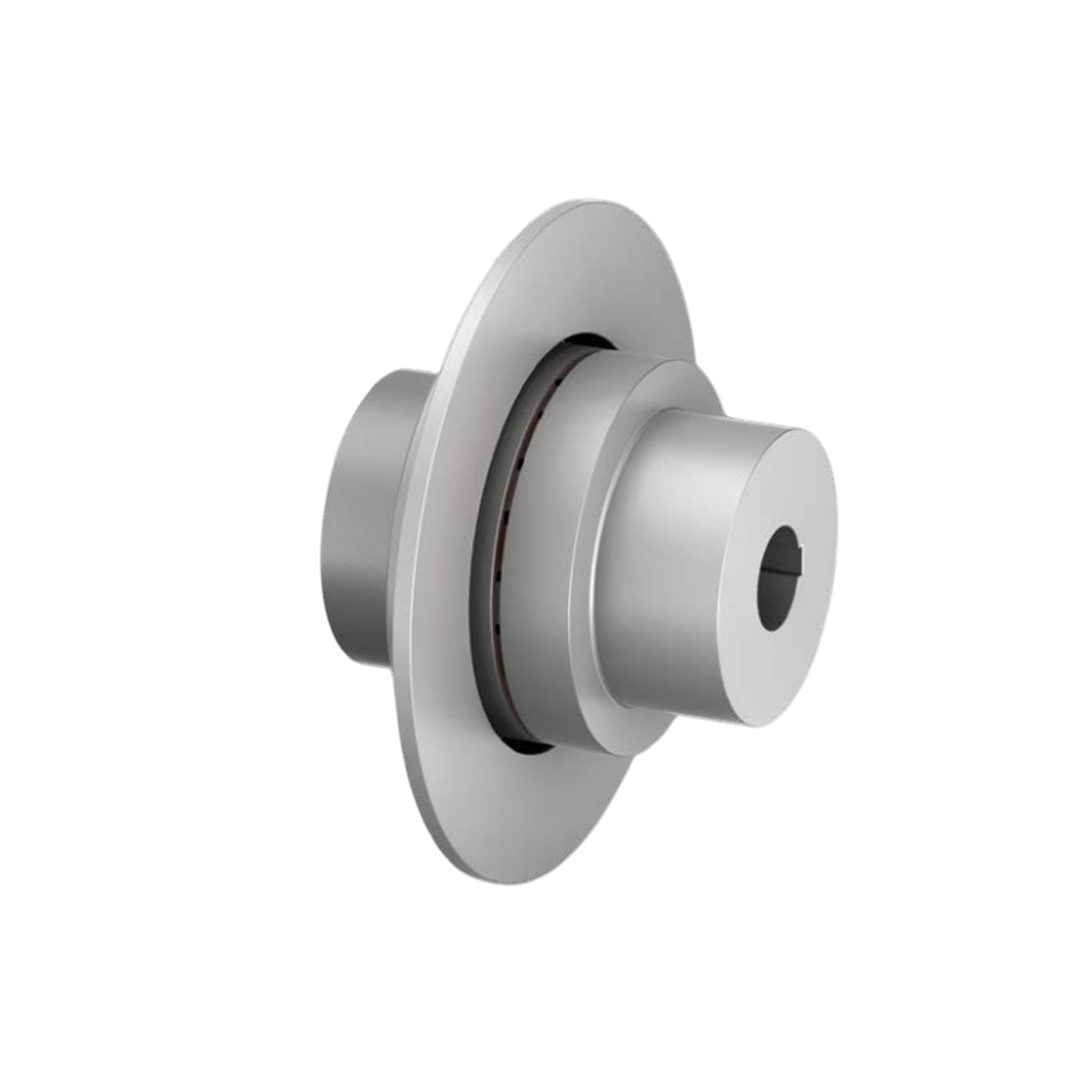

Elastomer Jaw Couplings RINGFEDER TNM ETW WN0311-250 ขนาด 112
Elastomer Jaw Couplings RINGFEDER TNM ETW WN0311-250 ขนาด 112
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
6,336.00 ฿
ราคาปกติ
ราคาโปรโมชัน
6,336.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNM ETW WN0311-250 ขนาด 112
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ข้อต่อเพลาแบบ One-Part Design ที่มาพร้อม Brake Disc ในตัว
- ใช้ Elastomer Insert เพื่อลดแรงกระแทก การสั่นสะเทือน และเสียงรบกวน
- การรวมเบรกในตัวช่วยให้สามารถควบคุมการหยุดและชะลอการหมุนของเครื่องจักรได้อย่างแม่นยำ
- รองรับการชดเชยการเยื้องศูนย์ทั้งเชิงรัศมี มุม และแกนเล็กน้อย
- เหมาะกับงานที่ต้องการความแข็งแรงสูง การถ่ายทอดแรงบิดแม่นยำ และความปลอดภัยจากการหยุดเครื่อง
ข้อมูลการติดตั้ง
- การติดตั้งง่าย เพียงสวม hub ลงบนเพลาและขัน clamping ให้แน่น
- สามารถเปลี่ยนชิ้นส่วน elastomer insert ได้โดยไม่ต้องถอด hub ทั้งชุด
- ก่อนติดตั้งควรตรวจสอบเพลาให้สะอาดและตรงศูนย์
- การออกแบบแบบชิ้นเดียวพร้อมเบรกในตัวช่วยลดขั้นตอนการประกอบและจัดศูนย์
การใช้งาน
- เหมาะสำหรับ เครื่องจักรที่ต้องการเบรกแบบแม่นยำ เช่น ระบบลำเลียงหรือเครื่องจักรอัตโนมัติ
- ใช้ในมอเตอร์ ระบบส่งกำลัง และเครื่องจักรอุตสาหกรรมที่ต้องควบคุมการหยุดอย่างปลอดภัย
- เหมาะกับงานที่ต้องการการถ่ายทอดแรงบิดต่อเนื่องและลดแรงกระแทก
- ลดแรงสั่นสะเทือนและเสียงรบกวน พร้อมความสามารถในการหยุดเครื่องอย่างแม่นยำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WN0311-250 |
| Size | 112 |
| A mm | 250 |
| SB mm | 12,7 |
| TKNPb722) Nm | 150 |
| TKNPb822) Nm | 230 |
| TBR4) Nm | 450 |
| nmax 1/min | 4580 |
| d1kmax mm | 42 |
| d2kmax mm | 48 |
| D1 mm | 112 |
| D2 mm | 68 |
| D4 mm | 79 |
| D6 mm | 128 |
| C1 mm | 60 |
| CETW11) mm | 55,8 |
| CETW21) mm | 2,5 |
| L mm | 123,5 |
| L2 mm | 38,5 |
| L3 mm | 38 |
| FE mm | =+/− 1,0 |
| GWBS kg | 6,1 |
| GWub kg | 8,8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Elastomer Jaw Coupling (ข้อต่อเพลายางอีลาสโตเมอร์) |
| รุ่น | TNM ETW |
| ลักษณะ | ดีไซน์ชิ้นเดียว (One-part design) พร้อม Brake Disc ในตัว |
| การยึด | ฮับแบบชิ้นเดียว ล็อกเพลาให้มั่นคง พร้อมวงเบรกสำหรับการควบคุมการหยุด |
| วัสดุยาง | ยางอีลาสโตเมอร์คุณภาพสูง รองรับแรงบิด ลดแรงสั่นสะเทือน และแรงกระแทก |
| คุณสมบัติการทำงาน | ถ่ายทอดแรงบิดได้แม่นยำ ลด Backlash พร้อมฟังก์ชันเบรกในตัว |
| การติดตั้ง | ติดตั้งง่าย ปรับตำแหน่งสะดวก และถอดประกอบง่าย |
| การใช้งาน | ใช้กับมอเตอร์, ปั๊ม, เกียร์, และเครื่องจักรที่ต้องการการเชื่อมต่อเพลาแบบสมดุลพร้อมระบบเบรก |
| คุณสมบัติเด่น | ให้ความสมดุลสูง ลดแรงสั่นสะเทือนและเสียงรบกวน ป้องกันการสึกหรอของเพลา และรวมระบบเบรกในตัว |
