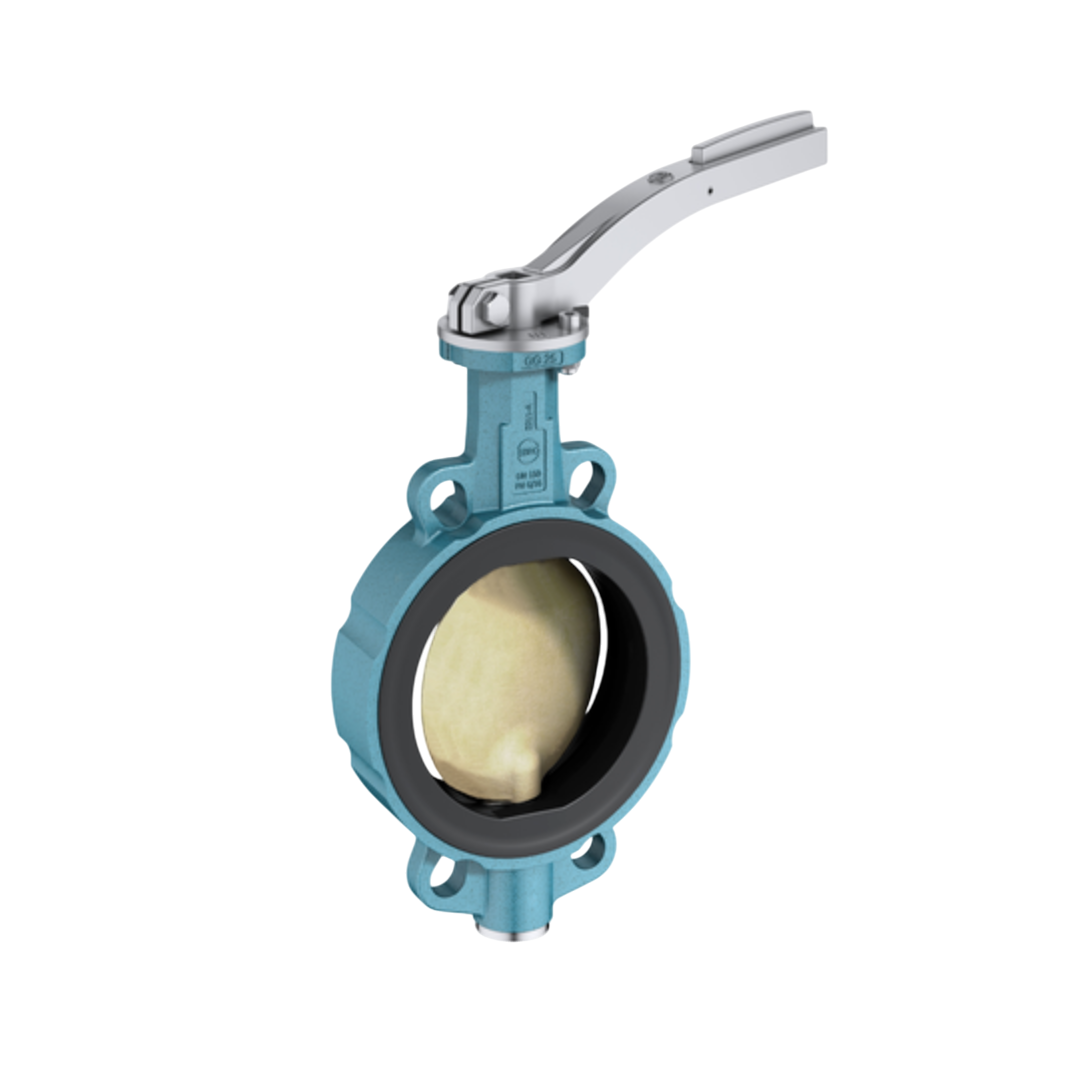

EBRO Butterfly Valve Wafer Type Z011-B EN-GJS-450-15 Grey Cast Iron 50 DN 2 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-B EN-GJS-450-15 Grey Cast Iron 50 DN 2 นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,680.00 ฿
ราคาปกติ
ราคาโปรโมชัน
4,680.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-B EN-GJS-450-15 Grey Cast Iron 50 DN 2 นิ้ว 16 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างแบบมีหน้าแปลน (Lug Type): มีรูสลักเกลียวที่ตัววาล์ว ทำให้สามารถติดตั้งได้โดยอิสระจากหน้าแปลนอีกด้านหนึ่ง เหมาะสำหรับการใช้งานที่ต้องการถอดท่อด้านใดด้านหนึ่งโดยไม่กระทบต่อการปิดสนิทของวาล์ว
- การซีลที่เชื่อถือได้: ออกแบบและผลิตเพื่อให้มีการซีลที่แน่นหนา ป้องกันการรั่วไหลของของเหลวหรือแก๊ส
- วัสดุที่เหมาะสมกับการใช้งาน: ชิ้นส่วนต่างๆ ของวาล์ว เช่น ตัววาล์ว, แผ่นดิสก์, และวัสดุซีล (Liner/Seat) จะถูกเลือกสรรเพื่อให้ทนทานต่อชนิดของของเหลวหรือแก๊สที่ใช้งาน
- แรงบิดในการทำงานต่ำ: ช่วยให้การเปิด-ปิดวาล์วเป็นไปอย่างราบรื่น และสามารถใช้ตัวขับเคลื่อน (Actuator) ขนาดที่เหมาะสมได้
- อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: ผลิตตามมาตรฐานคุณภาพสูงของ EBRO Armaturen ทำให้มั่นใจได้ถึงความทนทานและการทำงานที่สม่ำเสมอ
- Bearing รองรับเพลา (ในบางรุ่น): ช่วยให้เพลาหมุนได้อย่างราบรื่น และลดการสึกหรอ
- ติดตั้งได้ทุกตำแหน่ง: สามารถติดตั้งได้ทั้งในแนวตั้ง แนวนอน หรือแนวเฉียง
- เหมาะสำหรับงานปลายท่อ (Dead-End Service): ด้วยโครงสร้างแบบ Lug Type ทำให้สามารถใช้เป็นวาล์วปิดปลายท่อได้ (โดยต้องระบุและเลือกวาล์วที่ออกแบบมาสำหรับงานประเภทนี้โดยเฉพาะ)
การติดตั้ง
- ตรวจสอบวาล์วและท่อ: ตรวจสอบให้แน่ใจว่าวาล์ว Z 011-B มีขนาดและวัสดุที่เหมาะสมกับการใช้งาน และท่ออยู่ในสภาพดี สะอาด ไม่มีสิ่งสกปรกหรือความเสียหาย
- จัดตำแหน่งหน้าแปลน: จัดตำแหน่งหน้าแปลนของท่อให้ตรงกัน
- สอดวาล์ว: สอดวาล์วปีกผีเสื้อเข้าไประหว่างหน้าแปลน โดยให้รูสลักเกลียวของวาล์วตรงกับรูสลักเกลียวของหน้าแปลน
- ใส่และขันสลักเกลียว: ใส่สลักเกลียวจากแต่ละด้านของหน้าแปลนเข้ากับรูของตัววาล์ว และขันน็อตให้แน่นอย่างสม่ำเสมอแบบไขว้ เพื่อให้วาล์วและหน้าแปลนยึดติดกันอย่างมั่นคงและป้องกันการรั่วไหล
- ตรวจสอบการทำงาน: หลังจากติดตั้งเสร็จแล้ว ให้ทดลองเปิด-ปิดวาล์วเพื่อตรวจสอบการทำงานที่ราบรื่น และตรวจสอบรอยรั่วบริเวณหน้าแปลน
การใช้งานทั่วไป
- การถอดท่อด้านใดด้านหนึ่งได้โดยง่าย: เช่น ในระบบที่มีการบำรุงรักษาหรือทำความสะอาดบ่อยครั้ง
- งานปลายท่อ (Dead-End Service) (เฉพาะรุ่นที่ออกแบบมา): ใช้เป็นวาล์วปิดปลายท่อในระบบต่างๆ
- การควบคุมการไหลของระบบน้ำและบำบัดน้ำเสีย
- การควบคุมการไหลของอุตสาหกรรมเคมีและปิโตรเคมี
- การควบคุมการไหลของอุตสาหกรรมอาหารและเครื่องดื่ม
- การควบคุมการไหลของระบบ HVAC
- การควบคุมการไหลของ ของเหลวในโรงไฟฟ้า
- ระบบท่อส่งต่างๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ส่วนประกอบ | วัสดุ | คุณสมบัติ / การใช้งาน |
| ตัววาล์ว (Body) | - เหล็กหล่อ (GG25) | เหมาะกับงานทั่วไป ไม่เน้นทนการกัดกร่อน |
| - เหล็กดัด (GGG40/50) | แข็งแรง เหนียว ทนแรงกระแทกสูง | |
| - เหล็กกล้าคาร์บอน (A216 WCB) | สำหรับงานที่มีอุณหภูมิ/ความดันสูง | |
| - สแตนเลส (A351 CF8M, CF8) | ทนการกัดกร่อนดีเยี่ยม เหมาะกับของไหล/แก๊สที่มีฤทธิ์กัดกร่อน | |
| แผ่นดิสก์ (Disc) | - สแตนเลส (A351 CF8M, CF8) | ทนการกัดกร่อนและสารเคมีได้ดี |
| - Duplex Stainless Steel | ทนการกัดกร่อนและแข็งแรงเป็นพิเศษ | |
| - เหล็กดัดเคลือบ | เคลือบเพื่อเพิ่มความทนต่อสารเคมีในงานทั่วไป | |
| เพลา (Stem) | - สแตนเลส (AISI 304, 316) | แข็งแรง ไม่เป็นสนิม เข้ากันได้กับวัสดุอื่นๆ ในระบบวาล์ว |
| ปลอกหุ้ม (Seat / Liner) | - NBR (Nitrile Rubber) | ทนน้ำมันดี แต่อุณหภูมิจำกัด |
| - EPDM | ทนสารเคมี, อุณหภูมิสูงขึ้น เหมาะกับน้ำ / สารเคมีที่ไม่ใช่น้ำมัน | |
| - Viton® / FKM | ทนสารเคมีรุนแรง / อุณหภูมิสูงมาก เหมาะกับงานหนัก | |
| - PTFE (Teflon®) | ทนสารเคมีและอุณหภูมิสูง ค่าสัมประสิทธิ์แรงเสียดทานต่ำ | |
| บูช (Bushings / Bearings) | - PTFE หรือวัสดุผสมอื่นๆ | ลดแรงเสียดทาน ทนการสึกหรอ |
| ชุดซีลเพลา (Stem Sealing) | - NBR, EPDM, Viton®, PTFE (ขึ้นอยู่กับของเหลว/แก๊ส และอุณหภูมิ) | ป้องกันการรั่วรอบเพลา เลือกตามสภาพแวดล้อมการใช้งาน |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด Nominal (DN) | DN 50 - DN 600 |
| Face-to-Face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 |
| มาตรฐานหน้าแปลน | EN 1092 PN 6 / PN 10 / PN 16 ASME Class 150 |
| รูปแบบหน้าแปลน | EN 1092 Form A / B ASME RF (Raised Face), FF (Flat Face) |
| หน้าแปลนด้านบน (Top Flange) | EN ISO 5211 |
| มาตรฐานการทำเครื่องหมาย | EN 19 |
| การทดสอบการรั่วซึม | EN 12266 (Leakage Rate A) ISO 5208, Category 3 |
| ช่วงอุณหภูมิใช้งาน | -10°C ถึง +120°C (ขึ้นอยู่กับความดัน, ตัวกลาง และวัสดุ) |
| แรงดันใช้งานสูงสุด | 16 บาร์ |
| สูญญากาศ (Vacuum) | 0.001 บาร์ absolute |
ขนาดตัวสินค้า
| DN [mm] | 50 |
| Size [in] | 2 |
| A | 126 |
| B | 84 |
| C | 210 |
| D | 95 |
| Di | 49 |
| E | 43 |
| F | 54 |
| Flange | F04 |
| G | 11 |
| H1 | 14 |
| Z | 25 |
| 2 Piece shaft | 2.5 |
| TS-shaft | - |
