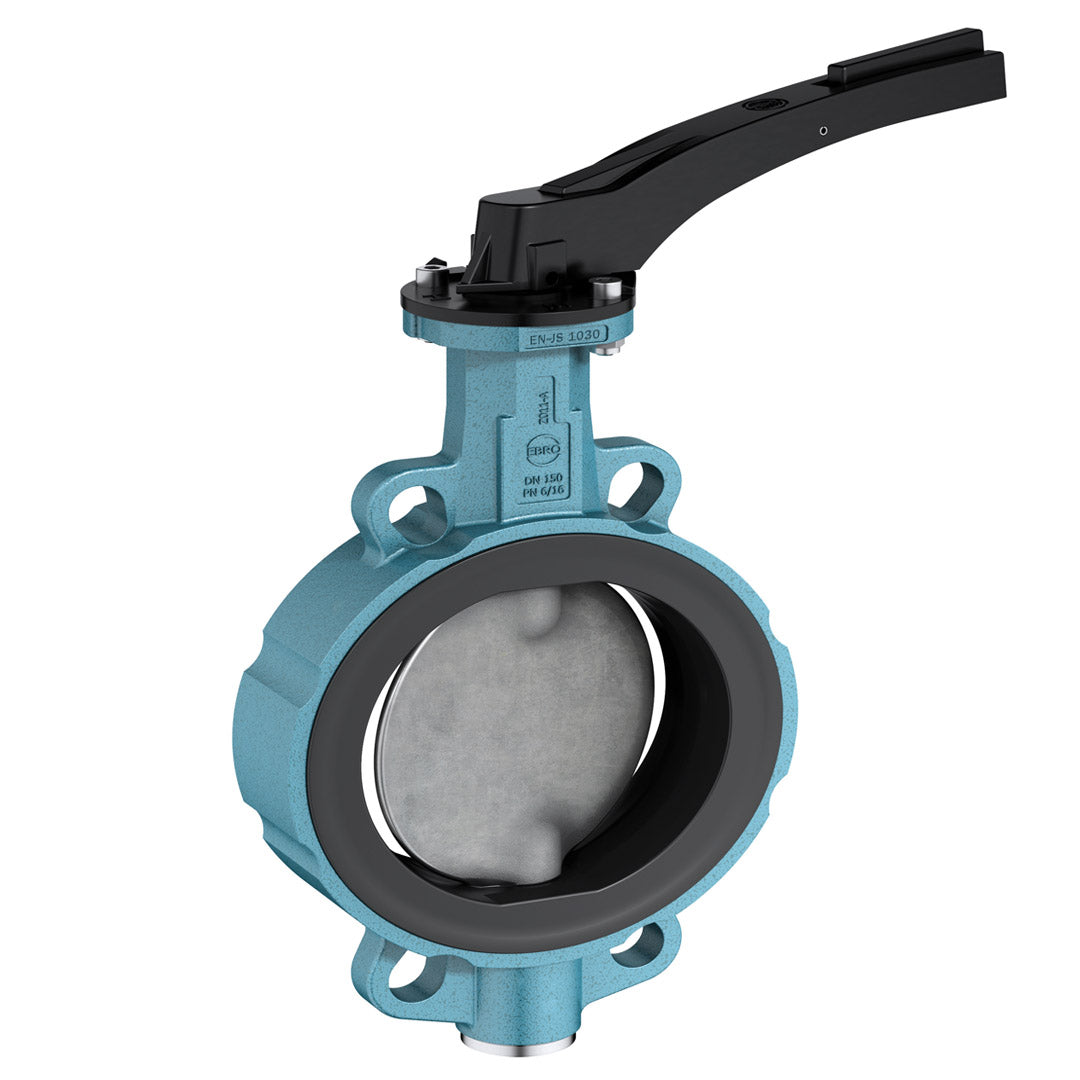

EBRO Butterfly Valve Wafer Type Z011-A GG25 (Grey Cast Iron) 100 DN 4 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-A GG25 (Grey Cast Iron) 100 DN 4 นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,290.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,290.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Wafer Type Z011-A GG25 (Grey Cast Iron) 100 DN 4 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type Z011-A GG25 (Grey Cast Iron) 100 DN 4 นิ้ว 16 บาร์ วาล์วชนิดเวเฟอร์เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานทั่วไปที่ต้องการวาล์วที่เรียบง่าย กะทัดรัด น้ำหนักเบา ติดตั้งง่าย บำรุงรักษาง่าย ราคาไม่แพง ทนทานต่อการกัดกร่อน และทนทานต่ออุณหภูมิสูง
คุณสมบัติ
คุณสมบัติ
EBRO Butterfly Valve คุณสมบัติ
- การปิดผนึกอย่างแน่นหนาด้วยการไหลในทิศทางใดทิศทางหนึ่ง
- ตัววาล์วและจานถูกกลึงอย่างแม่นยำ ซึ่งส่งผลให้แรงบิดในการทำงานต่ำ อายุการใช้งานยาวนานและความน่าเชื่อถือ
- แบริ่งเพลาสามตัวป้องกันการโก่งตัวของเพลาและรับประกันการนำทางที่เหมาะสมที่สุด แม้ว่าจะใช้งานมานานหลายปีก็ตาม
- รูยึดหน้าแปลนสี่รูช่วยให้มั่นใจได้ว่าตำแหน่งวาล์วถูกต้องเมื่อ
EBRO Butterfly Valve การติดตั้ง
- สามารถติดตั้งหน้าแปลนเดี่ยวได้
- สามารถติดตั้งในตำแหน่งที่ต้องการได้
- ไม่ต้องบำรุงรักษา
- สามารถถอดประกอบได้ สามารถรีไซเคิลเฉพาะวัสดุได้
EBRO Butterfly Valve การใช้งานทั่วไป
- อุตสาหกรรมเคมีและปิโตรเคมี
- เทคโนโลยีน้ำและน้ำเสีย
- เทคโนโลยีการจัดการวัสดุนิวแมติก
- การต่อเรือ
- อุตสาหกรรมการผลิตไฟฟ้า
- อุตสาหกรรมอาหาร
- วิศวกรรมโยธา
- สำหรับสีและแลคเกอร์ มีเวอร์ชันปลอดซิลิคอนให้เลือก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ข้อมูลจำเพาะของประเภท | Z011-A |
| ตัวเครื่อง | GG25 (เหล็กหล่อสีเทา) |
| ไลเนอร์ | EPDM/NBR |
| เพลา | สเตนเลส |
| แบริ่ง | ทองเหลือง จาน : สเตนเลส |
| การเชื่อมต่อหน้าแปลน | PN6/16 , ANSI150,JIS10K |
| อัตราแรงดันใช้งาน | 3 - 16 บาร์ (50-250 psi) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| เส้นผ่านศูนย์กลางที่กำหนด: | DN 20 - DN 1200 (DN 20 เท่านั้น PN10/16) |
| ตัวต่อตัว: | EN 558 ซีรี่ส์ 20 ISO 5752 ซีรี่ส์ 20 API 609 ตารางที่ 1 |
| ที่พักแปลน: | EN 1092 PN 6/10/16 ASME คลาส 150 |
| หน้าแปลนแบบสวม: | EN 1092 |
| หน้าแปลนคอเชื่อม: | EN 1092 |
| การออกแบบพื้นผิวหน้าแปลน: | EN 1092 แบบฟอร์ม A / B ASME RF, FF |
| หน้าแปลนด้านบน: | ตามมาตรฐาน ISO 5211 |
| การทำเครื่องหมาย: | TH 19 |
| การตรวจสอบความแน่น: | EN 12266 (อัตราการรั่วไหล A) ISO 5208, ประเภท 3 |
| มาตรฐานการทำงาน: | EN 593 |
| ช่วงอุณหภูมิ: | -40 °C ถึง + 200 °C (ขึ้นอยู่กับความดัน ตัวกลาง และวัสดุ) |
| สูงสุด แรงดันใช้งาน: | สูงสุด 16 บาร์ |
รูปภาพขนาด EBRO Butterfly Valve
ตารางขนาด EBRO Butterfly Valve
| DN ( mm ) | 100 |
| Size (นิ้ว) | 4 |
| A | 167 |
| B | 115 |
| C | 282 |
| D | 158 |
| Di | 98,5 |
| E | 52 |
| F | 65 |
| Flange | F05 |
| G | 14 |
| H1 | 16 |
| H2 | 25 |
| Z | 65 |
| Weight [kg] (GG-25) /2 Piece Shaft | 5,2 |
| Weight [kg] (GG-25) / TS - Shaft | 5,8 |
