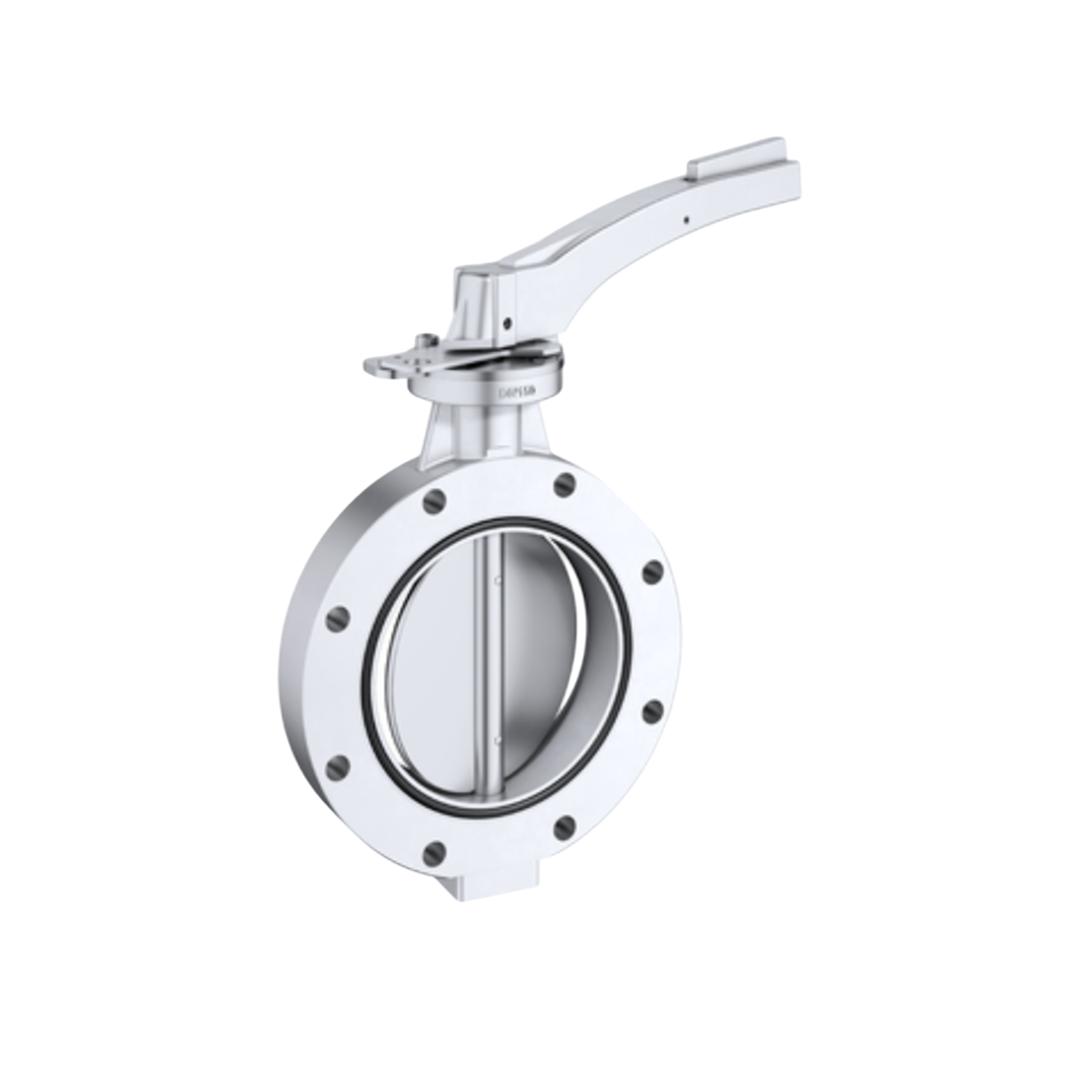

EBRO Butterfly Valve Wafer Type TW-M GD-AlSi9Cu3 Aluminiumalloy 250 DN 10 นิ้ว 6 บาร์

คุณสมบัติ

• ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 80 ถึง DN 300
• การเชื่อมต่อหน้าแปลน: EN 1092 สำหรับรถบรรทุกถัง
• แรงดันใช้งานสูงสุด: 6 บาร์
• วัสดุตัววาล์ว: อลูมิเนียมอัลลอย GD-AlSi9Cu3 (3.2163)
• วัสดุแผ่นดิสก์: สแตนเลสสตีล X5CrNi18-10 (1.4301) หรือ G-X6CrNiMo18-10 (1.4408)
• วัสดุซีล: EPDM, NBR, FKM, SBR (ขึ้นอยู่กับรุ่นและการใช้งาน)
• การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208, Category 3
• ช่วงอุณหภูมิการทำงาน: –20°C ถึง +160°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้)
• การออกแบบ: ไม่มีโพรงภายใน (cavity-free) และมีช่องว่างระหว่างตัววาล์วและแผ่นดิสก์เพื่อป้องกันการสะสมของสื่อ
• การซีลหน้าแปลน: ใช้โอริงที่ติดตั้งในตัววาล์วเพื่อการซีลที่แน่นหนา

การติดตั้ง

• การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อกับถังบรรทุกหรือไซโล โดยต้องแน่ใจว่าหน้าแปลนตรงกับมาตรฐาน EN 1092
• การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาบ่อยครั้ง และมีอายุการใช้งานยาวนาน
• การใช้งาน: เหมาะสำหรับการควบคุมการไหลของของเหลวหรือก๊าซในถังบรรทุก, ไซโล, และยานพาหนะขนส่ง โดยสามารถเปิด-ปิดได้อย่างรวดเร็วและปลอดภัย

การใช้งานทั่วไป

• วาล์วรุ่น TW-M เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
• อุตสาหกรรมเคมีและปิโตรเคมี
• ระบบน้ำร้อนและไอน้ำ
• ระบบทำความร้อนในเขตเมือง (District Heating)
• ระบบสูญญากาศ
• อุตสาหกรรมต่อเรือ
• เทคโนโลยีกระบวนการก๊าซ
• อุตสาหกรรมอาหารและเครื่องดื่ม
• การบริการที่ต้องการความทนทานสูง​

ข้อมูลจำเพาะ

ข้อมูลทางเทคนิค

ขนาดตัวสินค้า

DN [mm]	250
Size [in]	10
A	266
B	179
C	445
ØD	328
E	66
ØF	125
G	-
□G1	22
H	-
H1	-
H2	-
H3	24
L	-
øW	-
Weight [kg]	16,3
