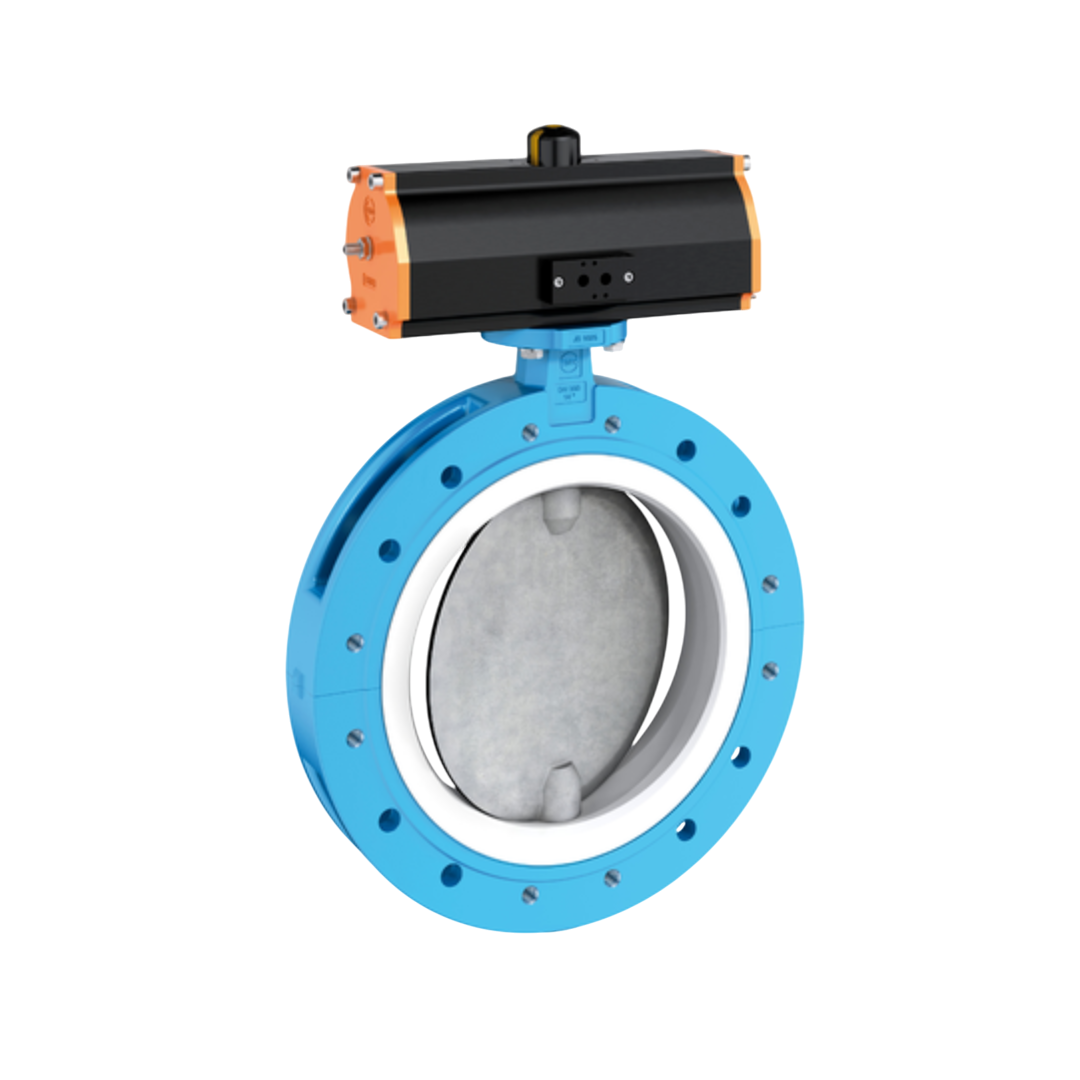

EBRO Butterfly Valve PTFE-lined T212-A EN-JS 1025 Cast Iron 350 DN 14 นิ้ว 6 บาร์
EBRO Butterfly Valve PTFE-lined T212-A EN-JS 1025 Cast Iron 350 DN 14 นิ้ว 6 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
194,420.01 ฿
ราคาปกติ
ราคาโปรโมชัน
194,420.01 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve PTFE-lined T212-A EN-JS 1025 Cast Iron 350 DN 14 นิ้ว 6 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติหลัก
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 – DN 900
- มาตรฐานระยะห่างหน้าแปลน (Face-to-Face): EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
- มาตรฐานการเชื่อมต่อหน้าแปลน (Flange Accommodation): EN 1092 PN 10/16, ASME Class 150
- ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design): EN 1092 Form A/B, ASME RF, FF
- หน้าแปลนด้านบน (Top Flange): EN ISO 5211
- การทำเครื่องหมาย (Marking): EN 19
- การทดสอบการรั่วซึม (Tightness Check): EN 12266 (Leakage rate A)
- ช่วงอุณหภูมิที่รองรับ (Temperature Range): -40°C ถึง +200°C (ขึ้นอยู่กับแรงดันและวัสดุที่ใช้)
- แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 6 บาร์ (10 บาร์สำหรับรุ่นพิเศษ)
- วัสดุตัววาล์ว (Body Material): เหล็กหล่อเหนียว (Nodular Cast Iron) GGG 40.3
- วัสดุแผ่นวาล์ว (Disc Material): เหล็กกล้าเคลือบ PTFE หรือ Duplex Stainless Steel
- วัสดุที่นั่งวาล์ว (Seat Material): PTFE พร้อมซิลิโคนอีลาสโตเมอร์
- การป้องกันการกัดกร่อน (Corrosion Protection): เคลือบอีพ็อกซี่หนา 60 ไมครอน
- มาตรฐานความปลอดภัย (Safety Standards): วัสดุสอดคล้องกับมาตรฐาน FDA และ EG 1935/2004Imtek EngineeringDirectIndustry PDF+2ventim.se+2Bagges+2
การติดตั้ง
- ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
- การติดตั้งแบบ Double Flanged: ติดตั้งระหว่างหน้าแปลนของท่อโดยใช้สลักเกลียวทั้งสองด้าน
- การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
- การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ
การใช้งานทั่วไป
- วาล์ว EBRO T 212-A เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความปลอดภัยสูง เช่น:
- อุตสาหกรรมเคมีที่มีของไหลกัดกร่อนสูง
- โรงงานบำบัดน้ำเสีย
- อุตสาหกรรมยา
- อุตสาหกรรมการผลิตสีและกาว
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การผลิตคลอรีน
- การแปรรูปแร่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ลำดับ | รายละเอียด | วัสดุ | หมายเลขวัสดุ | มาตรฐาน ASTM/อื่นๆ |
| 1 | ตัวถัง (Body) | เหล็กหล่อกลม (Nodular Cast Iron) | EN-JS 1025 | EN 1563, A 395 |
| 2** | ซีล (Seat) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | - |
| M.-PTFE (PTFE แบบปรับปรุง) | modified | - | ||
| Cond.-PTFE (PTFE นำไฟฟ้า) | conductive | - | ||
| แทรกอีลาสโตเมอร์ (Elastomer insert) | แทรกอีลาสโตเมอร์ (Elastomer insert) | ซิลิโคนยาง (Silicon rubber) | MVO | VMO |
| แบริ่ง DU (DU-bearing) | แบริ่ง DU (DU-bearing) | เหล็กเคลือบ PTFE | - | - |
| คอลลาร์แรงกด (Thrust collar) | คอลลาร์แรงกด (Thrust collar) | สแตนเลสสตีล (X5CrNiMo17-12-2) | 1.4401 | 316 |
| 6 | วงแหวนสปริงเบลล์วิลล์ (Belleville spring washer) | สแตนเลสสตีล (X12CrNi177) | 1.4568 | 631 |
| 7** | โอ-ริง (O-ring) | ยางฟลูออโรคาร์บอน (Fluorocarbon rubber) | FPM | FKM |
| 8** | ซีลเชฟรอน (Chevron seal) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | PTFE |
| 9 | ซีล (Seal) | สแตนเลสสตีล (X5CrNi18-10) | 1.4301 | 304 |
| 10 | ปลั๊กสกรู DIN 908 | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M |
| 11*** | ดิสก์/เพลา (Disc/Shaft) แบบชิ้นเดียว | สแตนเลสสตีล/สแตนเลสสตีล (X2CrNiMo22-5-3) | 1.4462/1.4462 | Duplex |
| สแตนเลสสตีล/เคลือบ PFA (X2CrNiMo22-5-3/St52.3-Perfluoralkoxy) | 1.4462/1.0570-PFA | Duplex/SL-PFA | ||
| สแตนเลสสตีล/เคลือบ PFA นำไฟฟ้า (X2CrNiMo22-5-3/St52.3-Perfluoralkoxy conductive) | 1.4462/1.0570-PFA conductive | - | ||
| 12 | สกรู (Screw) | สแตนเลสสตีล (A4-70) | - | - |
| 13 | เซตสกรู (Set screw) | เหล็ก (9SMnPb28K) | 1.0718 | SAE 121.14 |
| 14 | รีเทนเนอร์เพลา (Shaft retainer) | เหล็ก (St37-2) | - | - |
| 15** | โอ-ริง (O-ring) | ยางฟลูออโรคาร์บอน (Fluorocarbon rubber) | FPM | FKM |
| 16 | แผ่นครอบ (Cover plate) | เหล็ก (St37-2) | - | - |
| 17 | สกรู (Screw) | สแตนเลสสตีล (A4-70) | - | - |
| 18 | ไวเปอร์ริง (Wiper ring) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | Acti-PTFE/mdows |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN 350 - DN 900 | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 350 ถึง DN 900 |
| Face-to-face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 | ระยะห่างหน้าแปลน: EN 558 ชุดที่ 20 ISO 5752 ชุดที่ 20 API 609 ตารางที่ 1 |
| Flange Accommodation | EN 1092 PN 10/16 ASME Class 150 ASME B16.47 Series A, Series B AS 4087 | รองรับหน้าแปลน: EN 1092 PN 10/16 ASME Class 150 ASME B16.47 ซีรีส์ A และ B AS 4087 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF | รูปแบบพื้นผิวแปลน: EN 1092 แบบ A/B ASME แบบ RF, FF |
| Top Flange | EN ISO 5211 | หน้าแปลนด้านบน: ตามมาตรฐาน EN ISO 5211 |
| Marking | EN 19 | การทำเครื่องหมาย: EN 19 |
| Tightness Check | EN 12266 (Leakage rate A) | การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A) |
| Temperature Range | -40°C ถึง +200°C (ขึ้นอยู่กับขนาดพิกัด DN และความดันการใช้งาน) | ช่วงอุณหภูมิ: -40°C ถึง +200°C (ขึ้นอยู่กับขนาด DN และความดันใช้งาน) |
| Operating Pressure | สูงสุด 6 บาร์ (10 บาร์ สำหรับรุ่นพิเศษ) | ความดันใช้งานสูงสุด: 6 บาร์ (10 บาร์ สำหรับรุ่นพิเศษ) |
| Vacuum Resistance | DN 350 - 600: สูงสุด 200 mbar absolute DN 700 - 900: สูงสุด 500 mbar absolute (เมื่อใช้ซิลิโคนอิลาสโตเมอร์) | ทนต่อสุญญากาศ: - DN 350 - 600: สูงสุด 200 mbar absolute - DN 700 - 900: สูงสุด 500 mbar absolute (เมื่อใช้ซิลิโคนอิลาสโตเมอร์) |
ขนาดตัวสินค้า
| DN [mm] | 350 |
| Size [in] | 14 |
| A | 330 |
| B | 277 |
| C | 607 |
| D | 535 |
| Di | 338 |
| E | 78*(92) |
| F | 150 |
| Flange | F12 |
| G | 27 |
| H1 | 29 |
| Z | 327 |
| Weight [kg] | 68 |
