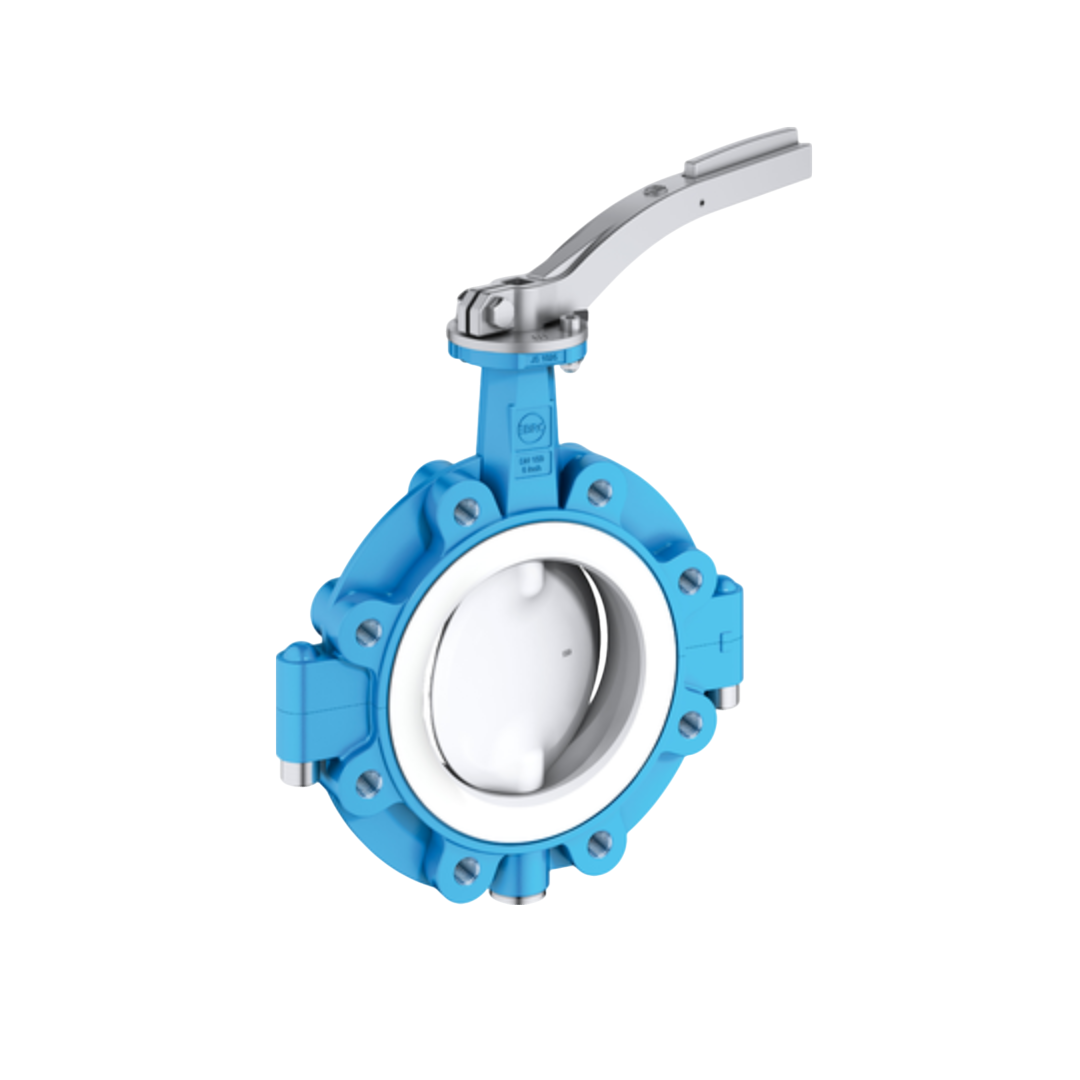

EBRO Butterfly Valve Lug Type T214-A EN-JS 1025 Cast Iron 200 DN 8 นิ้ว 10 บาร์
EBRO Butterfly Valve Lug Type T214-A EN-JS 1025 Cast Iron 200 DN 8 นิ้ว 10 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
100,661.25 ฿
ราคาปกติ
ราคาโปรโมชัน
100,661.25 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Lug Type T214-A EN-JS 1025 Cast Iron 200 DN 8 นิ้ว 10 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติหลัก
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 – DN 300
- มาตรฐานระยะห่างหน้าแปลน (Face-to-Face): EN 558 Series 20, ISO 5752 Series 20, API 609 Table 2
- มาตรฐานการเชื่อมต่อหน้าแปลน (Flange Accommodation): EN 1092 PN 10/16, ASME Class 150
- ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design): EN 1092 Form A/B, ASME RF, FF
- หน้าแปลนด้านบน (Top Flange): EN ISO 5211
- การทดสอบการรั่วซึม (Tightness Check): EN 12266 (Leakage rate A)
- ช่วงอุณหภูมิที่รองรับ (Temperature Range): -40°C ถึง +200°C (ขึ้นอยู่กับแรงดันและวัสดุที่ใช้)
- แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 10 บาร์
- วัสดุตัววาล์ว (Body Material): เหล็กหล่อเหนียว (Nodular Cast Iron) GGG 40.3
- วัสดุแผ่นวาล์ว (Disc Material): เหล็กกล้าเคลือบ PTFE หรือ Duplex Stainless Steel
- วัสดุที่นั่งวาล์ว (Seat Material): PTFE พร้อมซิลิโคนอีลาสโตเมอร์
- การป้องกันการกัดกร่อน (Corrosion Protection): เคลือบอีพ็อกซี่หนา 60 ไมครอน
- มาตรฐานความปลอดภัย (Safety Standards): วัสดุสอดคล้องกับมาตรฐาน FDA และ EG 1935/2004
การติดตั้ง
- ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
- การติดตั้งแบบ Lug Type: ติดตั้งระหว่างหน้าแปลนของท่อโดยใช้สลักเกลียวทั้งสองด้าน
- การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
- การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ
การใช้งานทั่วไป
- วาล์ว EBRO T 214-A เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความปลอดภัยสูง เช่น:
- อุตสาหกรรมเคมีที่มีของไหลกัดกร่อนสูง
- โรงงานบำบัดน้ำเสีย
- อุตสาหกรรมยา
- อุตสาหกรรมการผลิตสีและกาว
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การผลิตคลอรีน
- การแปรรูปแร่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ลำดับ | รายละเอียด | วัสดุ | หมายเลขวัสดุ | มาตรฐาน ASTM/อื่นๆ |
| 1 | ตัวถัง (Body) | - | - | - |
| 2** | เหล็กหล่อกลม (Nodular Cast Iron) | EN-JS 1025 | EN 1563 | A 395 |
| ซีล (Seat) | ซีล (Seat) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | PTFE |
| M.-PTFE (PTFE แบบปรับปรุง) | modified | - | ||
| Cond.-PTFE (PTFE นำไฟฟ้า) | conductive | - | ||
| แทรกอีลาสโตเมอร์ (Elastomer Insert) | แทรกอีลาสโตเมอร์ (Elastomer Insert) | ซิลิโคนยาง (Silicon rubber) | MVO | VMO |
| แบริ่ง DU (DU-bearing) | แบริ่ง DU (DU-bearing) | เหล็กเคลือบ PTFE | - | - |
| 5** | คอลลาร์แรงกด (Thrust collar) | สแตนเลสสตีล (X5CrNiMo17-12-2) | 1.4401 | 316 |
| 6 | วงแหวนสปริงเบลล์วิลล์ (Belleville spring washer) | สแตนเลสสตีล (X12CrNi177) | 1.4568 | 631 |
| 7** | โอ-ริง (O-ring) | ยางฟลูออโรคาร์บอน (Fluorocarbon rubber) | FPM | FKM |
| 8** | ซีลเชฟรอน (Chevron seal) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | PTFE |
| 9 | ซีล (Seal) | สแตนเลสสตีล (X5CrNi18-10) | 1.4301 | 304 |
| 10 | ปลั๊กสกรู DIN 908 | สแตนเลสสตีล (G-X5CrNiMo18-10) | 1.4408 | CF8M |
| 11*** | ดิสก์/เพลา (Disc/Shaft) แบบชิ้นเดียว | สแตนเลสสตีล/สแตนเลสสตีล (G-X2CrNiMoN26-7-4) | 1.4469 | Duplex |
| สแตนเลสสตีล/PTFE (G-X2CrNiMoN26-7-4/PTFE) | 1.4469/PTFE | Duplex | ||
| สแตนเลสสตีล/M.-PTFE (G-X2CrNiMoN26-7-4/modified) | 1.4469/modified | Duplex | ||
| สแตนเลสสตีล/Cond.-PTFE (G-X2CrNiMoN26-7-4/conductive) | 1.4469/conductive | Duplex | ||
| 12 | ล่างเพลาแท่น (Lower shaft stub) | สแตนเลสสตีล (X39CrMo17-1) | 1.4122 | - |
| 13 | ไวเปอร์ริง (Wiper ring) | PTFE (โพลีเตตราฟลูออโรเอทิลีน) | PTFE | PTFE |
| 14 | สกรู (Screw) | สแตนเลสสตีล (A4-70) | - | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN (40) 50 - DN 300 | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN (40) 50 ถึง DN 300 (DN40 เฉพาะบางรุ่น) |
| Face-to-face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 2 | ระยะห่างหน้าแปลน: EN 558 ชุดที่ 20 ISO 5752 ชุดที่ 20 API 609 ตารางที่ 2 |
| Flange Accommodation | EN 1092 PN 10/16 ASME Class 150 AS 4087 | รองรับหน้าแปลน: EN 1092 PN 10/16 ASME Class 150 AS 4087 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF | รูปแบบพื้นผิวแปลน: EN 1092 แบบ A/B ASME แบบ RF, FF |
| Top Flange | EN ISO 5211 | หน้าแปลนด้านบน: ตามมาตรฐาน EN ISO 5211 |
| Marking | EN 19 | การทำเครื่องหมาย: EN 19 |
| Tightness Check | EN 12266 (Leakage rate A) | การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A) |
| Temperature Range | -40°C to +200°C (ขึ้นอยู่กับความดันใช้งาน) | ช่วงอุณหภูมิ: -40°C ถึง +200°C (ขึ้นอยู่กับความดันใช้งาน) |
| Operating Pressure | สูงสุด 10 บาร์ (16 บาร์ สำหรับรุ่นพิเศษ) | ความดันใช้งาน: สูงสุด 10 บาร์ (16 บาร์ สำหรับรุ่นพิเศษ) |
| Vacuum Resistance | ถึง 1 mbar absolute (เมื่อใช้แผ่นแทรกยางซิลิโคน) ใช้งานได้ตั้งแต่ -10°C ถึง +160°C | ทนต่อสุญญากาศ: ถึง 1 mbar absolute (เมื่อใช้แผ่นแทรกยางซิลิโคน) ช่วงอุณหภูมิการใช้งาน: -10°C ถึง +160°C |
ขนาดตัวสินค้า
| DN [mm] | 200 |
| Size [in] | 8 |
| A | 240 |
| B | 169 |
| C | 409 |
| D | 268 |
| Di | 195,5 |
| E | 60 |
| F | 90 |
| Flange | F07 |
| G | 17 |
| H1 | 19 |
| J | 390 |
| Z | 187 |
| Weight [kg] | 22,0 |
