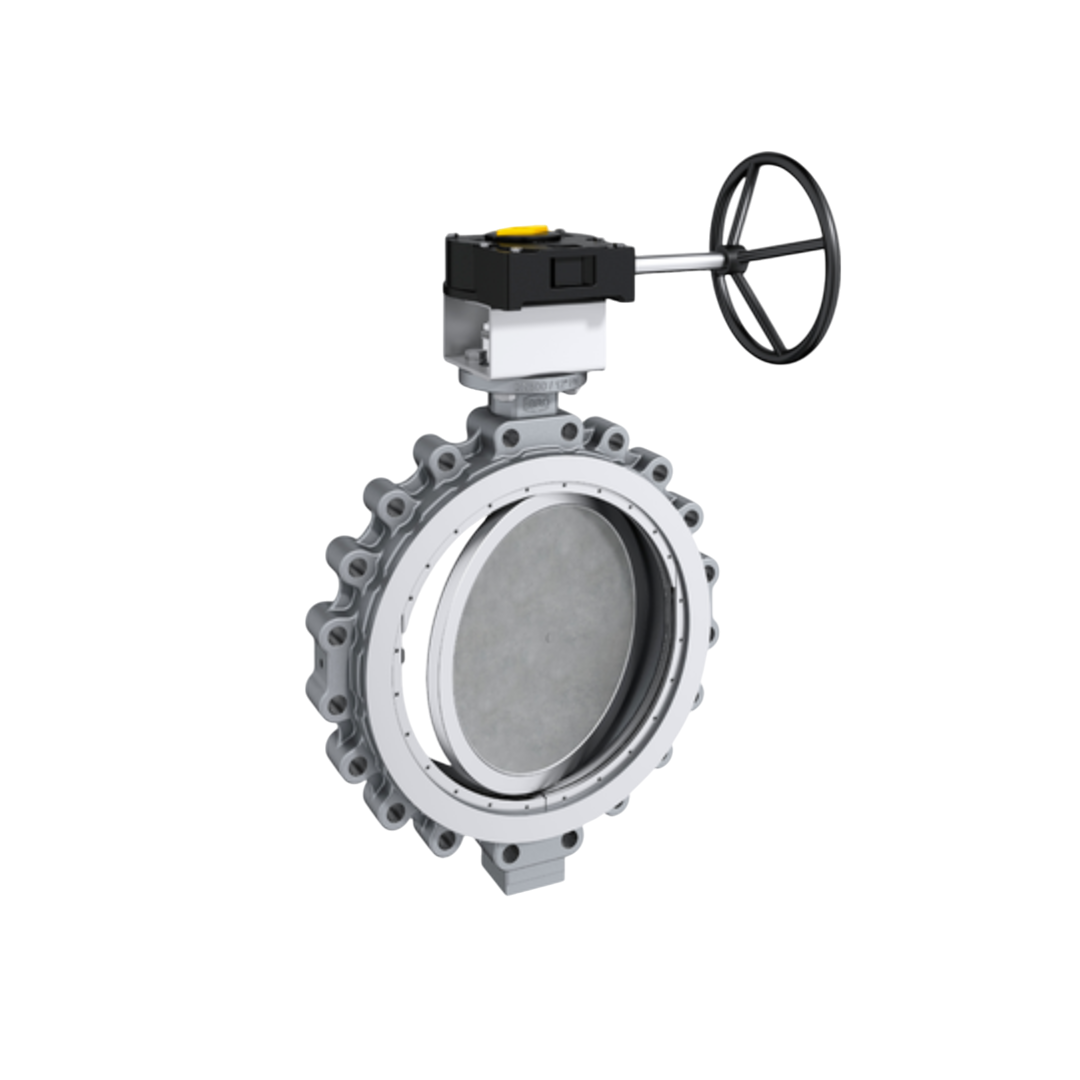

EBRO Butterfly Valve Lug Type HP114-K3 GS-C25N Carbon Steel 400 DN 16 นิ้ว 25 บาร์
EBRO Butterfly Valve Lug Type HP114-K3 GS-C25N Carbon Steel 400 DN 16 นิ้ว 25 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
119,326.70 ฿
ราคาปกติ
ราคาโปรโมชัน
119,326.70 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Lug Type HP114-K3 GS-C25N Carbon Steel 400 DN 16 นิ้ว 25 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 ถึง DN 600 (สามารถสั่งขนาดใหญ่กว่านี้ได้ตามความต้องการ)
- มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 16, ISO 5752 Series 16
- การเชื่อมต่อหน้าแปลน: EN 1092 PN 10/16/25/40 (ถึง DN 150), EN 1092 PN 10/16/25 (DN 200–600), ASME Class 150/300, AS 4087 PN16/21
- วัสดุตัววาล์ว: เหล็กกล้าคาร์บอน, สแตนเลสสตีล, Duplex Steel
- วัสดุซีล: R-PTFE (นุ่ม) และ Inconel (โลหะ)
- ช่วงอุณหภูมิการทำงาน: ขึ้นอยู่กับวัสดุซีลและความดันการทำงาน
- ความดันใช้งานสูงสุด: ขึ้นอยู่กับขนาดและวัสดุของวาล์ว
- มาตรฐานการตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A สำหรับซีล R-PTFE, Leakage Rate B สำหรับซีล Inconel), ISO 5208, Category 3
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อด้วยการเชื่อมทั้งสองด้าน
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนานแม้ในสภาวะที่มีการเปิด-ปิดบ่อยครั้ง
- การซีลเพลา: มีระบบซีลที่เชื่อถือได้เพื่อป้องกันการรั่วซึม
- การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
- วัสดุ: เพลาและดิสก์ทำจากวัสดุคุณภาพสูง เช่น สแตนเลสสตีลและ Inconel
- การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004
การใช้งานทั่วไป
- วาล์วรุ่น HP 114-K3 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ตำแหน่ง | คำอธิบายส่วนประกอบ | วัสดุ | หมายเลขวัสดุ | มาตรฐาน ASTM |
| 1 | Body | Carbon Steel | GS-C25N, 1.0619 | WCB |
| Stainless Steel | G-X5CrNiMo19-11-2, 1.4408 | CF8M | ||
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| Disc | Disc | Stainless Steel | G-X5CrNiMo19-11-2, 1.4408 | CF8M |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| Clamping ring | Clamping ring | Steel | S235JR+N, 1.0038+N | - |
| Stainless Steel | X5CrNiMo17-12-2, 1.4401 | 316 | ||
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 4 | Shaft | Stainless Steel (< 300°C) | X4CrNiMo16-5-1, 1.4418 | - |
| Stainless Steel (> 300°C) | X6NiCrTiMoVB25-15-2, 1.4980 | - | ||
| Stainless Steel | X5CrNiCuNb16-4, 1.4542 | - | ||
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 5 | Seat ring | R-PTFE | PTFE-Compound | - |
| Inconel | Inconel 625 | - | ||
| 6 | Shaft bearing | Stainless Steel | X5CrNiMo17-12-2, 1.4401/PTFE | 316 PTFE |
| Stainless Steel | X6CrNiMoTi17-12-2, 1.4571 nitrite | 316 Ti | ||
| Duplex Steel | GX2CrNiMoN26-7-4 chr-plt | - | ||
| 7 | Gland flange | Stainless Steel | G-X5CrNiMo19-11-2, 1.4408 | CF8M |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 8 | Thrust collar | Stainless Steel | X5CrNiMo17-12-2, 1.4401 | 304 |
| Stainless Steel | X2CrNiMo17-12-2, 1.4404 | 304 | ||
| Stainless Steel | X6CrNiMoTi17-12-2, 1.4571 | 316 Ti | ||
| 9 | Bearing ring | Stainless Steel | X6CrNiMoTi17-12-2, 1.4571 chr-pld. | 316 Ti |
| 10 | Support washer | Stainless Steel | X6CrNiMoTi17-12-2, 1.4571 | 316 Ti |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 11 | Taper pin | Stainless Steel | X4CrNiMo16-5, 1.4418 | - |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 12 | Plug screw (≤ 300) | Stainless Steel | G-X5CrNiMo19-11-2, 1.4408 | CF8M |
| 12 | Cover plate (≥350) | Stainless Steel | G-X5CrNiMo19-11-2, 1.4408 | CF8M |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 13 | Seal | PTFE | - | - |
| Graphite | - | - | ||
| 14 | Shaft seal | PTFE | - | - |
| Graphite | - | - | ||
| 15 | Hexagon socket set screw with flat point | Stainless Steel | A4-70 | B8M |
| Threaded pin | Stainless Steel | A4-70 | B8M | |
| Hexagon Nut | Stainless Steel | A4-70 | B8M | |
| Distance bush | Stainless Steel | X10CrNi18-8, 1.4310 | 301 Ti | |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| 20 | Belleville spring washer | Bracket | 50CrV4, 1.4310 | - |
| 23 | Hexagon belt | Stainless Steel | A4-70 | B8M |
| Hexagon Nut | Stainless Steel | A4-70 | B8M | |
| 24 | Thrust ring | Stainless Steel | X6CrNiMoTi17-12-2, 1.4571 | 316 Ti |
| Duplex Steel | GX2CrNiMoN26-7-4, 1.4469 | - | ||
| Hexagon-socket screw | Stainless Steel | A4-70 | B8M | |
| Other materials upon request | - | - | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 50 - DN 600 (สามารถสั่งขนาดใหญ่กว่านี้ได้ตามคำขอ) |
| ระยะหน้าประกบ (Face-to-Face) | EN 558 Series 16 ISO 5752 Series 16 |
| มาตรฐานการต่อหน้าแปลน (Flange Accommodation) | - EN 1092 PN 10/16/25/40 (ถึง DN 150) - EN 1092 PN 10/16/25 (DN 200 ถึง DN 600) - ASME Class 150/300 - AS 4087 PN16/21 |
| พื้นผิวหน้าแปลน (Flange Surface Design) | EN 1092, Form A/B ASME RF, FF |
| หน้าแปลนบน (Top Flange) | EN ISO 5211 |
| การมาร์คชิ้นส่วน (Marking) | EN 19 |
| การทดสอบการรั่วซึม (Tightness Check) | - ที่นั่ง R-PTFE: EN 12266 (Leakage rate A) - ที่นั่ง Inconel: EN 12266 (Leakage rate B) ISO 5208, Category 3 |
| ช่วงอุณหภูมิใช้งาน (Temperature Range) | -60°C ถึง +600°C |
| แรงดันต่าง (Differential Pressure) | ≤ DN150: สูงสุด 40 bar > DN150: สูงสุด 25 bar |
| แรงดันสุญญากาศ (Vacuum Capability) | สูงสุดถึง 1 mbar absolute |
ขนาดตัวสินค้า
| DN [mm] | 400 |
| Size [in] | 16 |
| A | 375 |
| B | 340 |
| C | 715 |
| Ø Da | 606 |
| E | 140 |
| F | 100 |
| Flange | F16 |
| □G | 36 |
| H1 | 36 |
| ØR | 500 |
| Z1 | 372 |
| Z2 | 328 |
| Weight [kg] | 164 |
