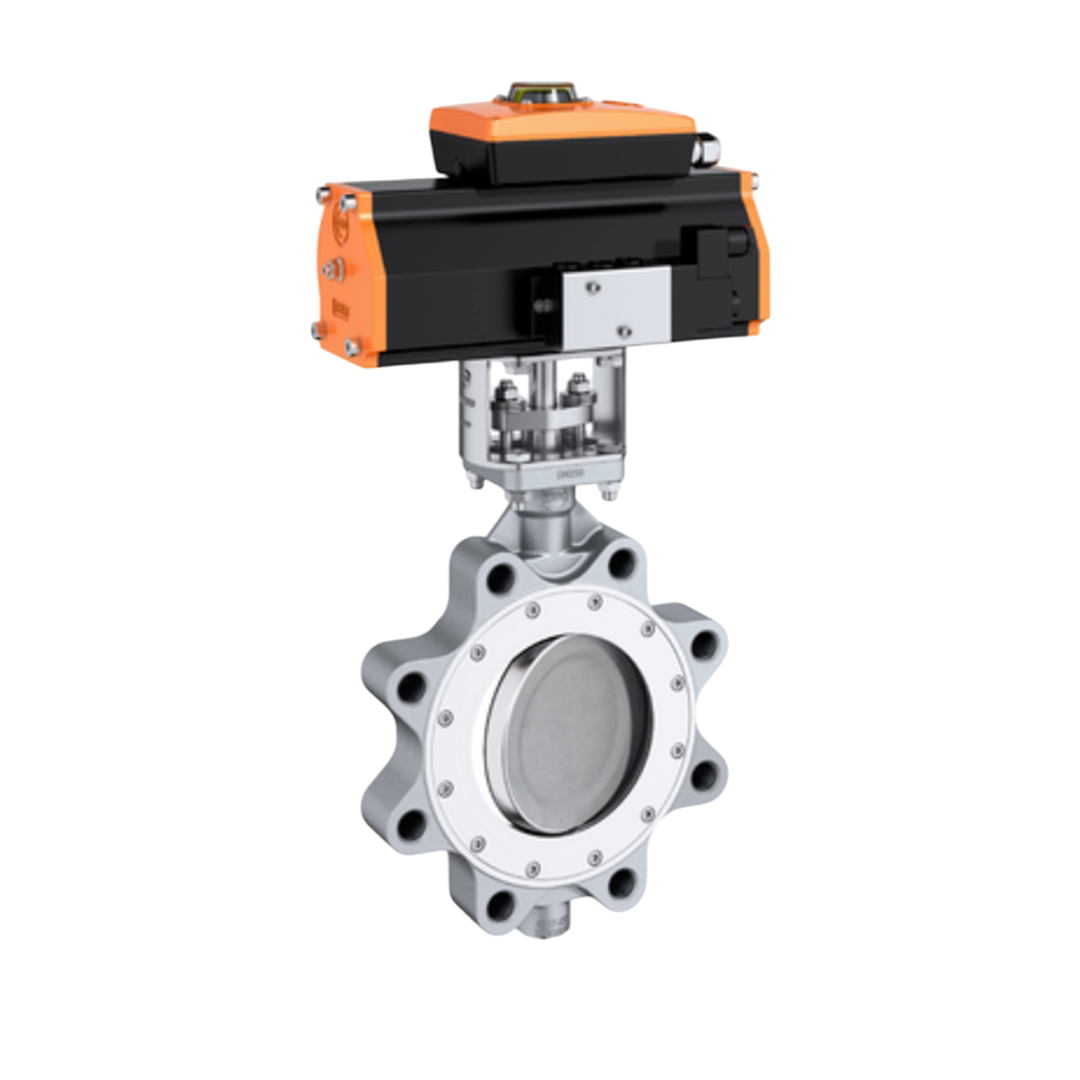

EBRO Butterfly Valve Lug Type HP114 GS-C25N Carbon Steel 1000 DN 40 นิ้ว 25 บาร์
EBRO Butterfly Valve Lug Type HP114 GS-C25N Carbon Steel 1000 DN 40 นิ้ว 25 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
513,082.99 ฿
ราคาปกติ
ราคาโปรโมชัน
513,082.99 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Lug Type HP114 GS-C25N Carbon Steel 1000 DN 40 นิ้ว 25 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 ถึง DN 1200 (สำหรับรุ่นซีลโลหะถึง DN 800)
- มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
- การเชื่อมต่อหน้าแปลน: EN 1092 PN 10/16/25/40, ASME Class 150/300
- การออกแบบเพลาและดิสก์: แบบ Double-Eccentric ช่วยลดแรงเสียดทานและยืดอายุการใช้งาน
- วัสดุซีล: มีให้เลือกทั้งแบบ R-PTFE (นุ่ม) และ Inconel (โลหะ) รวมถึงรุ่นที่ทนไฟ (PTFE/Inconel)
- ช่วงอุณหภูมิการทำงาน: –60°C ถึง +600°C (ขึ้นอยู่กับวัสดุซีลและความดันการทำงาน)
- ความดันใช้งานสูงสุด: ขึ้นอยู่กับขนาดและวัสดุของวาล์ว
- มาตรฐานการตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A สำหรับซีล R-PTFE, Leakage Rate B สำหรับซีล Inconel)
- การรับรอง: ได้รับการรับรองตามมาตรฐาน Fire Safe BS 6755 Part 2, API 607 5th Edition
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อด้วยการเชื่อมทั้งสองด้าน
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนานแม้ในสภาวะที่มีการเปิด-ปิดบ่อยครั้ง
- การซีลเพลา: มีระบบซีลที่เชื่อถือได้เพื่อป้องกันการรั่วซึม
- การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
- วัสดุ: เพลาและดิสก์ทำจากวัสดุคุณภาพสูง เช่น สแตนเลสสตีลและ Inconel
- การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004
การใช้งานทั่วไป
- วาล์วรุ่น HP 114 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ลำดับ | ชิ้นส่วน | วัสดุ | หมายเลขวัสดุ | มาตรฐาน ASTM |
| 1 | ตัวถัง (Body) | เหล็กคาร์บอน (GS-C25N) | 1.0619 | WCB |
| สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M | ||
| ดิสก์ (Disc) | ดิสก์ (Disc) | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M |
| วงแหวนยึด (Clamping ring) | วงแหวนยึด (Clamping ring) | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M |
| สแตนเลสสตีล (X2CrNiMo17-12-2) | 1.4404 | 316 L | ||
| เหล็ก (S235JR+N) | 1.0038+N | - | ||
| เพลา (Shaft) | เพลา (Shaft) | สแตนเลสสตีล (<300°C, X4CrNiMo16-5-1) | 1.4418 | - |
| สแตนเลสสตีล (>300°C, X6NiCrTiMoVB25-15-2) | 1.4980 | - | ||
| 5 | ซีลที่นั่ง (Seat ring) | R-PTFE (สารประกอบ PTFE) | - | - |
| อินโคเนล 625 | - | - | ||
| FireSafe (PTFE/Inconel 625) | - | - | ||
| 6 | แบริ่งเพลา (Shaft bearing) | สแตนเลสสตีล (X6CrNiMoTi17-12-2 ไนไตรด์) | 1.4571 | 316 Ti |
| 7 | แฟลนจ์ฐาน (Stand flange) | สแตนเลสสตีล (X5CrNi18-10) | 1.4301 | 304 |
| สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M | ||
| 8 | คอลลาร์แรงกด (Thrust collar) | สแตนเลสสตีล (X5CrNi18-10) | 1.4301 | 304 |
| 9 | วงแหวนแบริ่ง (Bearing ring) | สแตนเลสสตีล (X6CrNiMoTi17-12-2 เคลือบโครเมียม) | 1.4571 | 316 Ti |
| 10 | แผ่นรองรับ (Support washer) | สแตนเลสสตีล (X6CrNiMoTi17-12-2) | 1.4571 | 316 Ti |
| 11 | สลักรีม (Taper pin) | สแตนเลสสตีล (X4CrNiMo16-5-1) | 1.4418 | - |
| 12 | ปลั๊กสกรู DIN 908 | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M |
| 13 | ซีล (Seal) | PTFE | - | - |
| แกรไฟต์ | - | - | ||
| 14 | ซีลเพลา (Shaft seal) | PTFE | - | - |
| แกรไฟต์ | - | - | ||
| 15 | สกรูหัวหกเหลี่ยม (Hex-socket screw) | สแตนเลสสตีล (A4-70) | 1.4401 | B8M |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN 50 - DN 1200 Metal seated up to DN 800 max. PN 16 | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 50 ถึง DN 1200 แบบที่นั่งโลหะรองรับถึง DN 800 ความดันสูงสุด PN 16 |
| Face-to-face | EN 558 Series 20 Optional: Series 25 ISO 5752 Series 20 API 609 Table 1 | ความยาวตัววาล์ว: EN 558 ซีรีส์ 20 (หรือ 25 ตามตัวเลือก), ISO 5752 ซีรีส์ 20, API 609 ตารางที่ 1 |
| Flange Accommodation | EN 1092 PN 10/16/25/40 (ถึง DN 150) EN 1092 PN 10/16/25 (DN 200-DN 1200) ASME Class 150 AS 4087 PN16/21 | รองรับหน้าแปลน: EN 1092 PN 10/16/25/40 (DN ≤150), PN 10/16/25 (DN 200-1200), ASME Class 150, AS 4087 PN16/21 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF | รูปแบบผิวหน้าแปลน: EN 1092 รูปแบบ A/B, ASME RF (Raised Face), FF (Flat Face) |
| Top Flange | EN ISO 5211 | หน้าแปลนด้านบน: EN ISO 5211 |
| Marking | EN 19 | การทำเครื่องหมาย: ตามมาตรฐาน EN 19 |
| Tightness Check | - ที่นั่ง R-PTFE: EN 12266 (Leakage rate A) - ที่นั่ง Inconel: EN 12266 (Leakage rate B) - ISO 5208, Category 3 - ไม่ขึ้นกับทิศทางการไหล | การทดสอบความแน่น: R-PTFE = รั่วระดับ A, Inconel = รั่วระดับ B, ตาม ISO 5208 หมวดหมู่ 3, ใช้ได้ทุกทิศทางการไหล |
| Temperature Range | -60°C to +600°C | ช่วงอุณหภูมิ: -60°C ถึง +600°C |
| Differential Pressure | ≤ DN150: สูงสุด 40 bar > DN150: สูงสุด 25 bar | ความดันต่าง: DN ≤150 = 40 บาร์ สูงสุด DN >150 = 25 บาร์ สูงสุด |
| Vacuum | Up to 1 mbar absolute | ทนแรงดันสุญญากาศ: ได้ถึง 1 mbar แบบ absolute |
ขนาดตัวสินค้า
| DN [mm] | 1000 |
| Size [in] | 40 |
| A | 715 |
| B | 687 |
| C | 1402 |
| D1 | 1112 |
| D2 | 1298 |
| E | 216 |
| F | 200 |
| Flange | F30 |
| G | 100 |
| H1 | 145 |
| Z1 | 944 |
| Z2 | 935 |
| Weight [kg] | 880 |
