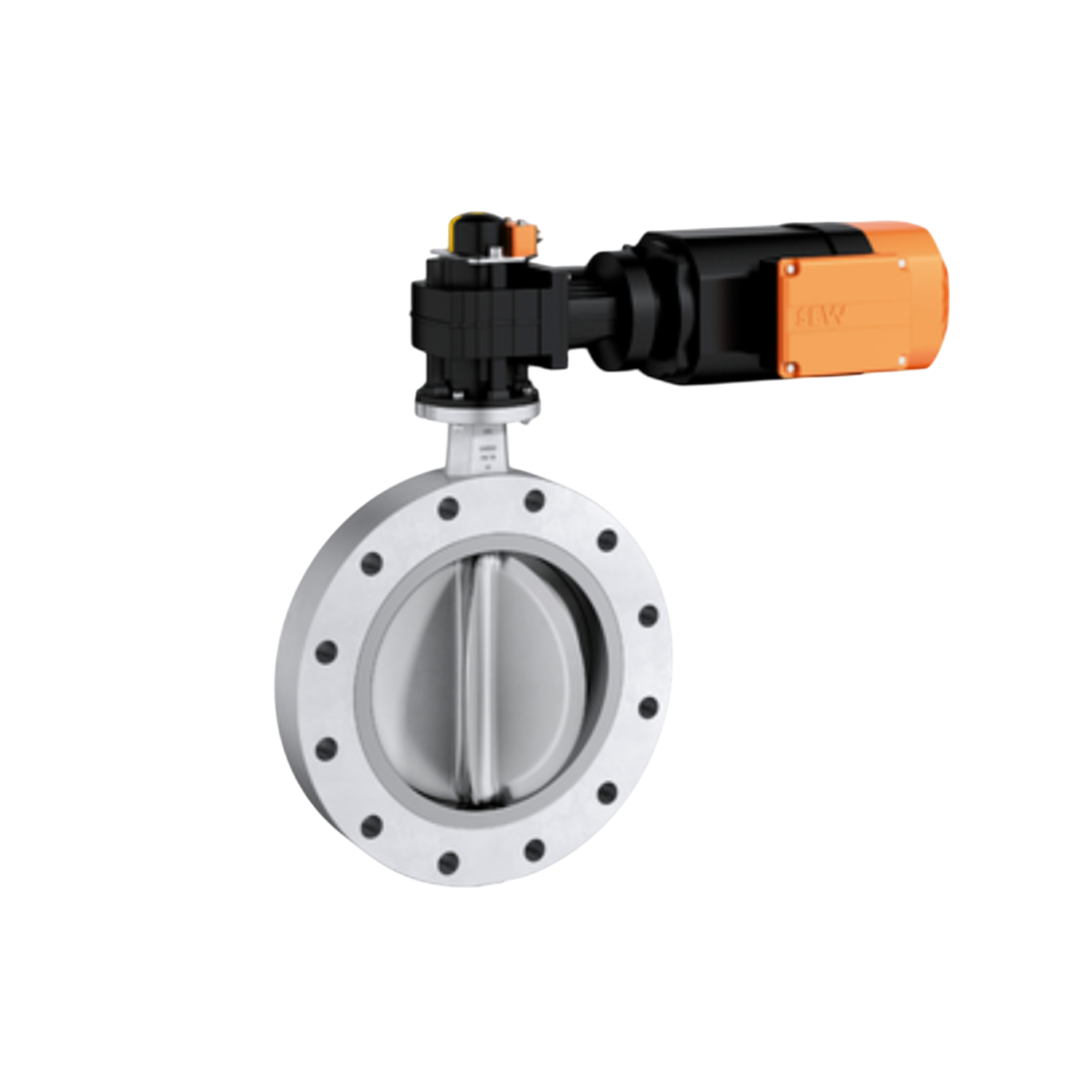

EBRO Butterfly Valve Impeller FS-M G-X5CrNiMo 19-11-2 stainless steel 250 DN 10 นิ้ว 6 บาร์
EBRO Butterfly Valve Impeller FS-M G-X5CrNiMo 19-11-2 stainless steel 250 DN 10 นิ้ว 6 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
29,859.84 ฿
ราคาปกติ
ราคาโปรโมชัน
29,859.84 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Impeller FS-M G-X5CrNiMo 19-11-2 stainless steel 250 DN 10 นิ้ว 6 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 150 – DN 500
- ระยะหน้าประกบ (Face-to-Face): ตามมาตรฐานของ EBRO
- การเชื่อมต่อหน้าแปลน: EN 1092 PN 6/10/16, ASME Class 150
- แรงดันการใช้งานสูงสุด: 6 บาร์
- ช่วงอุณหภูมิการทำงาน: –20°C ถึง +100°C (สามารถเลือกออปชันที่รองรับอุณหภูมิสูงสุดถึง +250°C)
- วัสดุตัววาล์ว: โลหะผสมเบา (light metal) พร้อมแหวนสแตนเลสสตีลที่แทรกอยู่
- วัสดุแผ่นดิสก์ (Impeller): สแตนเลสสตีล (สามารถเลือกแบบเงาเงาได้)
- การใช้งาน: ควบคุมการไหลของวัสดุผงหรือเม็ดในกระบวนการขนส่งวัสดุจำนวนมาก
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งในท่อแนวตั้ง แนวนอน หรือเอียงได้ โดยวัสดุผงหรือเม็ดควรแห้ง และการไหลในท่อแนวตั้งควรใช้แรงโน้มถ่วงเท่านั้น
- การใช้งาน: เหมาะสำหรับการควบคุมการไหลของวัสดุผงหรือเม็ดในกระบวนการขนส่งวัสดุจำนวนมาก เช่น การถ่ายเทวัสดุจากซิโลไปยังถังบรรจุหรือถุงบิ๊กแบ็ก
การใช้งานทั่วไป
- อุตสาหกรรมอาหาร: การถ่ายเทวัสดุผงหรือเม็ด เช่น แป้ง น้ำตาล หรือผงโกโก้
- อุตสาหกรรมเคมี: การถ่ายเทวัสดุผงหรือเม็ด เช่น สารเคมีผงหรือเม็ด
- อุตสาหกรรมพลาสติก: การถ่ายเทเม็ดพลาสติกหรือผงพลาสติก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | มาตรฐานของ EBRO |
| มาตรฐานหน้าแปลน (Flange Accommodation) | EN 1092 PN 6/10/16 และ ASME Class 150 |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 6 บาร์ |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | -20°C ถึง +100°C |
| วัสดุตัววาล์ว (Body Material) | โลหะเบาพร้อมแหวนสแตนเลสสตีล |
| วัสดุใบพัด (Impeller Material) | สแตนเลสสตีล (สามารถเลือกแบบขัดเงาได้) |
| แอคชูเอเตอร์ (Actuator) | มอเตอร์ไฟฟ้า 230V/400V, 50/60Hz, ความเร็วรอบ 30 ถึง 100 รอบต่อนาที |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal diameter (DN) | DN 150 - DN 500 |
| Face-to-face | EBRO works standard |
| Flange accommodation | EN 1092 PN 6/10/16, ASME Class 150 |
| Marking | EN 19 |
| Operating pressure | สูงสุด 6 bar |
| Temperature range | -20 °C ถึง +100°C, สามารถเลือกได้ถึง +250°C |
| Body | โลหะเบาเต็มฟลานจ์พร้อมแหวนที่ใส่ (สแตนเลสสตีล) |
| Impeller | ใบพัดสแตนเลสสตีล, เลือกทำให้เงากระจกได้ |
| Actuator | ตัวกระตุ้นไฟฟ้า 230V/400V 50Hz/60Hz, 30 min-1 ถึง 100 min-1 |
ขนาดตัวสินค้า
| DN [mm] | 250 |
| Size [in] | 10 |
| A | 266 |
| B | 203 |
| C | 469 |
| ØD | 395 |
| ØDi | 248 |
| E | 66 |
| ØF | 123 |
| ØW | 20 |
| Z | 240 |
